Повышающие, трехуровневые, двунаправленные РПТ
Важное достоинство повышающих РПТ заключается
в том, что блок БР состоит из двух транзисторных ключей при любом числе уровней
регулирования. Принципиальная схема силовой цепи МБП повышающего,
трехуровневого двунаправленного РПТ представлена на Рис 1. Она состоит из ДПМ 1
и ДПМ 2 имеющих соответственно коэффициенты преобразования
и
. Фильтр нижних частот
предназначен
для сглаживания пульсаций тока потребляемого РПТ от входного источника
.Он может быть исключен из силовой цепи МБП если
требования к величине пульсаций входного тока отсутствуют. Работа
трехуровневого РПТ в прямом направлении происходит следующим образом. В
исходном состоянии в ДПМ 1 и ДПМ 2 работают только зарядные транзисторные ключи
и
. Остальные ключи МБП заперты. Такой режим работы поддерживает напряжение на
конденсаторах их СЦ на уровне
. В БР закрыт транзисторный ключ
. Входное напряжение
через обратные диоды транзисторных ключей
и
с выхода ДПМ 1 подается на вход
транзисторного
ключа
в БР.
Регулировка выходного напряжения РПТ
в диапазоне
осуществляется
при
изменением коэффициента заполнения
управляющих импульсов
транзисторного ключа
. Для обеспечения регулировки
в диапазоне
на вход
разрядного транзисторного ключа
в ДПМ 2 подается
управляющий сигнал
. В результате выходное напряжение ДПМ 2
подается на вход транзисторного ключа
в БР.
Регулировка осуществляется при
одновременным изменением коэффициентов заполнения
управляющих
импульсов
транзисторных ключей
соответственно
в диапазонах [0,1] и [1,0].

Рис. 1. Принципиальная схема силовой цепи МБП
повышающего, трёхуровневого двунаправленного РПТ
На заключительном этапе происходит
регулировка
в диапазоне
. Для этого на управляющие входы разрядных
транзисторных ключей ДПМ 1
подаются
управляющие импульсы
. В результате все конденсаторы ДПМ 1 и ДПМ 2 участвуют в преобразовании, т.е.
и их выходные
напряжения
,
подаются на входы транзисторных ключей
и
в БР. При этом
регулировка осуществляется одновременным изменением коэффициентов заполнения
управляющих
импульсов
транзисторных ключей
соответственно
в диапазонах [0,1] и [1,0].
Регулировочная характеристика повышающего,
трехуровневого РПТ (Рис.1.) при его
работе в прямом направлении представлена на Рис.2а
Регулировочные характеристики повышающего
трехуровневого РПТ при его работе в обратном направлении приведены на Рис.3.

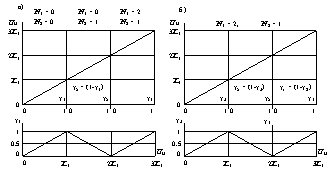

Рис.2. Регулировочные характеристики повышающих,
трёхуровневых РПТ при их работе в прямом направлении.
Главным достоинством исследуемого РПТ
является простота его БР. БР состоит всего лишь из двух регулирующих транзисторных ключей
. Эффект достигнут благодаря изменению структур ДПМ1 и
ДПМ2 в его МБП. Недостаток заключается
в том, что изменение количества конденсаторов в ДПМ 1 и ДПМ 2 сопровождается
переходными процессами напряжений на их выходных конденсаторах
. Это ведет к задержке установления
напряжений
и
на время
.

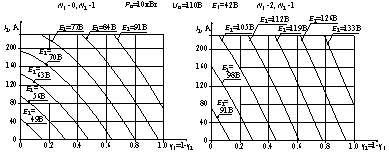

Рис.3. Регулировочная характеристика повышающего,
трёхуровневого РПТ при его работе в обратном направлении.
Литературы
А.В. Кобзев.
Модуляционные источники питания РЭА. / А.В. Кобзев, Г.Я. Михальченко, Н.М. Музыченко. – Томск.: «Радио и связь»,
1990. – 336c.
1.
Л.Г. Зотов.
Конденсаторные повышающие преобразователи с изменяющейся структурой для
автономных энергосистем. ‹‹Элек-тротехника›› №4,2011,с.46-50.
