География и геология/7. Техника и технология
геологоразведочных работ
Добрынин С.И., к.т.н.,
доцент
ФГБОУ ВПО «Российский
государственный геологоразведочный
университет имени Серго Орджоникидзе» (МГРИ-РГГРУ), Москва
Автоматизированные технические
комплексы для определения мест заложения разведочных скважин на предполагаемых
продуктивных нефтегазовых структурах
Стандартные
геофизические методы (гравиразведка, магниторазведка, электроразведка,
сейсморазведка и др.) поисков нефтегазовых залежей к настоящему времени
достигли практически предела в своем совершенстве. Применение данных методов
позволяет находить геологические
структуры, в которых теоретически может находиться нефтегазовый флюид.
Однако упомянутые геофизические методы не дают однозначного ответа - есть ли в
найденной структуре продуктивные запасы нефтегазового флюида.
Объясняется
это тем, что в основе традиционно используемых геофизических методов поисков и
разведки нефтегазовых залежей лежит изучение аномальных особенностей
пространственного распределения в осадочных породах одного из естественных или
искусственно возбуждаемых геофизических полей: магнитного, электрического,
сейсмического, радиационного, гравитационного или теплового. Но аномалии полей
лишь в редких случаях однозначно связаны с искомыми геологическими объектами.
Поэтому стандартными геофизическими методами нефтегазовые залежи могут быть
обнаружены с малой вероятностью и лишь по косвенным признакам. Вследствие
недостоверного определения мест заложения разведочных скважин мировая нефтегазовая индустрия несет большие
финансовые потери. Практически только одна из 3-4 поисковых разведочных скважин
является продуктивной, остальные – «сухие» [1; 2].
Весьма
непростая задача существенного повышения коэффициента успешности разведочного
бурения может быть решена применением сейсмоэлектромагнитного метода
(СЭМ-метода), разработанного специалистами МГРИ-РГГРУ им. Серго Орджоникидзе.
СЭМ-метод предназначен для проведения поисково-разведочных работ на суше, на
шельфе и глубоководных морских акваториях с целью:
- обнаружения и изучения
геологических структур, содержащих продуктивные нефтегазовые, в том числе
газогидратные, залежи;
- определения
оптимальных мест заложения разведочных поисковых скважин для вскрытия
продуктивных нефтегазовых пластов;
- оценки остаточного
объема нефтегазового флюида, оставшегося в каждом пласте после его интенсивной
эксплуатации, особенно с неоднократным применением гидродинамического разрыва
пласта [3].
Сущность СЭМ-метода состоит в искусственном
возбуждении и измерении вызванных
сейсмоэлектрических потенциалов, возникающих при одновременном
воздействии на исследуемый нефтегазовый пласт электрического поля,
производящего электрическую поляризацию частиц нефтегазового флюида, и упругой
волны, механически перемещающей поляризованные частицы примерно в одном
направлении. Вследствие этого в нефтегазовом
коллекторе возбуждается импульс электрического тока, который индуцирует
в окружающей среде многокомпонентное электромагнитное поле сложной
пространственной конфигурации, поскольку капилляры, поры, микропоры и
микротрещины пространственно ориентированы достаточно произвольно и не являются
строго прямолинейными. Вторичное электромагнитное поле содержит три равноценных
электрических и магнитных компоненты
(векторы по осям x, y, z).
При этом суммарная (интегральная) интенсивность вторичного электромагнитного
поля пропорциональна:
-
интенсивности воздействующих электрического и сейсмического полей;
-
объему нефтегазового флюида, оказывающегося в зоне максимального воздействия
этих полей;
-
степени совпадения ориентации главной части капилляров с направлением силовых
линий воздействия электрического и упругого полей [4; 5].

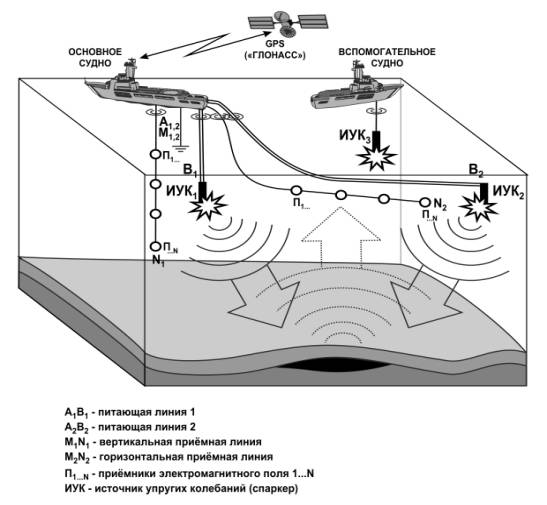

Упрощенный вариант морского автоматизированного
технического комплекса (АТК) для применения СЭМ-метода [6; 7] приведен на
рис.1.

Рис. 1. Морской
автоматизированный технический комплекс М-СЭМ
АТК М-СЭМ размещается на судне с водоизмещением
от 500 регистровых тонн и энергетической электроустановкой мощностью не менее
200 кВт. Поляризующее электрическое поле возбуждается в среде электрическими
токами с амплитудами не менее 1000А с помощью двух питающих линий: вертикальной
А1В1 (длиной до 1,5 км) и горизонтальной А2В2
(длиной до 5 км). Упругое
воздействие осуществляется с помощью
двух источников упругих колебаний (ИУК1 и ИУК2) с
мощностью каждого не менее 1000 кДж. При этом ИУК2 обычно
размещается на вспомогательном судне, способном перемещаться быстрее основного
судна и создавать упругое воздействие в любой заданной точке слева или справа
вдоль изучаемого профиля в строго заданные моменты времени.
Прием
электрических и магнитных компонент вторичного электромагнитного поля
осуществляется с помощью вертикальной M1N1 и горизонтальной M2N2 приемных линий,
состоящих из нескольких приемников каждой составляющей электромагнитного поля.
Обработка принимаемых сигналов
и выделение полезной информации осуществляется в реальном масштабе времени с
помощью вычислительного комплекса со специальным программным обеспечением.

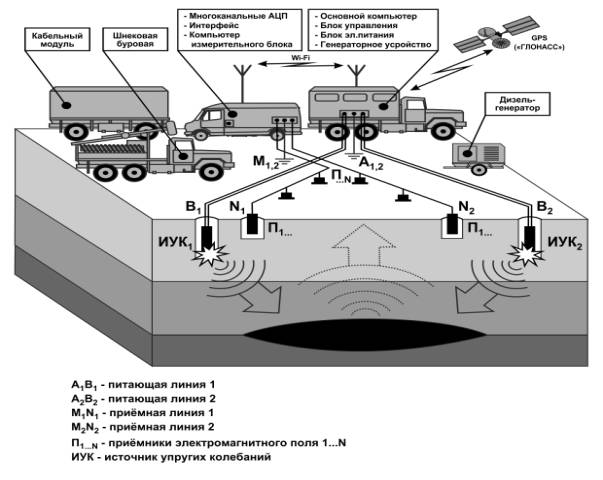

Упрощенный вариант наземного АПК для применения СЭМ-метода приведен на
рис. 2.

Рис. 2.
Сухопутный АТК С-СЭМ
В состав сухопутного АТК при упрощенной комплектации входят:
- дизель-электростанция мощностью до 200 киловатт;
- генераторы электромагнитных и сейсмических импульсов;
- устройства питающих (АВ) и приемно-измерительных линий (MN);
- шнековая буровая установка для бурения скважин большого диаметра,
необходимых для создания низкоомных
заземлений питающей линии АB;
Комплекс
состоит из генераторного и измерительного блоков, размещаемых раздельно на двух
автомашинах. Генераторный блок комплекса состоит из четырех генераторов импульсов - двух для возбуждения токов в
питающих линиях АВ и двух для обеспечения работы источников упругих колебаний
(ИУК). Генераторы импульсов для питающих линий АВ представляют собой
тиристорно-транзисторные инверторы с микропроцессорным управлением, способные
обеспечить в каждой заземленной (заводненной) питающей линии электрический ток
заданной формы.
Для
проведения измерений по всем основным вариантам СЭМ-метода ток может быть:
-
знакопеременным, с импульсами заданной частоты повторения и широтно-импульсной
регулируемой длительности отдельных импульсов;
-
пульсирующим (однополярным) с огибающей заданной формы;
В
импульсных режимах генераторы способны обеспечивать токи до 1000А при
напряжении до 1000В. При этом генераторы питаются от конденсаторных накопителей
большой электрической емкости.
При
работе в непрерывных режимах генераторы позволяют генерировать токи до 200 А
при напряжении до 1000 В (при средней мощности первичного источника питания до
200 кВт). Генераторы импульсов для питания источников упругих колебаний
(например, электроискровых спаркеров) также представляют собой тиристорно-транзисторные
инверторы с микропроцессорным управлением, питающиеся от конденсаторных
накопителей большой электрической емкости, способных обеспечить рабочие токи в
разрядниках спаркеров с амплитудами до 5000 А.
Приемно-измерительный
блок позволяет проводить измерения импульсно-переходных и амплитудно-частотных
параметров сигналов, осуществляя прием электрических и магнитных компонент
вторичного электромагнитного сигнала. Принимаемые сигналы вводятся в приемный
компьютер через специальные входные устройства, состоящие из 16-24
прецизионных, гальванически разделенных между собой малошумящих масштабных усилителей и 18-24-х разрядных
аналого-цифровых преобразователей.
Входные
масштабные усилители работают в частотном диапазоне от постоянного тока до 1000
Гц. Уровень собственных шумов, приведенных к входу на частоте 0,1 Гц, не превышает 0,05 мкВ. Приемно-измерительный
блок в целом позволяет проводить исследования импульсно-переходных и
амплитудно-фазовых характеристик изучаемого геоэлектрического разреза по многим
методикам, поскольку обеспечивает:
-
измерение процессов нарастания и спада принимаемых электромагнитных сигналов с
регулируемой детальностью с интервалами отсчетов в пределах 10 мкс -1000 мс;
-
измерение амплитуды и фазы отдельных спектральных составляющих с погрешностью
отсчета не более 0,2% (амплитуды) и 0,05 градуса (фазы) даже в условиях
интенсивных электромагнитных помех вблизи действующей скважины.
Это
достигается применением цифровой фильтрации и метода накопления в процессе
первичной обработки принимаемых сигналов, которые затем окончательно
обрабатываются по специальным программам, основанным на нейросетевых методах
распознавания образов.
Результаты
полевых наблюдений проходят экспресс-обработку и интерпретируются с помощью
входящего в комплекс высокопроизводительного многопроцессорного компьютера.
Топографическая привязка результатов измерений осуществляется с помощью
приборов GPS или ГЛОНАСС. Методика обработки и интерпретации полевых данных
зависит от поставленных задач.
Опытно-производственные работы по СЭМ-методу с
положительными результатами были выполнены на Баренцевом, Северном, Черном,
Каспийском морях и в Мексиканском заливе на 7 морских нефтегазовых залежах и на
5 залежах на суше, по профилям общей протяженностью более трех тысяч
километров, при глубинах моря от 5 до 1500 метров и глубинах залегания
продуктивных нефтегазовых пластов до 5 км. По результатам работ были указаны
места для заложения 67 скважин (вместо 318 скважин, предложенных другими
организациями по результатам проведенных ими сейсморазведочных работ в
комплексе с электроразведкой, гравиразведкой и магниторазведкой). Из 67
предложенных к бурению скважин продуктивными оказались 59. В среднем доля
продуктивных скважин при разведке нефтегазовых залежей с применением СЭМ-метода
достигает 80% от общего числа разведочных скважин против 20-25% при применении
обычных методов разведки.
Как правило, проведение поисково-разведочных
работ начинается с эталонирования аппаратуры: выполнения исследований вблизи
устья разведочной или промысловой скважины или над хорошо разведанной
многопластовой залежью. Это необходимо для определения (или для уточнения)
скорости распространения упругих волн в изучаемом геологическом разрезе. Если
этот район не разведан, то необходимо провести работы на системе нескольких
региональных, желательно параллельно-перпендикулярных профилей по всей площади
выделенной для работ и как только будет обнаружен характерный
сейсмоэлектромагнитный сигнал, провести вертикальное сейсмоэлектромагнитное
зондирование с целью уточнения глубины залегания отдельных пластов нефтегазовой
залежи, определения продуктивных
пластов и оконтуривания наиболее продуктивной зоны нефтегазовой залежи
[7].
Детальное изучение нефтегазовой залежи с целью определения места
заложения разведочной скважины проводится, как правило, путем выполнения
проведения вертикального СЭМ-зондирования, которое осуществляется в двух
основных режимах:
- Режим 1. Работа ведется с
короткими импульсами, при котором и электрический и упругий импульсы имеют
примерно одинаковую длительность (до нескольких сотен миллисекунд);
- Режим 2. Работа проводится с короткими упругими импульсами и
электрическими импульсами большой длительности (до 10-15 секунд).

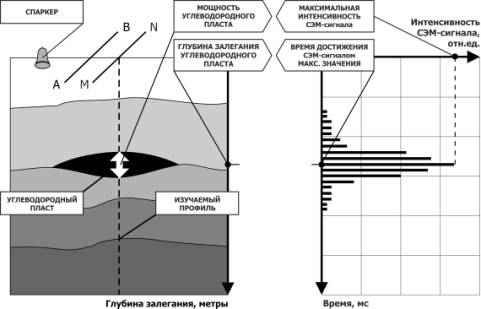

В режиме 1 (рис.3) упругий и электрический импульсы должны иметь
максимально возможные амплитуды, а время запаздывания между ними необходимо
постепенно увеличивать от некоторого начального момента до максимального,
определяемого максимально возможной
(предполагаемой) глубиной залегания нефтегазового пласта (с шагом в 5
миллисекунд). При этом измерения вторичного СЭМ-сигнала проводятся по циклам, с
использованием методики накопления 10-50 принимаемых СЭМ-сигналов в каждом
цикле – в зависимости от интегральной
интенсивности принимаемого сигнала и уровня внешних электромагнитных помех
естественного или искусственного происхождения. В каждом цикле первоначально
излучается упругий импульс, а за ним с задержкой, определяемой усредненной
скоростью упругих колебаний в изучаемом разрезе и известной (или предполагаемой)
глубиной залегания первого (от
поверхности) нефтегазового пласта, излучается электрический импульс так, чтобы
оба импульса достигали пласт практически одновременно, с опережением
электрическим импульсом упругого на 1-2 миллисекунды. В каждом следующем цикле
измерений задержка увеличивается на 5 миллисекунд – пока не будет достигнута заданная глубина исследования.

Рис. 3. Пример вертикального СЭМ зондирования в Режиме 1
В режиме 2 (рис. 4) работы проводятся с короткими упругими импульсами и
электрическими импульсами большой длительности (до 10-15 секунд).
При этом поляризующее электрическое поле во всех пластах возбуждается
практически одновременно и действует 10-15 секунд, а упругий импульс,
распространяющийся вглубь разреза со скоростью 2-2,5 км/с, достигает каждого
пласта с некоторым запаздыванием, взаимодействует в пласте с электрически
поляризованными частицами нефтегазового флюида и порождает вторичный
сейсмоэлектромагнитный сигнал. При этом в питающей линии в это время протекает
первичный поляризующий ток весьма большой величины (до 1-2 тыс. А), поэтому
возникает непростая проблема выделения вторичного СЭМ-сигнала на фоне
значительно превышающего его первичного сигнала. Отсчеты вторичного
СЭМ-сигнала, принимаемые на поверхности, берутся через каждые 2-5 мс.
В результате анализа таких измерений, проводимых на каждом пикете
заданного профиля, могут быть оконтурены все зоны над продуктивными пластами
изучаемой нефтегазовой залежи.

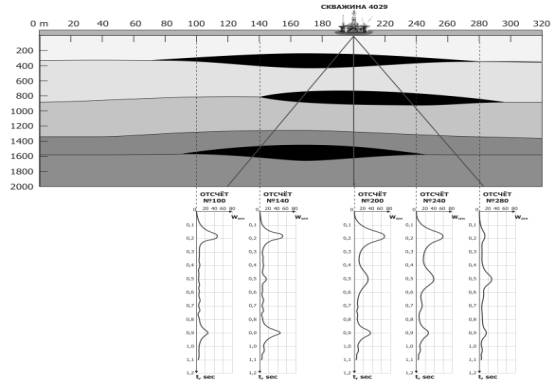

Рис. 4.
Пример вертикального СЭМ зондирования в
Режиме 2
При детальном изучении обнаруженной многопластовой нефтегазовой залежи
(рис. 5) обычно проводится вертикальное сейсмоэлектромагнитное зондирование в
режиме 1 или 2, при котором временной сдвиг между электрическим и упругим
импульсами изменяется дискретно, с
достаточно малым шагом (от 2-х до 10-ти мс).

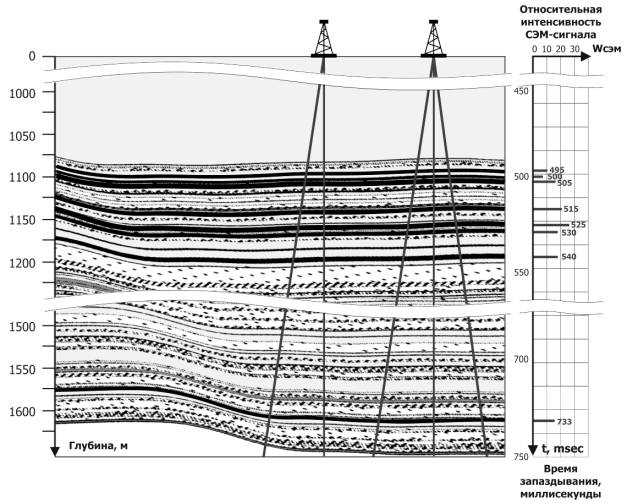

Рис.5. Детальное изучение многопластовой
нефтегазовой залежи
По результатам сейсморазведки в разрезе предположительно находятся 8
нефтегазовых пластов. По данным сейсморазведки была заложена скважина №1409,
которая оказалась непродуктивной («сухой»). Далее, после проведения работ по
СЭМ-методу на расстоянии 1300 м от скважины №1409 была заложена скважина №
1410, оказавшаяся продуктивной.
При средней скорости распространения упругих колебаний 2200мс, на
глубине около 1200 м отчетливо обнаружился продуктивный пласт с максимами
сейсмоэлектромагнитных сигналов на времени задержки 505 мс. Эффективная
мощность пласта составляет не менее 15-20 м. Остальные пласты оказались слишком
маломощными (3-4 метра) и не представляющими промышленного интереса.
Таким образом, СЭМ-метод позволяет достоверно обнаруживать и детально
изучать продуктивные нефтегазовые пласты, которые могут быть пропущены при
применении традиционно используемых геофизических методов поисков и разведки.
Список
использованной литературы
1. Мельников В.П., Лисов
В.И., Брюховецкий О.С., Бобровников Л.З. Инновационная геофизика: бинарные
технологии прямых поисков месторождений полезных ископаемых (ч. 1) //
Инженер-нефтяник, №1’2011.
2. Мельников В.П., Лисов
В.И., Брюховецкий О.С., Бобровников Л.З. Инновационная геофизика: бинарные
технологии прямых поисков месторождений полезных ископаемых (ч. 2) //
Инженер-нефтяник, №2’2011г.
3. Добрынин С.И., Головин
С.В., Бобровников Л.З., Мелаев Д.В. Инновационная технология оценки и
мониторинга запасов углеводородов в разрабатываемом нефтегазовом пласте //
Инженер-нефтяник, № 2'2012, ISSN 2072-7232.
4. Добрынин С.И., Головин
С.В., Бобровников Л.З., Мелаев Д.В. Тензорный сейсмоэлектромагнитный метод
поисков, комплексной оценки мощности и мониторинга в процессе эксплуатации
продуктивных нефтегазовых залежей // Рациональное освоение недр, № 4'2012, ISSN
2219-5963
5. Добрынин С.И., Головин
С.В., Рахматуллин И.И. Сейсмоэлектромагнитный метод прямых поисков, детальной
разведки, экспресс-оценки и мониторинга запасов углеводородов в нефтегазовом
пласте // "Фундаментальная математика и ее приложения в
естествознании" Тезисы докладов Международной школы-конференции для
студентов, аспирантов и молодых ученых, Уфа, 2012, ISBN 978-5-7477-3052-6.
6. Бобровников Л.З.,
Добрынин С.И., Головин С.В., Мелаев Д.В.,
Метод экспресс-оценки, анализа и мониторинга запасов углеводородов в
нефтегазовом пласте // 2-й Международный экономический форум «Каспийский
диалог-2012», Тезисы докладов, Москва, 2012.
7. S.I. Dobrynin,
L.Z. Bobrovnikov, A.Zich,
D.Sauer T-SEM
- Eine innovative Technologie zur Einschätzung
und zum Monitoring von Kohlenwasserstoff-Vorräten
in einer prodduzierenden Lagerstätte
// ERDÖL ERDGAS
KOHLE (Urban Verlag
Hamburg) №1'2013.
