Несущая способность изгибаемых элементов по наклонному сечению

Статья раскрывает совместную работу полок и ребер в двутавровых балках.

Установить границу между двумя случаями, когда балка не оказывает влияние на несущую способность элемента и когда она работает совместно с ребром, исследуется. Обычно данный процесс регулируется конструктивным минимумом поперечной арматуры.

В работе  [1]  для элементов без предварительного напряжения растянутая полка не оказывает существенного влияния на несущую способность.

В элементах таврового и двутаврового сечения с сильной поперечной арматурой в результате включения в работу сжатой полки сопротивления по наклонному сечению значительно возрастает. При этом усилия в бетоне в тонкой стенке между наклонными трещинами увеличиваются, что может привести к разрушению стенки, а отсюда – и к разрушению элемента в целом.  Опыты показывают[5], что разрушение стенки является типичным случаем разрушения элементов таврового и двутаврового сечения с сильно развитыми, армированными полками, тонкой и сильной поперечной арматурой. При разрушении стенки образуется сеть часто расположенных наклонных трещин с дальнейшим раздроблением бетона между ними (рис.1)

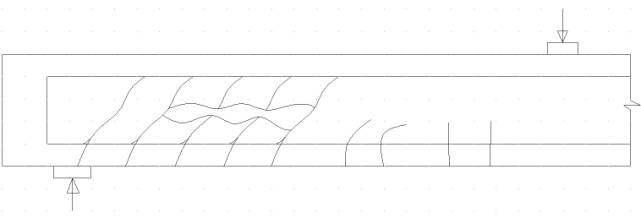

Рис.1 Развитие трещин и разрушение стенки в двутавровой балке



Таким образом, в тавровых и двутавровых элементах помимо разрушения по наклонному сечению может иметь место другая форма разрушения – наклонной полосе в стенке между наклонными трещинами.

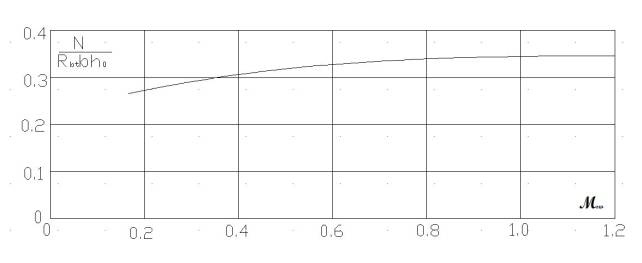

Количество поперечной арматуры оказывает сравнительно слабое влияние на прочность стенки (рис.2)







и более сильное влияние оказывает наклон поперечной арматуры. Как показывает опыт [2], для балок с хомутами, наклонными под углами 450, прочность стенки оказывает примерно в 1,4раза выше, чем для балок с вертикальными хомутами. Предварительное напряжение в продольной арматуре по данным некоторых опытов [2; 3] не оказывает заметного влияния на прочность стенки. Влияние класса бетона на прочность стенки, особенно в области высокопрочных бетонов исследуется. Работы в этом направлении [4] показали, что рост прочности стенки происходит несколько слабее, чем рост марки бетона.





Литература:

1.     Моилян Р.Л., Залесов А.С.. Влияние формы сечения и вида бетона на прочность наклонных сечений железобетонных балок. Вопросы прочности, деформативности и трещиностойкости железобетона. Ростов-на-Дону. 1978

2.     Залесов А.С., Кодыш Э.Н., Лемыш Л.Л. и др.. Раcчет железобетонных конструкций по прочности, трещиностойкости и деформациям. М.: Стройиздат. 1988.

3.     Залесов А.С., Мухамедиев Т.А., Чистяков Е.А.. Расчет трещиностойкости железобетонных конструкций по новым нормативным документам. Бетон и железобетон №5. 2002.

4.     Маилян Р.Л., Алиев Г.С., Залесов А.С.. Прочность стенок двутавровых железобетонных балок в зависимости от вида и прочности бетона.  Вопросы прочности, деформативности и трещиностойкости железобетона. Ростов-на-Дону. 1978

5.     Старишко И.Н., Залесов А.С., Сигалов Э.Е.. Несущая способность по наклонным сечениям предварительно напряженных изгибаемых элементов. Строительство и архитектура. 1976.
