Разработка структуры базы данных для автоматизированного

проектирования информационных карт сборочных единиц

Основные элементы изделия определяются характеристиками составляющих его сборочных единиц (СЕ), в качестве которых рассматриваются части конструкции изделия, расположенные в местах пересечения поверхности тела человека (например, туловища и шеи), и разбивающие конструкцию посредством швов.

Для описания технологии изготовления СЕ целесообразно использовать информационные карты (ИК) – паспорта СЕ, количество которых определяется разновидностями технологических решений СЕ.

Автоматизация процесса заполнения ИК основана на проведенных исследованиях и разработке справочников: технологического оборудования; приспособлений малой механизации (ПММ); оборудования для влажно-тепловой обработки (ВТО); режимов технологической и влажно-тепловой обработки; библиотеки методов обработки. Информационная структура справочников построена по иерархическому принципу, то есть в виде композиции элементов различных уровней (рисунок 1).

На основе разработанной информационной структуры данных создан пошаговый алгоритм проектирования ИК для изготовления различных моделей изделий (рисунок 2) , в основу которого положен принцип единого управления и единой информационной базы.

Проектирование базы данных в Microsoft Access XP включает в себя создание необходимых таблиц для хранения данных, установление ключей и

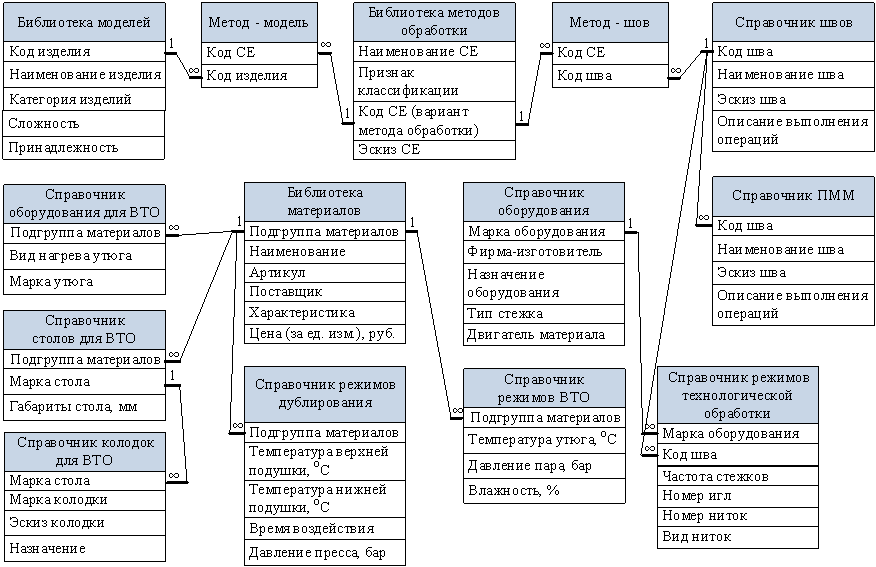

Рисунок 1 – ER-диаграмма проектирования информационных карт сборочных единиц

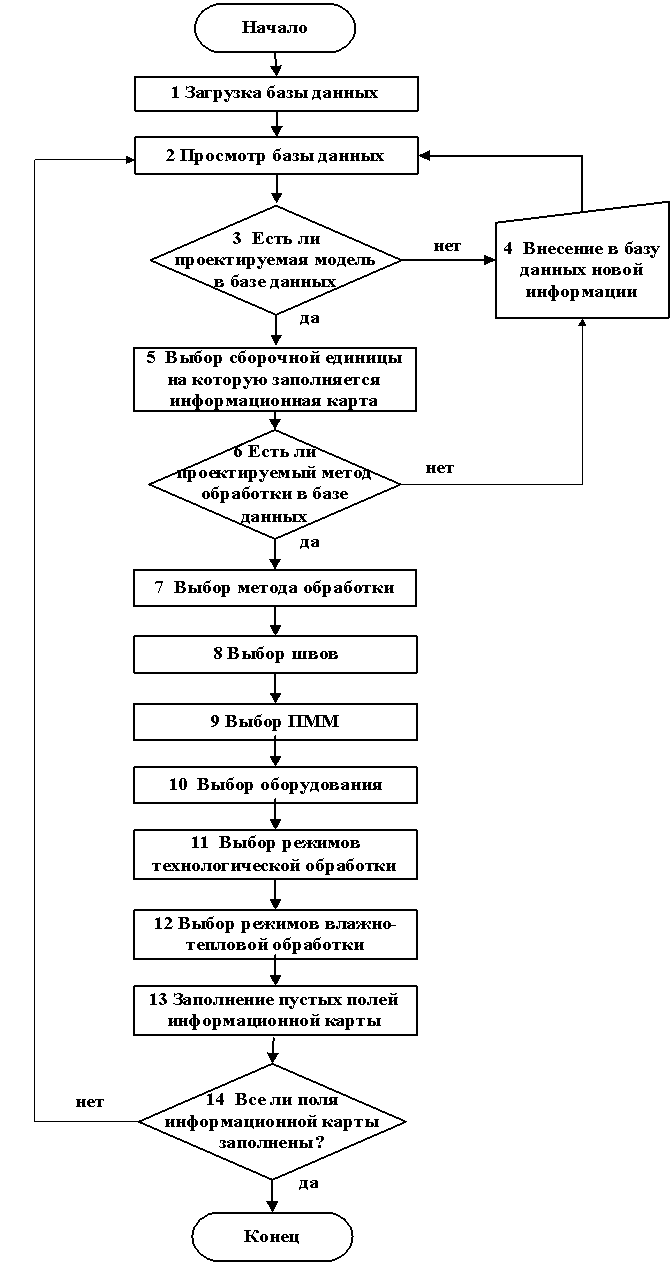

Рисунок 2– Алгоритм проектирования информационных карт

индексов для ускорения поиска необходимой информации (рисунок 3).

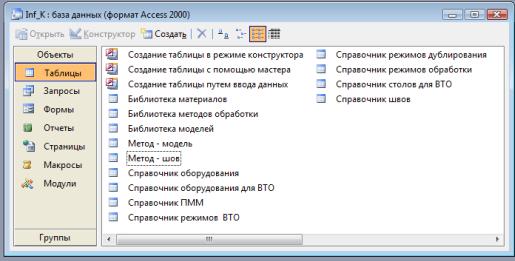

Рисунок 3 – Окно «База данных проектирования информационных карт»

Программный комплекс БД снабжен развитой информационно-справочной системой. После проверки правильности справочной информации, пользователь, посредством выбора соответствующего пункта меню (Формы) переходит к заполнению листов информационной карты. Для получения отчетных форм в главном меню выбирается соответствующий пункт и с помощью мастера в диалоговом режиме создаются необходимые отчеты.
