СОСТАВЛЕНИЯ ПРОЕКТА ЛИКВИДАЦИИ КРИОГЕННОГО ГАЗИФИКАТОРА

Гарькин И.Н., Карташова Я.С.

Пензенский государственный университет архитектуры и строительства

При неиспользовании в течение долгого времени здания или технического устройства, являющиеся опасными производственными объектами, предприятию эксплуатирующий данный объект есть смысл исключить его из реестра опасных производственных объектов Для этого существует два способа: консервация или ликвидация объекта.

Рассмотрим вариант с ликвидацией объекта. К данному варианту прибегают для освобождения производственных площадей от устаревшего оборудования, зданий и сооружений. Для ликвидации объекта требуется разработать проект ликвидации и провести экспертизу промышленной безопасности проекта. Рассмотрим на примере газификатора холодного криогенного ГХК 3/1.6-200М выполнение проекта ликвидации.

Газификатор холодный криогенный ГХК 3/1.6-200М предназначен для обеспечения потребностей в газообразном кислороде при максимальном потреблении до 100 м³/час, рабочем давлении 0.6 МПа и хранении жидкого кислорода в объеме до 3,2 м³.

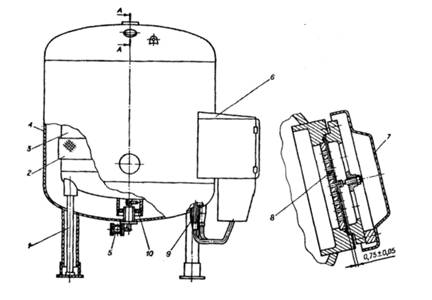

Рис 1. Криогенный стационарный резервуар:

1 – стойка; 2 – карман; 3 – сосуд внутренний; 4 – кожух; 5 – вентиль вакуумный; 6 – шкаф арматурный; 7 – колпак; 8 – мембрана; 9 – мост тепловой; 10 – опора.

Перечень выполняемых работ:

- Отключение оборудования

- демонтаж арматуры и контрольно-измерительных приборов газификатора;

- демонтаж газификатора;

- транспортирование оборудования на склад предприятия;

- заглушка кислородопроводов.

В рамках демонтажных работ технологического оборудования демонтажу подлежит следующее оборудование, расположенное на площадке:

- Резервуар сосуда,

- испаритель для наддува газовой подушки резервуара,

- испаритель для газификации жидкости,

- арматура и трубопровод.

Перед началом работ, электроперсоналу необходимо отключить электропитание от электрощитовой и вывесить предупредительную табличку о запрете включения на время проведения работ. Удостовериться в отсутствии кислорода в сосуде. Проверить давление в сосуде.

Перед демонтажом сосуда, отключаются и заглушаются подводящие к нему трубопроводы. Далее производится последовательное удаление крепежных элементов контрольно-измерительной аппаратуры к сосуду. После чего производится демонтаж контрольно-измерительной аппаратуры и установка заглушек на входящие и выходящие патрубки оборудования. Далее производится последовательное удаление крепежных элементов арматуры оборудования.

Демонтируемое оборудование будет перемещено на собственный склад предприятия, путем транспортирования на грузовых машинах.

Резервуар газификатора транспортируется в горизонтальном положении на двух широких (не менее 200 мм) подкладках, выбранных по радиусу резервуара. Перевозка жидкого продукта в резервуаре не допускается. При транспортировке оборудование необходимо надежно закрепить. Не допускается кантовка резервуара с опорой на трубчатые стойки.

Рассмотренная методика применима в т.ч. и для другого оборудования работающего под давлением. Однако следует учитывать тот факт, что данная методика не применима для ликвидаций зданий и сооружений [1,2], рассмотрением методики по составлению проекта ликвидации зданий и сооружений авторами будет рассмотрено в последующих работах.

Литература:

1. Гарькин И.Н., Гарькина И.А. Метод составления проекта консервации опасных производственных объектов // Вестник ПГУАС: строительство, наука и образование – 2016. – №3 – С.37-41

2. Гарькин И.Н., Гарькина И.А. Этапы проведения технической экспертизы: анализ документации// Научное обозрение. Технические науки– 2017.–№1–С.59-65
