ОБСЛЕДОВАНИЕ

СЛИВНО-НАЛИВНЫХ ЖЕЛЕЗНОДОРОЖНЫХ ЭСТАКАД

Гарькин И.Н., Карташова Я.С.

Пензенский государственный университет архитектуры и строительства

Проведение обследования строительных конструкций верный способ получить объективную оценку состояния физического износа сооружений предприятий. Сливно-наливные эстакады используются для приёма различных горючих и легко воспламеняемых веществ: спирт, бензин, нефть и т.д. Иногда (особенно на малых предприятиях) они являются простыми в инженерном плане сооружениями, но их неправильная эксплуатация может привести к аварии с огромными материальными убытками и человеческим жертвами. Требования к безопасности строительных конструкций более крупных эстакад обслуживающие крупные нефтебазы должны предъявляться на самом высоком уровне. Помимо этого все эстакады являются опасными производственными объектами, вследствие чего необходимо проходить экспертизу промышленной безопасности [1].

Инженеры центра независимой экспертизы промышленной безопасности регулярно проводят экспертизу промышленной безопасности сооружений в т.ч. сливно-наливных эстакад. Рассмотрим на примере одной из железнодорожной сливно-наливной эстакады ООО «Агат-Алко», характерные дефекты. На рис.1-2 показы примеры железнодорожных сливно-наливных эстакад. Ниже отображён проверочный расчёт металлической стойки. В ходе обследований эстакад самым значительным дефектами влияющим на безопасность являются дефекты, связанные с нарушение правил пожарной (на рис.1-2 отображены схема правильного расположения и работы эстакады). В ходе обследования было выявлено отсутствие части эксплуатационной документации, а именно паспорта на молние-приёмник эстакады и проекта эстакады.

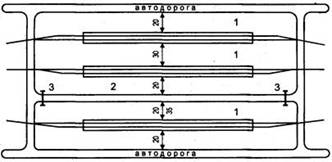

Рис.1 Схема размещения пожарных проездов при параллельном расположении нескольких сливоналивных эстакад для легковоспламеняющихся жидкостей:
1 - эстакада; 2 - пожарный проезд; 3 - шлагбаум

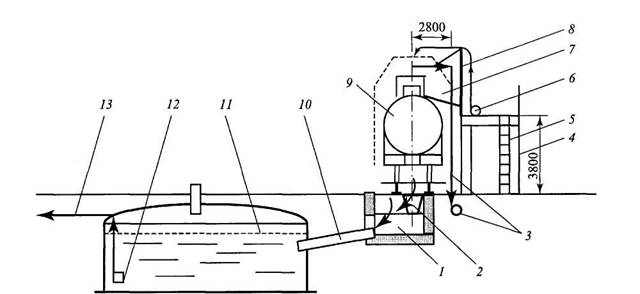

Рис.2 Разгрузочная эстакада для слива жидких грузов из цистерн

Расчёт стойки:

Сталь:

с расчетным сопротивлением по временному сопротивлению R_u=38735,984 Т/м²

с расчетным сопротивлением по пределу текучести R_y=27522,936 Т/м²

Коэффициент надежности по ответственности 1

Коэффициент условий работы 1

Длина элемента 9 м

Предельная гибкость для сжатых элементов: 180

Предельная гибкость для растянутых элементов: 300

Сечение

Профиль: Сталь калиброванная круглая по ГОСТ 7417-75 40.0

Загружение 1

Тип: постоянное
N		20 кН
My1		0 Т*м
Qz1		0 кН
My2		0 Т*м
Qz2		0 кН
qz		0 Т/м
Результаты раcчета
Проверено по СНиП	Проверка		Коэффициент использования
пп.5.24,5.25	Прочность при совместном действии продольной силы и изгибающих моментов без учета пластики		0,059
п.5.3	Устойчивость при сжатии в плоскости XoY (XoU)		0,239
п.5.3	Устойчивость при сжатии в плоскости XoZ (XoV) )		0,239
п.5.1	Прочность при центральном сжатии/растяжении		0,059
пп.6.15,6.16	Предельная гибкость в плоскости XoY		0,833
пп.6.15,6.16	Предельная гибкость в плоскости XoZ		0,833

Таким образом, вовремя проведённая экспертиза промышленной безопасности снимает риск возникновения штрафных санкций от фискальных органов и помогает объективно оценить состояние строительных конструкций опасного производственного объекта.

Литература:

1. Гарькин И.Н., Карташова Я.С. Опыт обследования конструкции промышленной дымовой трубы (на примере предприятия «Пензенский хлебзавод №4») // Моделирование и механика конструкций.– 2016.– №4– С.17
