Исабек Т.К., Хуанган Н.,
Каратаев А.Д., Имашев А.Ж.
Карагандинский
государственный технический университет
СХЕМЫ ПРЕДУПРЕЖДЕНИЯ ВНЕЗАПНЫХ ВЫБРОСОВ НА ШАХТАХ
КАРАГАНДИНСКОГО УГОЛЬНОГО БАССЕЙНА

При
разработке свиты пластов в первую очередь в качестве защитных разрабатываются
неопасные по ВВУГ пласты и пропластки. Если все пласты в свите отнесены к
выбросоопасным, то в первую очередь по возможности разрабатывается менее
опасный пласт.
Существуют
различные способы защиты пластов (таблица 1): при использовании способов 1, 2,
3, 4 осуществляется полная защита в пределах всего этажа, в остальных случаях
(5, 6) защита на всю высоту этажа не обеспечивается, а только участков с
повышенной опасностью по внезапным выбросам (а1) [1].

Таблица 1 –
Способы использования защитных пластов
|
   Название
  способов  |

   Предел
  защиты  |

   Схемы
  использования защитных пластов  |

|
   Надработка опасного пласта 2. Защитный пласт 1
  отрабатывается на вышележащем горизонте.  |

   Полная
  защита в пределах этажа  |


  |

|
   Двойная защита (сочетание надработки и
  подработки, при этом отрабатываются выше-лежащий 1 и нижележащий 2 пласт).
  Опасный пласт 3расположен между ними.  |

   Полная
  защита в пределах этажа  |


  |

|
   Подработка опасного пласта 3. Защитный пласт 1
  отрабатывается на нижележащем горизонте с опережением на один этаж и более  |

   Полная
  защита в пределах этажа  |


  |

|
   Восходящий порядок отработки этажей и пластов  |

   Полная
  защита в пределах этажа  |


  |

|
   Последовательная
  разработка участков, с переходом на надра-ботку опасной зоны   |

   Частичная
  защита   |


  |

|
   С
  изменением последова-тельности разработки участков с переходом на подработку
  опасной зоны   |

   Частичная
  защита  |


  |


Целики и
краевые части, оставленные на
соседних угольных пластах свиты, создают зоны
повышенного горного давления (зоны ПГД), являющиеся участками повышенной
выбросоопасности. Построение границ зон ПГД выполняют в
соответствии с рисунком 1.
В зонах ПГД
опасность по внезапным выбросам отсутствует, если опасный пласт надработан
пластом, расположенным на расстоянии, не превышающем установленные расстояния [1].
|
   a)
  |

   б)
  |


а - при надработке защитный пласт
расположен на расстоянии h2 ≤ 0,4S2; б - при
подработке защитный пласт расположен на расстоянии h1 ≤ 0.6S1; 1 - пласт
опасный по выбросам; 2 – защитный
пласт.
Рисунок 1 - Условия эффективной защиты от внезапных выбросов
при наличии зон ПГД

В определенных условиях с целью установления наличия защиты и определения
границ защищенных зон производят оценку и контроль эффективности защитного действия. При
выявлении незащищенных зон должен применяться текущий прогноз выбросоопасности,
а в опасных зонах, установленных текущим прогнозом - способы предотвращения
выбросов угля и газа [1].
В
таблице 2 приведены геотехнологические схемы, которые и поныне актуальны для
действующих шахт Карагандинского бассейна. В ней помимо горно-геологических
данных приведены расчетные показатели S2′/S2
и К,
где S2 - размер защищенной зоны в почву пласта S2
=
β1β2S2′, β1
- коэффициент, зависящий от эффективной мощности защитного пласта, β2
- коэффициент, учитывающий процентное содержание песчаников в составе пород
междупластья; К - показатель степени защищенности данного пласта.
Для
шахт Карагандинского бассейна в свое время были разработаны следующие
рекомендации по опережающей отработке защитных пластов [2, 3].

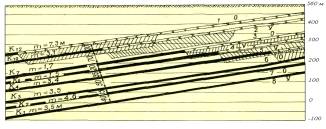

Шахта
им. Костенко. Разрабатываются
пласты К-12, К-10, К-7, К-6, К-4, К-3, К-2, К-1. К опасным по ВВУГ отнесены
пласты К-12, К-7, К-3, К-2 с глубины соответственно 440, 460, 660, 660 м.
Остальные пласты отнесены к угрожаемым с глубины 350 м. Принят нисходящий
порядок отработки пластов (таблица 2). При горных работах по пласту К-12 не
имеющему защитного, необходим прогноз выбросоопасности, а в опасных зонах
следует применять локальные противовыбросные меры. При подготовке выемочных
столбов по пласту К-12 необходимо
проводить предварительную пластовую дегазацию с перебуриванием контура будущей
выработки.
Шахта
им. Ленина. На
шахте разрабатывают пласты Д-10, Д-9, Д-6, Д-5. Пласты Д-10, Д-9, Д-6 отнесены
к опасным по ВВУГ с глубин соответственно 380, 440 и 250 м. С глубины 320 м
пласт Д-6 - особоопасный. Пласты Д-10, Д-9, Д-5 - угрожаемые с глубины 230 м
(таблица 2). Пласт Д-6 не имеет защитного, при его отработке необходимы прогноз
выбросоопасности и проведение локальных противовыбросных мероприятий в опасных
зонах. При отработке этого пласта следует осуществлять предварительную
пластовую дегазацию с перебуриванием контура будущей выработки. Для
интенсификации дегазации необходимо применять подземный гидроразрыв. Пласт Д-10
следует отрабатывать с прогнозом выбросоопасности, проводя локальные
мероприятия в опасных зонах. Пласт Д-9 отрабатывается под защитной надработкой
пласта Д-10. При отработке III горизонта пласта Д-6
целесообразна полевая подготовка с противовыбросными мероприятиями через
породный массив.

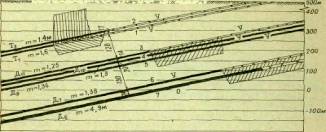

Шахта «Казахстанская».
На шахте
разрабатываются пласты Т-3, Т-1, Д-11, Д-10, Д-9, Д-6. Пласты Т-1 (западное
крыло) и Д-6 отнесены к опасным по ВВУГ с глубины 270 м, а с глубины 360 м
пласт Д-6 отнесен к особо-выбросоопасным. Пласты Т-3, Т-1, Д-6, Д-9, Д-10, Д-11
- угрожаемые с глубины 230 м. Порядок отработки пластов (нисходящий) и расчет
показателя степени защищенности пластов приведен в таблице 2. Пласт Т-1 не
имеет защитного в кровле, поскольку пласт Т-3 не отрабатывают. Не имеет
защитного и пласт Д-6. В связи с этим при отработке пластов Т-1 и Д-6
необходимы прогноз выбросоопасности, а в опасных зонах - локальные
противовыбросные мероприятия. На пласте Д-6 целесообразно проводить
пластовую дегазацию. По Д-6 необходимо осуществлять полевую подготовку с
противовыбросными мероприятиями через породный массив. Пласты Д-10 и Д-9
отрабатывают под защитной надработкой пластами Д-11 и Д-10.

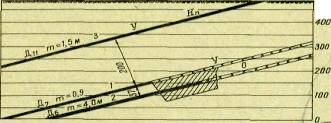

        Шахта «Шахтинская». Шахта разрабатывает
пласты Д-11, Д-7, Д-6. Пласт Д-6 (центральный блок) отнесен к опасным по ВВУГ с
глубины 270 м. К угрожаемым отнесены пласты Д-7 (центральный блок) с глубины
310 м, Д-6 с глубины 350 м, а Д-11 (центральный блок) с глубины 216 м.
Порядок отработки пластов – нисходящий. Пласт Д-7 не имеет защитного в кровле,
поэтому его следует отрабатывать с прогнозом выбросоопасности. Пласт Д-6 имеет
защиту от надработки пластом Д-7, это видно из таблицы 2 (К = 1,32).
Шахта
«Тентекская». В
разработке находятся пласты Т-3, Т-1, Д-11, Д-10, Д-9, Д-7, Д-6. Пласт
Д-6 отнесен к опасным по ВВУГ с глубины 350 м. Остальные пласты
считаются угрожаемыми с глубины 230 м. Порядок их отработки - смешанный.
Опасный пласт Д-6 отрабатывают под защитой вышележащего пласта Д-7 с
показателем степени защищенности К = 1,43 (таблица 2). Первыми на шахте
отрабатывают пласты Т-3 и Т-1 в восходящем порядке (пластом Т-1 подрабатывается
Т-3). Затем в нисходящем порядке отрабатывают пласты Д-11 и Д-6. На
опасном пласте Д-6 целесообразна пластовая дегазация в зоне разгрузки.

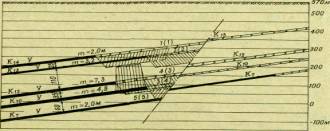

Шахта
им. Т. Кузембаева. Разрабатываются
пласты К-14, К-13.
Показатель ΣК для
смешанного порядка выше, чем для нисходящего: 4,10 > 3,7 (таблица 2). Таким
образом, выгоден смешанный порядок отработки пластов. Сначала отрабатывают
пласты К-14 и К-13 в нисходящем порядке, далее пласт К-10, который
подрабатывает пласт К-12 с опережением на 2 - 3 столба. Затем
отрабатывают в обычном режиме пласт К-12, перешедший уже в категорию неопасных.
Последним отрабатывают пласт К-7. На пласте К-10 производят предварительную
пластовую дегазацию. С этой целью в зону разгрузки пласта К-12 (от К-10)
бурят восходящие дегазационные скважины из выработок пласта К-10 и вертикальные
- с поверхности с последующим вакуумированием.
Таблица 2 -
Геотехнологические схемы предупреждения ВВУГ
|
   Шахта  |

   Индекс
  пласта  |

   Горно-геологнческне
  условия  |

   Расчетные  показатели  |

   Геотехнологические
  схемы с использованием надработки  |

  |
 |||||||
  |

      |

      |

   глубина
  работ, м  |

   длина
  лавы, м  |

   наличие
  песчаника  в междуп-ластье, %  |

   мощность пород
  меж-дупластья, м  |

   S2′/ S2  |

   К  |

      |
 |||
|
   Им
  Костенко  |

   К-12  |

   615  |

   125  |

   -  |

   26  |

   50/50  |

   -  |

   Нисходящий, с использованием надработки и дегазации в
  зонах разгрузки
  |

  |
 |||
|
   К-10  |

   615  |

   125  |

   -  |

   70  |

   50/50  |

   1,33  |


  |

 |||||
|
   К-7  |

   685  |

   100  |

   -  |

   20  |

   40/40  |

   0,73  |


  |

 |||||
|
   К-6  |

   685  |

   150  |

   -  |

   35  |

   49/49  |

   1,33  |


  |

 |||||
|
   К-4  |

   685  |

   150  |

   -  |

   50  |

   49/49  |

   1,20  |


  |

 |||||
|
   К-3  |

   685  |

   -  |

   -  |

   15  |

   49/49  |

   1,00  |


  |

 |||||
|
   К-2  |

   685  |

   -  |

   -  |

   40  |

   49/49  |

   1,47  |


  |

 |||||
|
   К-1  |

   685  |

   -  |

   -  |

   -  |

   -  |

   1,13  |


  |

 |||||
|
   Им.Ленина  |

   Д-10  |

   400  |

   125  |

   -  |

   35  |

   66/66  |

   -  |

   Нисходящий, с использованием надработки и дегазации в
  зонах разгрузки
  |

  |
 |||
|
   Д-9  |

   400  |

   125  |

   -  |

   135  |

   66/66  |

   1,31  |


  |

 |||||
|
   Д-6  |

   500  |

   125  |

   -  |

   140  |

   56/56  |

   0,33  |


  |

 |||||
|
   Д-5  |

   -  |

   125  |

   -  |

   -  |

   -  |

   -  |


  |

 |||||
|
   «Казахстанская»  |

   Т-1  |

   300  |

   100  |

   -  |

   100  |

   76/76  |

   -  |

   исходящий, с использованием надработк и дегазации в
  зонах разгрузки  |

  |
 |||
|
   Д-11  |

   350  |

   100  |

   60  |

   20  |

   67/50  |

   0,79  |

  |
 |||||
|
   Д-10  |

   350  |

   100  |

   53  |

   30  |

   67/52  |

   1,40  |

  |
 |||||
|
   Д-9  |

   350  |

   100  |

   -  |

   150  |

   67/67  |

   1,28  |

  |
 |||||
|
   Д-6  |

   400  |

   125  |

   -  |

   200  |

   66/66  |

   0.17  |

  |
 |||||

|
   «Шахтинская»  |

   Д-7  |

   400  |

   150  |

   -  |

   37  |

   71/71  |

   -  |

   Нисходящий, с использованием надработки и дегазации в зонах
  разгрузки
  |

|
   Д-6  |

   400  |

   150  |

   -  |

   -  |

   -  |

   1,32  |
 ||
|
   «Тентекская»  |

   Т-3  |

   400  |

   125  |

   -  |

   17  |

   -  |

   1.59  |

   Нисходящий, с использованием надработки и дегазации в зонах
  разгрузки
  |

|
   Т-1  |

   400  |

   125  |

   -  |

   128  |

   134/134  |

   -  |
 ||
|
   Д-11  |

   350  |

   125  |

   -  |

   14  |

   74/74  |

   -  |
 ||
|
   Д-10  |

   -  |

   -  |

   -  |

   20  |

   -  |

   1.54  |
 ||
|
   Д-9  |

   350  |

   125  |

   -  |

   130  |

   -  |

   1.36  |
 ||
|
   Д-7  |

   400  |

   150  |

   -  |

   24  |

   6666  |

   -  |
 ||
|
   Д-6  |

   400  |

   150  |

   -  |

   132  |

   -  |

   1.43  |







|
   Шахта  |

   Вари-ант
  отработки  |

   Индексы пластов  |

   Геотехнологические
  схемы с использованием подработки  |
 ||||||||
|
   К-14  |

   К-13  |

   К-12  |

   К-10  |

   К-7  |

      |

      |

   ΣК  |
 ||||
|
   Им. Т.Кузембаева  |

   Нисходящий   |

   -  |

   1,42  |

   -  |

   1,29  |

   1,00  |

      |

      |

   3,7  |

   Смешанный,
  с использованием подработки
  |
 |
|
   Смешанный  |

   0,73  |

   0,87  |

   1,50  |

   -  |

   1,00  |

      |

      |

   4,1  |
 |||
|
      |

      |

   К-14  |

      |

   К-12  |

   К-10  |

   К-7  |

      |

      |

   ΣК  |

      |
 |
|
   «Саранская»  |

   Нисходящий   |

   -  |

      |

   -  |

   1,00  |

   0,89  |

      |

      |

   1,9  |

   Смешанный,
  с использованием подработки
  |
 |
|
   Смешанный  |

   -  |

      |

   1,25  |

   -  |

   0,89  |

      |

      |

   2,1  |
 |||
|
      |

      |

   К-18  |

   К-13  |

   К-12  |

   К-11  |

   К-10  |

   К-7  |

   К-6  |

   ΣК  |

   Смешанный,
  с использованием подработки
  |
 |
|

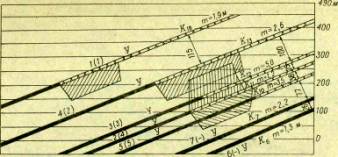

   «Абайская»  |

   Нисходящий   |

   -  |

   -
    |

   -  |

   1,40  |

   1,26
    |

   -  |

   1,40  |

   4,1
    |
 ||
|
   Смешанный  |

   -  |

   0.95  |

   1.53  |

   -  |

   1,26  |

   1,52  |

   -  |

   5,3  |
 |||
|

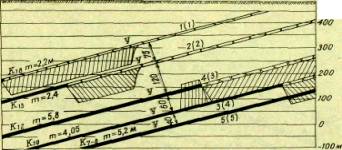

   Им.Калинина  |

      |

   К-18  |

   К-13  |

   К-12  |

   К-10  |

   К-7,8  |

      |

      |

   ΣК  |

   Смешанный,
  с использованием подработки
  |
 |
|
   Нисходящий     |

   -  |

   0,86   |

   -  |

   1,00  |

   1,31  |

      |

      |

   3,2
    |
 |||
|
   Смешанный  |

   -  |

   0,86  |

   1,25  |

   -  |

   1.31  |

      |

      |

   3.4  |
 |||

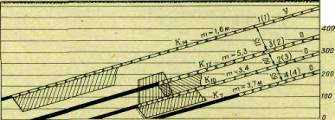

Шахта
«Саранская». На
шахте разрабатывают пласты К-14, К-12, К-10, К-7. Пласты К-12, К-10, К-7
- опасные по ВВУГ с глубины от поверхности соответственно 280, 300 и 350 м.
Пласт К-14 - угрожаемый с глубины 200 м. Порядок отработки пластов -
смешанный. Первым отрабатывают пласт К-14, вторым – К-10, третьим – К-12,
приобретающий необходимую защиту от выбросов после подработки пластом К-10 (К =
1,25, таблица 2), последним - пласт К-7. При смешанном порядке отработки пластов показатель ΣК выше,
чем при нисходящем 2,14 > 1,89. На пласте К-10 рекомендуется предварительная
пластовая дегазация. С этой целью в зону разгрузки пласта К-12 (от К-10)
бурят восходящие дегазационные скважины из выработок пласта К-10 и вертикальные
- с поверхности с последующим их вакуумированием. Подготовку выемочных столбов
по пласту К-7 необходимо осуществлять с предварительной дегазацией и
перебуриванием контура будущей выработки.
Шахта
«Абайская». Разрабатывает
пласты К-18, К-13, К-12, К-11, К-10, в перспективе - нижнюю группу пластов К-7
и К-6. Все пласты отнесены к категории угрожаемых по ВВУГ с глубины 270 м.
Порядок отработки пластов: смешанный - на восточном крыле, нисходящий - на
западном. Применение смешанного порядка наиболее рационально, это обосновано
расчетными величинами степени защищенности пластов К и показателем ΣК для
различных вариантов (таблица 2). При смешанном порядке отработки пласт К-12 приобретает
необходимую защиту от подработки пластом К-11 (1,53 > 0). Показатель
ΣК для смешанного порядка выше, чем для нисходящего 5,26 > 4,06. Таким
образом, выгодным является смешанный порядок отработки пластов. В подработанной
зоне пласт К-12 отрабатывают в обычном режиме, так как он переходит в
категорию неопасных, за исключением участков, не защищенных по площади. После
подработки пластом К-12 и надработки пластом К-18 отрабатывают газоносный
пласт К-13 с дегазацией в зоне разгрузки от пласта К-12. Пласт
К-10 отрабатывают под защитой К-11. Газоносный пласт К-7 отрабатывают
после подработки его пластом К-6. При горных работах по пласту К-13 (в
зоне разгрузки) также следует осуществлять предварительную пластовую дегазацию.
Шахта
им. Калинина. На
шахте разрабатывают пласты К-18, К-13, К-12, К-10 и незначительно К-7, К-8 (на
северном блоке). Все пласты отнесены к угрожаемым по ВВУГ с глубины 270 м. При
смешанном порядке отработки пластов показатель ΣК выше, чем при
нисходящем, т. е. 3,42 > 3,17 (таблица 2). Таким образом, рекомендуется
смешанный порядок отработки пластов. Первым отрабатывают пласт К-10, который
подрабатывает пласт К-12 с опережением на 2 - 3 столба, четвертым – К-12
под гарантированной защитой пласта К-10 (К=1,25).
Выбросоопасные пласты бассейна отличаются
высокой газоносностью, сложностью структуры (стратиграфии) и пологим
залеганием. Среднее значение природной газоносности достигает 10 м3/т
горной массы в интервале глубин 100 - 200 м, 22 - 23 м3/т горной
массы на глубинах до 300 м [4].
На выбросоопасных
пластах применяется комплекс способов дегазации. Из всех видов наиболее
приемлемые следующие (рисунок 2 - 3) [2]:
−
предварительная
пластовая дегазация при надработке и подработке защищаемого пласта;
−
дегазация
скважинами, пробуренными на защищаемый пласт из полевых и пластовых выработок,
пройденных по защищаемому пласту или другим близлежащим пластам;
−
дегазация
вертикальными скважинами с поверхности;
−
дегазация
в защищенных зонах.


1 – защищаемые пласты; 2
– защитный пласт
Рисунок 2 - Дегазация
защищаемых пластов вертикальными
скважинами, пробуренными
с поверхности

А - разгрузочные
дегазационные скважины.
Рисунок 3 - Дегазация
выбросоопасной нижней угольной пачки
мощного пласта при
многослойной его отработке

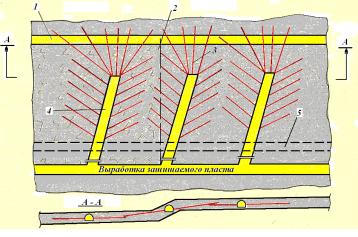

1 - вентиляционная выработка защищаемого пласта; 2 - линия
защитного пласта;
3 - скважины по защищаемому пласту; 4 - газодренажная
выработка; 5 –
транспортная выработка защитного пласта.
Рисунок 4 - Дегазация защищаемого пласта
газодренажными выработками и скважинами, буримыми по пласту К-12 на шахте «Стахановская»

В нижеприведенной таблице 3
приводятся рекомендуемые виды дегазации для ныне действующих шахт
Карагандинского бассейна [5, 2].



Таблица 3 – Способы дегазации, рекомендованные
для действующих шахт и шахтопластов Карагандинского бассейна
|
   Шахта  |

   Индекс пласта  |

   Показатель степени защищен-ности, К  |

   Рекомендуемые способы дегазации  |
 |
|
   склон-ного к выбросу  |

   газоно-сного  |
 |||
|
   Им. Костенко  |

   К-12  |

   -  |

   0.00  |

   Пластовая дегазация  |

|
   Им- Костенко  |

   К-7  |

   -  |

   0.73  |

   Дегазация в зонах разгрузки  |

|
   Им. Ленина  |

   Д-6  |

   -  |

   0,33  |

   Пластовая дегазация, региональная гидрообработка  |

|
   Им. Ленина  |

   Д-10  |

   -  |

   0,00  |

   Пластовая дегазация  |

|
   «Казахстанская»  |

   -  |

   Д-11  |

   0.79  |

   Дегазация в зонах разгрузки  |

|
   «Тентекская»  |

   -  |

   Т-1  |

   0.00  |

   Пластовая дегазация  |

|
   «Тентекская»  |

   -  |

   Д-11  |

   0.00  |

   - » -  |

|
   «Тентекская»  |

   -  |

   Д-7  |

   0.00  |

   - » -  |

|
   Им. Кузембаева  |

   -  |

   К-14  |

   0.73  |

   Дегазация
  в зонах разгрузки от подработки пластом К-10  |

|
   Им.
  Кузембаева  |

   -  |

   К-10  |

   0.00  |

   Пластовая дегазация  |

|
   Им.
  Кузембаева  |

   -  |

   К-7  |

   1.02  |

   Дегазация в зонах разгрузки  |

|
   «Саранская»  |

   -  |

   К-14  |

   0.00  |

   Пластовая дегазация  |

|
   «Саранская»  |

   К-10  |

   -  |

   0.00  |

   - » -  |

|
   «Саранская»  |

   К-7  |

   -  |

   0.89  |

   Дегазация в зонах разгрузки  |

|
   «Абайская»  |

   К-13  |

   К-13  |

   0.95  |

   Дегазация в зонах разгрузки, региональная гидрообработка  |


При дегазации
вертикальными скважинами с поверхности подрабатываемого пласта (рисунок 1)
скважины необходимо закладывать в районах с наименьшей вероятностью их
деформирования и уничтожения.
Эффективными являются
схемы дегазации в зонах разгрузки (рисунки 2, 3). Они обеспечивают
невыбросоопасное состояние и значительное снижение газоносности.
Стратегическим
направлением является заблаговременная подготовка шахтного поля, крыла, участка
к безопасной отработке путем их подработки и последующей интенсивной дегазации
как самого пласта, так и его спутников [5,
2].
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1.
Инструкция по безопасному ведению горных работ на
пластах, опасных по внезапным выбросам угля и газа. - Караганда: КазНИИБГП,
Утв. МЭиУП РК 21.06.1995 г., 1995. - 177 с.
2.
Перспективные геомеханические схемы
регионального управления выбросоопасным состоянием массива при разработке
угольных пластов на шахтах Карагандинского бассейна. – Л.: МУП СССР, ВНИМИ,
1991. – 54 с.
3.
Перспективные геомеханические схемы
регионального управления выбросо-и удароопасным состоянием массива при
разработке свит угольных пластов / Методические положения. – Л.: МПУ СССР;
ВНИМИ, 1989. – 25 с.
4.
Каталог внезапных выбросов угля и газа,
происшедших на шахтах Карагандинского бассейна. – Караганда: ДГП «Казахский
государственный научно-исследовательский институт по безопасности работ в
горной промышленности РГП, «Национальный научно-исследовательский центр по проблемам промышленной
безопасности», Агентство Республики Казахстан по чрезвычайным ситуациям, 2003 . – 155 с.
5.
Типовые схемы вскрытия и подготовки
новых горизонтов на действующих шахтах
Карагандинского бассейна//Караганда, КНИУИ, ИГД им. А.А. Скочинского,
"Карагандагипрошахт", 1986. - 97 с.
