УДК 519.71

Математика/5. Математическое моделирование

к.ф.-м.н. Копытова О.М.

Донецкий национальный технический университет, Украина

О возможности сохранения поведения автомата

при перебросках дуг

Введение

Сложные системы, взаимодействующие со средой, могут подвергаться деформирующим воздействиям с её стороны, вследствие чего может изменяться их поведение. В связи с этим возникают задачи анализа поведения систем, которые подверглись таким искажающим воздействиям. Одной из основных математических моделей систем является модель конечного автомата. Вышеуказанные задачи анализа поведения в рамках автоматной модели изучаются в теории экспериментов с автоматами, технической диагностике, теории синтеза дискретных систем, где они являются ключевыми. В частности эти вопросы становятся всё более актуальными в связи с широким внедрением различных микроэлектронных систем и компонент критического применения и повышенными требованиями к достижению необходимого уровня безопасности [1].

В ряде случаев автоматы, структура которых подверглась искажениям, могут быть устойчивыми к ним, сохраняя своё поведение неизменным. В настоящей работе продолжается исследование поведения автоматов Мили, когда в качестве искажающего воздействия выступает операция переброски дуг в графе переходов автомата. Известно [2], что в результате переброски ровно одной дуги в приведенном автомате или при изменении её выходной отметки получается автомат, не изоморфный исходному. В [3] были сформулированы достаточные условия сохранения поведения автоматом при переброске двух дуг, и было показано, что для любого натурального k > 1 существует приведенный автомат, в котором найдется подмножество из k дуг, одновременная переброска которых приводит к изоморфному автомату.

В настоящей работе основное внимание уделено получению необходимых условий, при которых переброска двух дуг приводит к автомату, эквивалентному исходному.

1.  Формальная постановка задачи

Основные определения теории автоматов можно найти, например, в [4].

Под автоматом будем понимать автомат Мили A=(A, X, Y, d, l ), где A, X, Y - алфавиты состояний, входов и выходов соответственно, а d, l − функции переходов и выходов. Как обычно, будем обозначать автомат символом множества его состояний. Автомат A будем рассматривать также как множество дуг ЕА, где дуга − это четверка (s,x,y,t), если d(s,x) = t, l(s,x) = y. Функции  d  и  l  обычным образом распространяются на множество  X*  всех входных слов конечной длины.

Два состояния a и b одного и того же автомата A или двух разных автоматов, соответственно A и B, называются эквивалентными, если для всякого входного слова рÎX* выполняется l (а, р) = l' (b, р), где  l' - функция выходов автомата A или B. Автомат называется приведенным, если все его состояния попарно неэквивалентны.

В дальнейшем будем рассматривать автоматы A и В, у которых входные и выходные алфавиты совпадают, то есть A = (A, X, Y, d, l )  и  B = (B, X, Y, d', l'). Как обычно, отображение φ: A → B будет называться изоморфизмом автомата A на автомат B, если для любых  aÎ A  и  xÎ X :

1) φ(d(а, х)) = d (φ(а), х);

2) l(а, х) = l'(φ(а), х),

причём для любой дуги  е' =(a', x, y , b')  автомата В найдётся такая дуга            е =(a, x, y, b) автомата А, что  е' =(φ(a), x, y, φ(b)). В этом случае автоматы  А  и  В  называем изоморфными и обозначаем А = В.

Пусть A =(A, X, Y, d, l ) − приведенный автомат и  е=(s, x', y', s1) − его дуга.  Под переброской дуги е, например, в состояние s2 будем понимать замену этой дуги на дугу(s, x', y', s2). Далее, если не оговорено противное, рассматриваются переброски, при которых s1≠s2. Пусть автомат  А'  получен из автомата  А  переброской некоторого множества  дуг М Í ЕА. Задача заключается в том, чтобы определить условия, при которых автомат  А'  остается изоморфным исходному автомату  A.

Пример сохранения поведения. Легко привести примеры, когда результатом пе­реброски в автомате двух дуг является новый автомат, не изоморфный исходному.

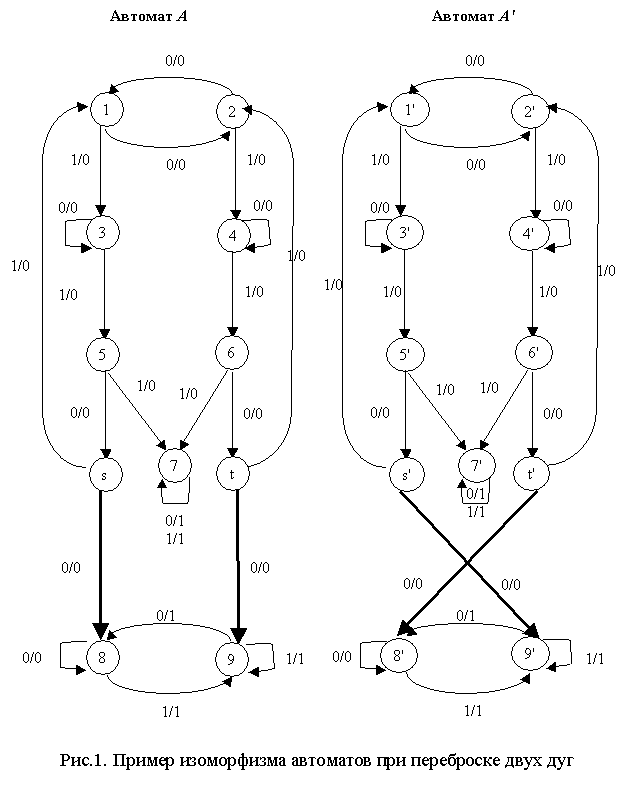

Рассмотрим противоположный пример, когда переброска двух дуг в приведен­ном автомате приводит к автомату, изоморфному заданному(см. рис.1). Автомат А' является результатом переброски двух дуг в автомате А: дуга(s, 0, 0, 8) перебрасывается в состояние 9, т.е. заменяется дугой(s, 0, 0, 9), а дуга(t, 0, 0, 9) перебрасывается в состояние 8, т.е. заменяется дугой(t, 0, 0, 8). Легко видеть, что отображение φ : A → А', такое, что: φ(1) = 2;  φ(2) = l;  φ(3) = 4;   φ(4) = 3;   φ(5) = 6;   φ(6) = 5;   φ(7) = 7;   φ(s) = t;   φ(t) = s;   φ(8) = 8;  φ(9) = 9,  реализует изоморфизм автомата A на автомат А',  т.е. автомат  А' также приведен и эквивалентен автомату  A.

2.  Необходимые условия сохранения поведения при переброске двух дуг

Пусть автомат  А'  является результатом переброски некоторых двух различных дуг в автомате A. Пусть, например, в автомате  А'  дуга(s, x', y', s1)  заменена  дугой(s, x', y', s2),  а дуга (t, x'', y'', t1)  заменена дугой(t, x'', y'',  t2).

Состояния  a и b автомата A называются  k-эквивалентными [4], если для всякого входного слова р длины k  выполняется равенство  l(а, р) = l(b, р). Обозначим через  εk отношение k-эквивалентности на множестве состояний А. Обозначим класс k-эквивалентности, содержащий некоторые состояния u, v, … через εk(u,v, …). Отношение эквивалентности обозначим через ε. Если      l(а, р) ≠ l(b, р)  для  некоторого  входного  слова   р,  то говорят, что слово



р различает состояния a и b.  Если k − минимальная длина слова р,  для которого l(а, р) ≠   l(b, р), то состояния  a и b автомата A называются  k-различимыми.



Состояния автомата  А'  будем помечать штрихом, а обозначения для функций переходов и выходов оставим без изменения. Одноименные состояния автоматов А'  и  А  вида (r,  r') назовем двойственными состояниями.  Пусть  А'  и  А  изоморфны и n −  множество состояний автомата А.

При доказательстве последующих утверждений будем пользоваться приёмом построения Рk-таблиц [2]  для автомата  В = А È А',  полученного приписыванием автомата А'   к автомату  А.

Лемма 1. Состояния  s  и  t    1-эквивалентны.

Доказательство. Предположим противное. Построим Рk-таблицы  для автомата В=АÈА' и рассмотрим как с ростом  k = 1, 2, … распадаются классы k-эквивалентности, содержащие s и t. Заметим, что в силу изоморфизма А'  и  А, каждый класс в Рk-таблицах должен содержать чётное число состояний − одинаковое число штрихованных и нештрихованных состояний.

 Так как значения функций выходов автоматов  А и А'  одинаковы, то в таблице Р1  каждый класс эквивалентности состоит из пар двойственный состояний. Отсюда следует, что (s, s') Î P1, (t , t') Î P1, но в силу исходного предположения, (s, t) Ï P1. Из правил построения Рk-таблиц следует, что с ростом k каждый класс в таблице Рk  будет состоять из пар двойственный состояний до тех пор, пока не распадётся хотя бы одна из пар (s, s')  или  (t, t').   Так как  А приведен, то найдутся такие i  и  j, что (s1, s2)Î Pi-1,  но  (s1, s2) Ï Pi   и  (t1, t2)Î Pj-1,   но (t1, t2) Ï Pj,   где   1 £  i  £ n - 1,   1 £ j £  n - 1.  При этом   возможно, что  i = j.

Выберем l = min(i, j). Пусть для определённости l = i. Тогда в Pi все классы, по-прежнему, состоят из пар  вида(r, r'). При этом (s1, s1') Î Pi, (t1, t1') Î Pi,, но(s1, s2) Ï Pi.  Из построения  Рk-таблиц следует, что(s, s') Ï Pi+1, а класс состояний, эквивалентных состоянию s, содержит само s и, возможно, пары вида(r, r'). Следовательно, этот класс содержит нечётное число состояний, откуда следует, что  А и А'  не изоморфны. Полученное противоречие доказывает лемму.

Из леммы 1 вытекает

Следствие 1.  В автомате с двумя состояниями невозможно выполнить 2 переброски так, чтобы полученный автомат был изоморфен исходному.

Это следует из того, что при  n = 2  состояния  s  и   t  не являются 1-эквивалентными.

Лемма 2. (s, s') Ï ε,(t, t') Ï ε.

Доказательство. При доказательстве леммы 1 было показано, что существуют такие  i  и j,  что  (s1, s2)Î Pi-1,  но  (s1, s2) Ï Pi  и   (t1, t2)Î Pj-1,  но  (t1, t2) Ï Pj,  где  1 £  i  £ n - 1, 1 £ j £  n - 1. Отсюда   (s, s') Ï εi+1   и  (t, t') Ï εj+1,   и значит, (s, s') Ï ε  и  (t, t') Ï ε.

Лемма 3.  Для  автомата   В = А È А'   существует  минимальное   k > 1  такое, что (s, s',  t,  t') Î εk-1,  (s, t) Ï εk,  (s,  t') Î εk,,  (s',  t) Î εk  и для всех состояний   r ≠ s, t справедливо (r, r')Î εk.

Доказательство. Из леммы 2 следует, что существует минимальное k1 такое, что(s, s') Ï εk1   или  (t, t') Ï εk1   или  одновременно (s, s') Ï εk1   и  (t, t') Ï εk1.  Заметим, что в таблице Pk1  все состояния, кроме  s  или  t  или их обоих, входят в классы эквивалентности двойственными парами вида (r, r'). С другой  стороны, в силу приведенности автомата  А, существует минимальное  k2,  при котором (s, t)Ï εk2.   Покажем, что    k1  =  k2 .

Предположим, что k1  ≠  k2.  Рассмотрим два возможных случая:

1. k2 < k1.  Тогда   εk2 (s, s')  ≠  εk2 (t, t'), причём в таблице  Pk2  все классы состоят из пар двойственных состояний. Отсюда следует, что в таблице Pk1 один из классов εk1 (s) или εk1 (t) либо оба эти класса содержат нечётное число состояний. Но тогда автоматы  А и А'  не изоморфны.

2.  k1 < k2.   Пусть  для определённости   (s, s')Ï εk1. Возможны следующие два случая:

a)            (t, t') Î εk1.  Тогда в таблице Pk1  все состояния, кроме  s  и  s' ,  входят в классы k1-эквивалентности вместе со своими двойственными. Но тогда класс εk1 (s) , равно как и класс εk1 (s'), содержат нечётное число состояний, откуда следует, что  А  и  А'   не изоморфны;

b)           (t, t') Ï εk1.   Поскольку   k1 < k2,  то (s,t) Î εk1.  Тогда в таблице Pk1  состояния  s'  и  t'  не входят в класс εk1 (s,t) . При этом  все остальные состояния, отличные от s и  t, входят в классы таблицы Pk1  двойственными парами. Отсюда следует, что класс εk1 (s,t) содержит нештрихованных состояний больше, чем штрихованных. Следовательно,  А  и  А'  не изоморфны.

Полученное противоречие доказывает, что k1  =  k2. Другими словами, следующие пары состояний: (s, t),  (s, s'),  (t, t')  являются k-различимыми, где k = k1 = k2. Нетрудно видеть, что  единственный  способ  разбиения класса   εk-1 (s, s' , t,  t')  следующий: (s,  t') Î εk,  и     (s',  t) Î εk . Лемма доказана.

Теорема 1. Справедливы следующие утверждения:

1)                       на перебрасываемых дугах отметки входных символов совпадают: x' = x'' , причём  x'  есть начальная буква кратчайшего слова, различающего  s  и  t;

2)                       на перебрасываемых дугах отметки выходных символов совпадают: y'= y'';

3)                       состояния  s  и  t,  из которых перебрасываются дуги,  различны.

Доказательство. Докажем утверждение 1). По лемме 3 существует минимальное k такое, что класс    εk-1 (s, s' , t,  t' )  в таблице  Pk  разбивается  на два класса:  εk  (s, t')  ≠  εk  (t, s').  Пусть p = x1 x2 … xk − слово минимальной длины k, различающее s и t. Обозначим  u = d ( s , x1)  и  v = d ( t, x1).  Так как   x1 − начальная буква кратчайшего слова, различающего s  и  t,  то (u, v) Ï εk-1.   Покажем, что x1 = x'  =  x''.

Предположим противное.  Возможны два случая: 1) x1  ≠  x',  x''  и  2)  x1= x'  ≠  x''  либо  x1= x''  ≠  x'.  Рассмотрим каждый из них.

Пусть x1  ≠  x',  x'' . В силу по леммы 3   для всех i<k   в таблице Pi  любой  класс состоит из пар вида(r, r'),  Поэтому  (u, u') Î εk-1,  (v,  v') Î εk-1.   Учитывая, что(u, v) Ï εk-1, получаем : (u, v') Ï εk-1. Но тогда (s, t') Ï εk,  что противоречит лемме 3.

Пусть теперь  x1 =  x'  ≠  x''  или   x1 =  x''  ≠  x'.  Предположим для определённости, что x1 =  x'  ≠  x''.  Тогда   u = d ( s , x1)  =d ( s , x' ) =s1. По лемме 3   (s, t) Î εk-1,   но (s, t) Ï εk.  По вышесказанному  (u, v) Ï εk-1 ,  т.е. (s1, v) Ï εk-1. При этом (s1, v) Î εk-2 ,  так как в противном случае  состояния   s  и   t  были бы  (k - 1)-различимы.  Из леммы 3 следует, что      (s1, s1', v, v' ) Π εk-2    и   ( s1,  s1' ) Î εk-1, (v,  v' ) Î εk-1. Следовательно, (s1, v' ) Ï εk-1. Но тогда (s, t' ) Ï εk,  что противоречит лемме 3. Случай   x1= x''  ≠  x'   рассматривается аналогично.

Итак, в обоих случаях пришли к противоречию. Следовательно, x1 = x' = x''.

Докажем утверждение 2).   По  лемме 1  l (s, x) = l (t, x)  для  любого входного символа  х.   По  доказанному  утверждению 1)   x'= x''.  Отсюда             y'  = l (s, x') = l (t, x') = y''.

Докажем утверждение 3). Из утверждений 1) и 2) следует, что обе перебрасываемые дуги должны иметь одну и ту же вход-выходную отметку. Поскольку из одного и того же состояния нельзя перебросить две различные дуги с одинаковыми вход-выходными отметками, то утверждение 3) справедливо.

Теорема доказана.

Заключение

Полученные необходимые условия сохранения автоматом поведения при перебросках дуг совместно с достаточными условиями из [4] дают определённый инструментарий, позволяющий исследовать поведение такого рода автоматов.

Условия допустимой переброски для двух дуг  могут быть расширены на переброску 2k дуг в случае, когда множество М  может быть разбито на двухэлементные классы дуг, для каждого из которых независимо выполняются найденные условия.

Список литературы

1.       Малиновский М.Л. Синтез безопасных автоматов с функциональной деградацией. Управляющие системы и машины, 2010, №1, с. 84 − 91.

2.       Грунский И. С., Копытова О. М. О структуре контрольного эксперимента для определенно-диагностируемого автомата. Теория управляющих систем,  Киев: Наукова думка, 1987, с. 40 − 54.

3.       Копытова О.М. О структуре автоматов, сохраняющих поведение при перебросках дуг. Труды VIII Международной конференции "Дискретные модели в теории управляющих систем". Москва: Макс-Пресс, 2009, с. 155 − 159.

4.       Грунский И.С., Козловский В.А. Синтез и идентификация автоматов. Киев: Наукова думка, 2004.
