Входная характеристика суперионика

Современная техника физического эксперимента, а также технология полупроводниковых и других материалов заинтересованы в развитии методов дозирования кислорода [1] .

В этом отношении перспективны материалы на основе оксидов IV В – примесные твердые оксидные ионные проводники (ТОИП), называемые также высокотемпературными или твердыми оксидными электролитами. Они отличаются исключительно кислородноионным переносом в широком диапазоне температур Т, и парциальных давлений кислорода Р. Высокотемпературную кубическую с решеткой флюорита модификацию диоксида циркония ZrO₂ стабилизируют во всем диапазоне температур добавлением катионов меньшей валентности. Недостаток заряда компенсируется активными вакансиями, по ним осуществляется перенос анионов кислорода О^-2.

Твердый раствор ZrO₂ +12 мол. % CaO при Т = 1000⁰С имеет удельную электропроводность σ =5,5 10^-2 (Ом см)^-1 и сохраняет ионную долю электропроводности t_u ≥0,99 вплоть до парциального давления кислорода P = 10^-20 атм. При меньших давлений Р, часть кислорода покидает решетку, заряд компенсируется электронами, растет электронная составляющая проводимости, материал электролита деградирует «восстанавливается» [2].

На электродах перегородки из такого материала, разделяющий объемы с Р^' > Р_х, существует электродвижущая сила (ЭДС) Е:

E=ln (1)

(здесь R- универсальная газовая постоянная, F – число Фарадея, Т-температура окружающей среды, -парциальное давление кислорода в окружающей атмосфере равное 0.21*10⁵ Па, Р_х –искомое давление кислорода). Это явление используют в топливных элементах, термодинамических исследованиях, газовом анализе.

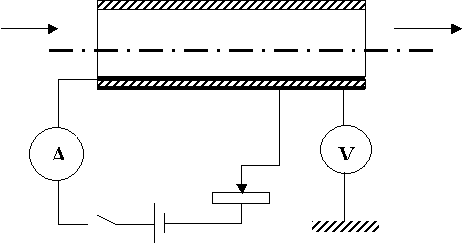

Развитие получил кислородный насос (КН) – устройство дозирования кислорода в газовом потоке (рис.1). Пропуская через такую перегородку ток от внешнего источника, дозируют кислород в одном из объемов. В этом состоит принцип кислородного насоса. В случае дозирования кислорода в газовом потоке перегородкой служит стенка трубки, которая с одной парой электродов образует качающую КС, с другой – измерительную секцию (КС и ИС). По трубке со скоростью пропускают инертный газ с концентрацией кислорода P^I. Значение Р на выходе кислородного насоса (КН) зависит от величины тока I в цепи КС:

I=ln (2)

где r – сопротивление перегородки или стенки трубки кислородного насоса.

J, P^I J, P

R

Е

Рис.1

Определяют Р_о по величине Е, измеряемой на электродах измерительной секции ИС:

(3)

Р_{о =} Р¹ ехр ( )

(здесь Р¹ – концентрация, или парциальное давление кислорода вне трубки равное 0.21*10⁵Па) [3].

Исследована теоретическая входная характеристика (ВХ) идеализированного устройства в предположении, что ТОСП сохраняет исключительно кислородно-ионную проводимость при всех условиях, в том числе при сколь угодно малых коцентрациях кислорода в газе. В области глубокой откачки она кончается вертикальным участком при токе насыщения

(4)

когда носители поставляемые входным газовым потоком, полностью израсходованы, дальнейшее увилечение тока через КС невозможно.

Создание на основе твердых оксидных суперионных проводников или твердоэлектролитных датчиков (первичных преобразователей) и систем контроля и автоматизации – одно из интенсивно развивающихся направлений прикладной физики твердого тела. Именно в этом направлении на сегодняшний день достигнут наиболее осязаемые практические результаты.

Твердоэлектролитные датчики успешно конкурируют с другими типами первичных преобразователей и находят все более широкое практическое использование. Обусловлено это тем, что эти датчики обладают целым рядом преимуществ и часто позволяют решать такие практические задачи, которые другими средствами реально решить не удается.

Наиболее широко используются датчики двух типов: потенциометрические и кулонометрические. Однако, предложены и начинают находить применение и датчики, в которых использованы другие принципы работы.

До недавнего времени внимание исследователей и разработчиков было сосредоточено, в основном, на высокотемпературных датчиках с оксидным электролитом, предназначенных для определения содержания кислорода или кислородного потенциала в газообразных и жидких средах, а также так называемого кислородного коэффициента твердых оксидов переменного состава [4].

Принципиальные возможности твердоэлектролитных датчиков весьма широки. Так, например датчики с кислородпроводящим оксидным электролитом типа стабилизированного диоксида циркония, позволяют определять парциальное давление кислорода в газовых средах от нескольких десятков атмосфер до 10^-26 атм.

Однако, при практическом их использовании необходимо принимать во внимание, что ошибки измерений будут зависеть от реальных условий применении датчика: интервала концентраций компонента, мешающих примесей, температуры и т.п. В случае потенциометрических датчиков особое внимание необходимо обратить на создание условий, обеспечивающих равновесие на электродах по отношению к измеряемому компоненту, на возможность диффузии компонентов в электролите.
