Використання перетворень Уолша

під час підготовки даних до передавання

Як відомо, сучасна теорія зв’язку для аналізу процесів використовує систему синусоїдних та косинусоїдних функцій. Пояснюється це рядом причин. Одною з них являється простота отримання гармонічних коливань. Іншою не менш важливою причиною є те, що гармонійні сигнали проходять без перешкод через лінійні інваріантні в часі системи.

При гармонічних (синусоїдних, косинусоїдних) впливах ці коливання зберігають свою форму при проходженні їх через будь-яку лінійну систему. Вихідні коливання можуть відрізнятися при цьому від вхідних тільки по амплітуді і по фазі.

Разом з тим передавання дискретних сигналів показує перспективність використання функції Уолша. Аналогічно вищезгаданим, вона є ортогональною системою, а властивості ряду Фур’є повністю відповідають ряду, побудованому на цих функціях. В наш час вже активно розробляються багатоканальні системи на основі функцій Уолша.

Для нормованих функцій Уолша прийняте позначення wal(n,), де n – номер функції, а знаходиться в інтервалі 0 < < 1. Звичайно розглядається безліч функцій Уолша wal(n,) при n = 0, 1, ..., N – 1, де N = 2i, і = 1, 2, 3, ...

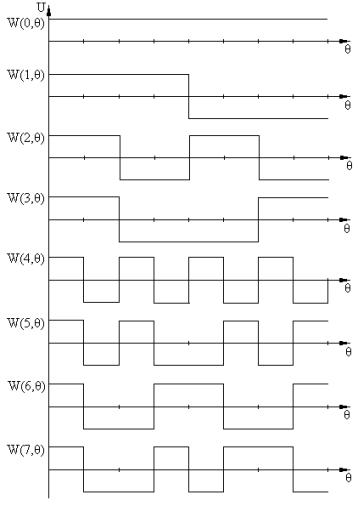

Перші вісім функцій Уолша зображені на рис. 1. Функції Уолша розрізняють за їх порядком і рангом. Під порядком мають на увазі максимальний з номерів розрядів, який вміщує одиницю, при двійковому представленні числа n, рангом називають кількість одиниць у двійковому поданні n. Наприклад, порядок і ранг функції wal(5,) дорівнюють відповідно 3 і 2, оскільки двійковим вираженням числа 5 є 101. Функції Уолша можуть бути представлені у вигляді добутку функцій Радемахера, виражених у двійковому коді Грея.

Для формування функцій Уолша може використовуватися і те, що добуток будь-яких двох функцій Уолша дає деяку іншу функцію Уолша. Якщо n_l — номер однієї з вихідних функцій і n₂— номер другої з них, то номер одержуваної при їхньому добутку функції визначається як n₁ n₂, тобто

wal(n_l,) wal(n₂,) = wal(n_ln₂, ).

Вказані функції можуть використовуватися не лише для спеціального аналізу, але й для апроксимації функцій, що дозволяє залучати їх для підготовки інформації, що має передаватися з метою стискання та захисту.

Засади побудови алгоритму полягають в тому, що на передавальному і приймальному боці інформація зберігається у вигляді комп’ютерних файлів, кожен з яких можна розглядати як таблично задану функцію та можна зчитувати з пам’яті комп’ютера у вигляді стандартного блока, довжина якого встановлюється в діалоговому режимі. Визначення номерів функцій Уолша, які апроксимують дану послідовність дискретних значень (байт) дозволяє передавати до каналу зв’язку не інформацію, а функції Уолша. На приймальному боці інформація може бути відновлена в повному обсязі [1].

Функція Уолша wal(j, J) визначається різницевим рівнянням

. (1)

де використовується для найбільшого цілого числа, меншого чи рівного ;

p = 0 або 1;

j = 0,1,2,….;

wal(0;) = 1 для ;

wal(0;) = 0 для

Для пояснення цього різницевого рівняння доцільно розглянути функцію wal(j;). Функція wal(j; 2) має той самий вигляд, що і функція wal(j;), але стиснута до інтервалу . Функція wal[j;2(+1/4)] отримується зі зсувом wal(j;2) вліво на інтервал і wal[j;2(-1/4)] отримується зі зсувом wal(j;2) вправо на інтервал _.

В якості приклада можна розглянути випадок j = 0, p = 1 і j = 0, p = 1 .

Використовуючи значення [0/2] = 0 [2/2] = 1, можна отримати

wal(1,0) = (-1)⁰⁺¹

wal(5,0) = (-1)¹⁺¹ _.

Добуток двох функцій Уолша дає іншу функцію Уолша: wal(h,) × wal(k,) = wal(r,). Це співвідношення може бути легко перевірено, якщо записати різницеве рівняння для wal(h,) та wal(k,) і помножити одне на одне. Виявляється, що добуток wal(h,) та wal(k,) задовольняє різницевому рівнянню виду (1).

Визначення значень r з різницевого рівняння трохи громіздке. Однак результат виходить простий: r дорівнює сумі h та r за модулем 2

wal(h,0) × wal(k,0) = wal(h k , ) (2)

Знак вказує на додавання за модулем 2. Система функцій Уолша, ортогональна і повна на всьому інтервалі , позначається де - дійсне число. З них можна визначити підклас функцій Уолша, знайомих як функції Радемахера:

cal(2k,) = cal(1,2k);

sal(2k,) = sal(1,2k); (3)

де k =

У двійковому вигляді

де дорівняє 1 або 0. Число називається двійково-раціональним, якщо сума має кінцеву кількість членів.

Функції cal(,) та sal(,) можливо визначити:

cal (,) =

sal(,) =

Наступні додаткові формули також важливі під час обчислень з функціями Уолша

wal(μ,) = wal (0,), 0 < < 1;

cal(μ,) = cal(0,), i

sal(μ,) = sal(0,), i – 1 < < i;

cal() = cal(μ,) × cal() ;

sal() = sal(μ,) × sal() .

Величина дорівнює половині середньої кількості змін знаків cal(μ,) та sal(μ,) на інтервалі часу довжиною 1.

В розглянутому випадку сходимість ряду буде вищою ніж для ряду Фур’є, оскільки для аналізу прямокутних сигналів в даному випадку використовуються не синусоподібні функції, а прямокутні ортогональні. Це означає, що для апроксимації вихідної послідовності необхідно значно менше членів рівняння і кінцевий обсяг даних буде меншим без втрат інформації. Також алгоритм оброблювання даних спрощується, тобто до каналу зв’язку необхідно передавати меншу кількість даних, за рахунок чого скорочується час передавання і підвищується ефективність використання каналу [2].

Певний нюанс полягає в тому, що до каналу зв’язку передається не сама інформація, а номери функцій Уолша, і без знання початкових умов і алгоритму перетворення відновити інформацію неможливо, тобто зберігається конфіденційність інформації.

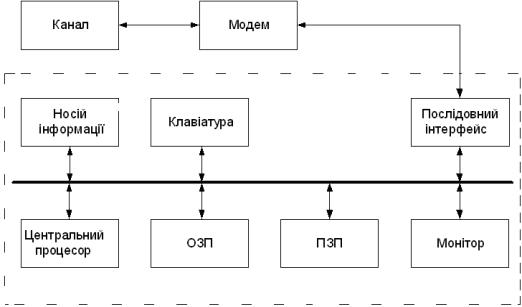

Рис. 1 – Схема реалізації способу кодування та передавання інформації

Рис. 2 – Схема програмного забезпечення для режиму передавання інформації

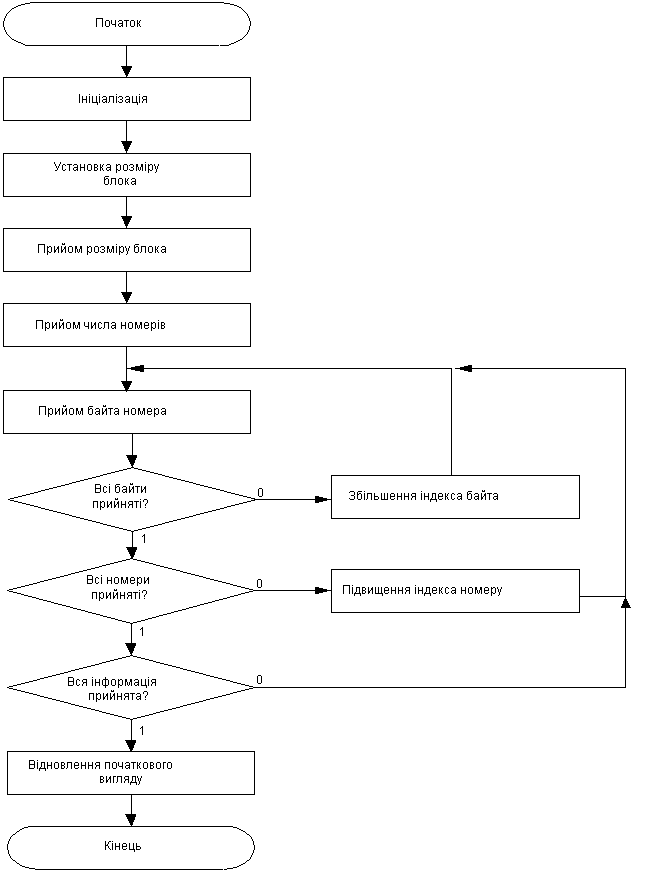

Рис. 3 - Схема програмного забезпечення для режиму приймання інформації.

Описаний алгоритм може бути реалізований за допомогою структурної схеми, наведеної вище.

Далі на рис. 2 подана схема програмного забезпечення для режиму передавання інформації; на рис. 3 – схема програмного забезпечення для режиму приймання інформації.

Відновлення блоку початкової інформації здійснюється за рахунок двійкового додавання функції Уолша з відповідними номерами.

Ефективність реалізації алгоритму буде найбільшою для передавання інформації саме в оптичному діапазоні, що набуває зараз широкого розповсюдження.
