УДК 681.5:691

Преподаватель кафедры «ПиАТП» Еруланова А.Е.

Восточно-Казахстанский Государственный технический университет, им. Д. Серикбаева

ДВУХКАНАЛЬНАЯ СИСТЕМА УПРАВЛЕНИЯ НЕПРЕРЫВНЫМ ДОЗИРОВАНИЕМ СЫПУЧИХ МАТЕРИАЛОВ

Разработан дозатор непрерывного действия, который относится к дозирующей технике и может быть использован в системе непрерывного автоматического дозирования сыпучих материалов в цементной, горно-металлургической, дорожно-строительной, химической и других отраслях промышленности. Цель разработки заключается в повышении точности дозирования путем поддержания оптимальной погонной нагрузки, устранение явления «зависания» дозируемого материала.

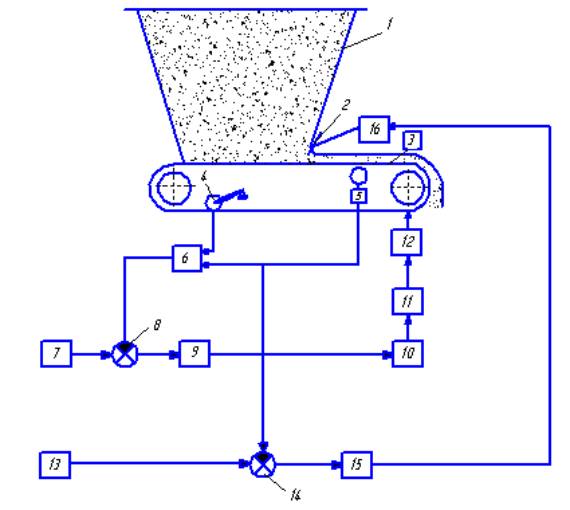

На рисунке 1 изображена схема дозатора непрерывного действия, работающего следующим образом. Материал из бункера 1 поступает на ленточный транспортер 3. Значение текущей погонной нагрузки на ленте транспортера преобразуется весоизмерительным устройством 5. Датчик скорости транспортерной ленты 4 преобразует скорость ленты в сигнал, удобный для дальнейшего использования. Сигнал скорости транспортерной ленты с датчика скорости транспортерной ленты 4 и сигнал текущей погонной нагрузки с весоизмерительного устройства 5 поступает на вход множительного устройства 6. Таким образом, на выходе множительного устройства формируется сигнал производительности. Этот сигнал подается на устройство сравнения производительности 8, где сравнивается с заданной производительностью, формируемой задатчиком производительности 7 и направляется на регулятор производительности 9. Регулятор производительности 9 посредством устройства для регулирования скорости для транспортерной ленты 10, электродвигатель 11 и редуктор 12 изменяет скорость движения транспортерной ленты.

Рисунок 1 – Структурная схема дозатора непрерывного дозирования

Сигнал текущей погонной нагрузки с весоизмерительного устройства 5 подается на устройство сравнения погонной нагрузки 14, где сравнивается с задающим сигналом от задатчика погонной нагрузки 13. Сигнал рассогласования поступает на регулятор погонной нагрузки 15 и формирует управляющее воздействие на заслонку 2 с помощью привода заслонки 16.

В результате такой работы поддерживается заданная погонная нагрузка, соответствующая своему оптимальному значению и обеспечивается максимальная точность дозирования.

Литература:

1. Григорьев Г.Г., Мальцев В.К., Толмачев А.Ф. Весовой ленточный дозатор фирмы «Спенсер». «Испытательные машины, приборы автоматизации взвешивания и дозирования» № 2(18), Москва, 1968 г. С. 34-38.

2. Патент №1002. Республика Казахстан. Весовой дозатор непрерывного действия. Опубликован 1994 г.
