Применение геотекстильных материалов в обратных фильтрах гидротехнических сооружений

Обратным фильтром называется слой фильтрующей пригрузки, препятствующий выносу мелких частиц грунта из тела или основания плотины. Обратный фильтр устраивают из двух-трех слоев однородных грунтов (песок, гравий, галька или щебень) или иных пористых материалов, как например, пористый бетон, пористая ткань и другие материалы, подобранные в соответствии с установленными критериями, направленными на предотвращение выноса фильтрационным потоком или волной мелких частиц из защищаемого грунта плотины или ее основания.

В настоящее время для устройства обратных фильтров широко применяется геотекстильный материал, с отличными эксплуатационными характеристиками.

Используемый при возведении гидротехнических объектов геотекстиль позволяет решить огромный спектр задач. В частности, позволяет осуществить укрепление берега, разделить строительную насыпь и материалы грунта, образовать прочный фильтрационный слой (обратный фильтр).

Геотекстиль обеспечивает достаточную водопроницаемость берегового укрепления. Как правило, применяется нетканый геотекстиль.

Его еще называют «иглопробивным» за счет способа изготовления. Производят геотекстиль из полиэтиленовых волокон, которые на производство поступают в прессованном виде, чтобы их распрямить используют технологию распушения, где под действием потока воздуха под большим давлением происходит разделение волокон на нити. Затем их сплетают в хаотичном порядке и пробивают на специальном оборудовании иглами, в конструкции которых предусмотрены крючки. Таким образом, нити сплетаются между собой, образуя крепкое и прочное полотно, но хорошо пропускающее воду.

Специфика строительства гидротехнического сооружения (бассейнов, водохранилищ, каналов подпорных стен и др.) требует создания надежной дренажной системы. Иглопробивное полотно проявляет высокие фильтрующие способности: задерживает даже мелкодисперсные загрязнения и прекрасно пропускает воду (Рис.1, 2, 3).

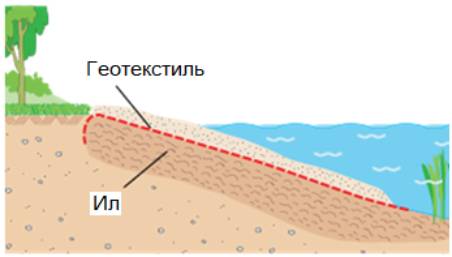

Рис.1. Применение геотекстиля при устройстве откосов.

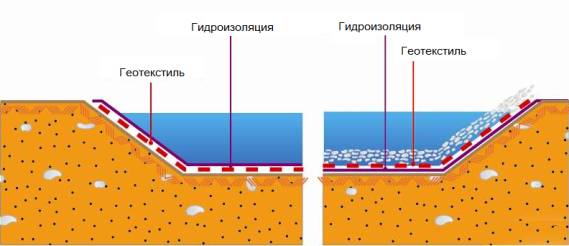

Рис.2. Применение геотекстиля при устройстве каналов.

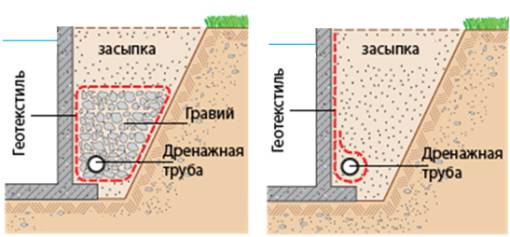

Рис. 3. Применение геотекстиля в дренажных устройствах подпорных стен

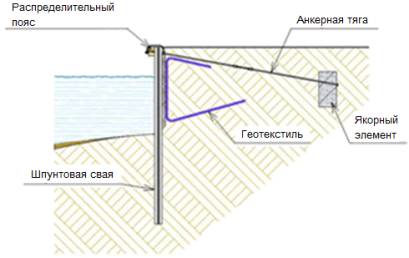

Рис. 4. Применение геотекстиля при устройстве шпунтового ряда свай.

Применение дренажных конструкций с использованием геотекстильных материалов полностью исключает необходимость использования зернистых материалов, значительно упрощает контроль за качеством строительства, обеспечивает сокращение сроков строительства, трудозатрат, транспортных расходов, позволяет экономить 1500 куб.м песка и 300 куб.м щебня на каждые 100 пог.м дренажа.
