К вопросу о моделировании гидродинамики в аппаратах с мешалками и
повышенным количеством отражательных перегородок
Распространенность процессов механического
перемешивания жидких сред в химической, пищевой и смежных отраслях общеизвестна
[1]. Однако разнообразие типов перемешивающих устройств, геометрии аппаратов,
свойств перемешиваемых сред и условий проведения технологических процессов
затрудняло инженерные расчеты и подбор соответствующего оборудования, а
сложность гидродинамической картины в аппарате с мешалкой и внутренними
технологическими устройствами не позволяла адекватно прогнозировать
работоспособность нестандартного или разрабатываемого оборудования. Ситуация
изменилась с внедрением в практику инженерного анализа численных методов
расчета и программ САПР, что, в первую очередь, связано со стремительным ростом
вычислительных возможностей компьютерной техники, и усовершенствованием
алгоритмов численного моделирования турбулентных течений (особенно на основе полуэмпирических теорий турбулентности) совместно с задачами тепло- и массообмена,
гидродинамики двух- и многофазных течений [2]. Но несмотря на интенсивное
развитие вычислительной техники и успехи, достигнутые как в области построения
эффективных численных алгоритмов решения задач гидромеханики и
тепломассопереноса, так и в разработке сопутствующего математического
обеспечения, проблема численного
моделирования турбулентности остается одной из наиболее сложных и
актуальных проблем механики жидкостей. В современные САПР включены обычно
несколько моделей турбулентности, например, стандартная k-ε
модель и ее модификации [3], k-ω модель, SST модель Ментера, полная модель напряжений Рейнольдса BSL и другие
[2], и использование той или иной модели зависит от ее исходной направленности,
ресурсоемкости и, в конечном итоге, от опыта пользователя. Моделирование работы
аппаратов с мешалками при разработке нового оборудования требует проведения
междисциплинарного анализа “гидродинамика-тепло-массообмен” с большим
количеством предварительных прогонов для выбора адекватной модели
турбулентности, анализа сходимости итерационного процесса, проверки сеточной
независимости, поэтому получение упрощенных моделей, в достаточной степени
отражающих технологический процесс, но менее требовательных к вычислительным
ресурсам и более экономных по отношению к машинному времени, является
актуальной задачей. Подобную модель можно построить для аппаратов с мешалками и
увеличенным количеством отражательных перегородок, особенности работы которых
указаны в [4,5].
Основные
аспекты исследований. Гидродинамика в
аппаратах с увеличенным количеством отражательных перегородок имеет характерные
особенности, основной из которых является быстрое снижение модуля
тангенциальной составляющей скорости при удалении от области, заметаемой
вращающимися лопастями мешалки, что, например, и обуславливает отсутствие
воронки даже при интенсивном перемешивании. При этом потоки жидкости при
удалении от мешалки расслаиваются на набор крупномасштабных вихрей,
расположенных в вертикальных плоскостях и образующих восходящие потоки в
каналах между отражательными перегородками и нисходящие в центре аппарата. При
моделировании работы таких аппаратов в уравнениях движения, записанных в
цилиндрической системе координат, появляется возможность принудительного
задания поля тангенциальной составляющей скорости v, переноса членов, включающих ее в правую часть и
обращения с ними как с объемной силой (возможность задания которых предусмотрена во всех современных САПР), и
перехода к двумерной осесимметричной нестационарной задаче вида:

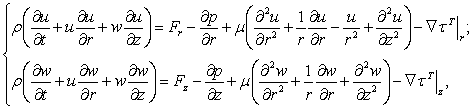

(1)
где u, w – радиальная и осевая составляющие скорости соответственно,
м/с, p – давление, Па,
µ - динамический коэффициент вязкости, Па·с, τT – тензор рейнольдсовых напряжений, вид которого
зависит от выбранной модели турбулентности,
и, в соответствии с вышесказанным:
(2)
(3)
Некоторые результаты. В соответствии с указанной моделью были проведены
расчеты конвективно-диффузионного массообмена в аппаратах с мешалками различных
типов и повышенным количеством отражательных перегородок. Пример расчета для
лопастной мешалки показан на рис. 1. Объемные силы задавались в соответствии с
(3).
|
|
|
|
|
|
Рис.1. Распределение концентраций во времени для
аппарата с лопастной мешалкой и
повышенным количеством отражательных перегородок |
|||
