В настоящее время резко
увеличилась добыча калийных и других руд как за счет реконструкции, так и за
счет строительства новых рудников. Появляются удаленные участки, где ведутся
работы и куда необходимо подать требуемые объемы воздуха. В связи с этим
применение эжектирующих установок может решить поставленные задачи. При
реконструкции рудников выполняются проекты, в которых должен быть раздел
«Вентиляция». В разделе моделируется вентиляционная сеть. При моделировании
необходимо знать аэродинамические характеристики вентиляторов-эжекторов, для
чего следует разработать методики расчета этих характеристик с учетом
особенностей размещения вентиляторов-эжекторов, типа вентилятора, формы
выработки и других параметров.
На
рис.1 показаны эжектирующие установки, в которых роль источника свободной
(рабочей) струи играет одиночный вентилятор, установленный прямо на почве
выработки у ее стенки, чтобы не мешать движению транспорта. Производительность
установки равнялась Qo
= 48,8 м3/с при собственной производительности вентилятора Qв =
25,0 м3/с, т.е. коэффициент эжекции составлял
= 1,95.
Использование эжектирующих установок в
различных рудниках позволило в большинстве случаев увеличить поступление
воздуха в рабочие зоны более чем в 2 раза, обеспечив при этом нормальные
условия труда и безопасность работ.
|
|
|
|
а |
б |
|
Рис.

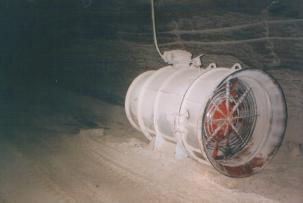

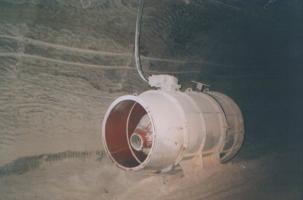

1. Эжектирующая установка на базе
вентилятора ВМЭ-12 в западном транспортном
штреке рудника СКРУ-1 (г. Соликамск) а – вид установки со стороны
входного отверстия вентилятора; б – вид установки со стороны
выходного отверстия вентилятора. |
|
Необходимость решения задачи, установления
характера взаимодействия струй воздуха, создаваемых вентилятором-эжектором и
вентилятором главного проветривания, определяется тем, что существующие методы
расчета общего объема воздуха, проходящего по выработке при установке в ней
вентилятора-эжектора, базирующейся на условии постоянства движения масс, не
учитывает закономерности распространения свободной струи воздуха и ее характера
раскрытия в зависимости от соотношения площадей поперечного сечения выработки и
выходного отверстия вентилятора-эжектора. Так же не учитывается и потеря
энергии при смешивании эжектирующего (рабочего) и эжектируемого потоков
воздуха, которые в значительной мере определяются характером взаимодействия
вышеуказанных поток воздуха в горной выработке.
Точный расчет воздухораспределения в
вентиляционных сетях шахт и рудников любой сложности возможен только при
наличии точной величины аэродинамического сопротивления выработки (или сети
выработок), которое преодолевается эжектирующей установкой. Однако существующие
методы расчета общего объема воздуха, проходящего по выработке в месте
установки вентилятора-эжектора не рассматривают научно обоснованных
рекомендаций по определению аэродинамического сопротивления выработок
вентиляционной системы любой сложности, преодолеваемого эжектирующей
установкой.
Фактическое воздухораспределение по
отдельным контурам и выработкам вентиляционных сетей любой сложности зависит не
только от аэродинамического сопротивления отдельных ветвей (одиночных горных
выработок или группы их), преодолеваемого эжектирующей установкой, но и места
установки последней в вентиляционной сети.
Решение этих проблем может быть достигнуто
на основе детального изучения эжекционных процессов и выявления характера
взаимодействия воздушных потоков, создаваемых вентилятором эжектором и
вентилятором главного проветривания.
Литература
1. Мохирев Н.Н., Радько В.В. Инженерные
расчеты вентиляции шахт. Строительство. Реконструкция. Эксплуатация. -М.: ООО
«Недра-Бизнесцентр», 2007. -324 с.
