Технические науки/5. Энергетика

Фатыхов Р.И., Шаров В.В.

Казанский государственный энергетический университет, Россия

СИСТЕМА АВТОМАТИЧЕСКОГО КОНТРОЛЯ И УЧЕТА

ЭЛЕКТРОЭНЕРГИИ РАСПРЕДЕЛЕННЫХ ИЗМЕРИТЕЛЬНЫХ УСТРОЙСТВ

В настоящее время автоматизированные системы контроля и учета электроэнергии (АСКУЭ) представляют собой специализированные программно-технические комплексы, важной частью которых является автоматизированное рабочее место (АРМ) оператора, при работе на котором требуются специальные навыки. Подобные приложения, как правило, жестко привязаны к соответствующим операционным системам. Из-за наличия данных ограничений теряется мобильность, а сложность разработки АРМ устанавливает дополнительные ограничения для конечных пользователей. Поэтому использование вэб-интерфейса вместо специализированного рабочего места позволяет обеспечивать экономию на основе наиболее точного учета электроэнергии, а также простоту доступа к измерительной информации, как операторов, так и конечных пользователей. Рекомендуемый порядок разработки АСКУЭ приведен в [1].

В процессе исследований была разработана АСКУЭ без использования специализированных АРМ. Доступ к информации и управлению осуществляется при помощи вэб-интерфейса. В качестве измерительных приборов используется счетчик электроэнергии «Меркурий 230». Управление осуществляется при помощи микроконтроллера AT Mega128 по интерфейсу RS-485. Информация передается на сервера при помощи модема Siemens mc-35 через gprs соединение. Структурная схема АСКУЭ показана на рис. 1.

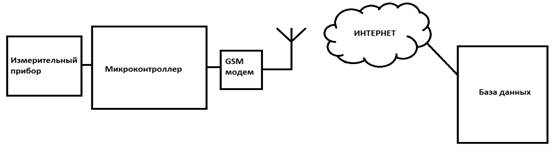

Рис.1. Структурная схема АСКУЭ

Один микроконтроллер может опрашивать и управлять 32 измерительными приборами [2]. Это ограничение связано с пределом протокола, который используется измерительными приборами. Данное ограничение легко обходится введением иерархической структуры, когда один управляющий контроллер обслуживает определенное количество контроллеров, связанных напрямую с приборами учета.

Управление и контроль данными осуществляется с веб-страницы. Для этого не нужно никаких специальных программных и технических средств. Для доступа к измерительной информации требуется лишь веб-браузер. В настоящее время веб-браузеры имеются на многих мобильных телефонах. Кроме того, вэб-интерфейс устанавливается лишь один раз на сервере. При этом нет необходимости устанавливать программное обеспечение на каждом ПК диспетчера, что порой вызывает некоторые затруднения. При наличии паролей доступа к АСКУЭ, можно осуществлять контроль и управление из любой точки, при наличии доступа в интернет. Вэб-интерфейс выбора расположения электросчетчиков показан на рис. 2.

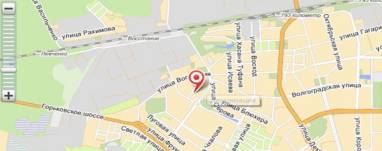

Рис. 2. Вэб-интерфейс выбора расположения счетчиков

В зависимости от типа доступа, предоставляемого пользователю, он имеет различные возможности получения измерительной информации от АСКУЭ. Например, диспетчер имеет право изменения параметров измерения, полный доступ к измеряемым данным, а, например, обычный пользователь может иметь доступ только к конечному количеству потребленной электроэнергии.

В результате решения задачи была разработана АСКЭУ распределенных измерительных устройств, использующая в своей основе вэб-интерфейс вместо специализированного рабочего места. АСКУЭ позволяет обеспечивать универсальность и простоту доступа к измерительной информации, как операторов, так и конечных пользователей на основе различных уровней прав доступа, определяемый на стороне сервера.

Литература:

1. ГОСТ 34.602-89. Техническое задание на создание автоматизированной системы. – М.: Стандарт, 1990. – 23 с.

2. Фатыхов Р.И., Шаров В.В. Программа контроля и управления измерительными устройствами на базе шины 1-Wire на основе использования последовательного порта. Свидетельство о государственной регистрации программы для ЭВМ №2014615007 от 15.05.2014г.
