Особенности приема телевизионных передач

Есть много причин от которых зависит качество приема телевизионных сигналов в городе, это: место расположение приемной антенны, вид поляризации, диапазон передаваемых телевизионных каналов, плотность и разно этажность застройки района.

Высотные здания, находящиеся на трассе приема, сильно ослабляют уровень принимаемого сигнала. Мешающее действие зданий распространяется на значительное расстояние, и образовывает зону тени. Волны, распространяющиеся от передающей антенны, пере излучаются об высотные здания, подобно пассивному ретранслятору (рис.1.1). Из-за этого на соседних домах нарушается прием сигналов.

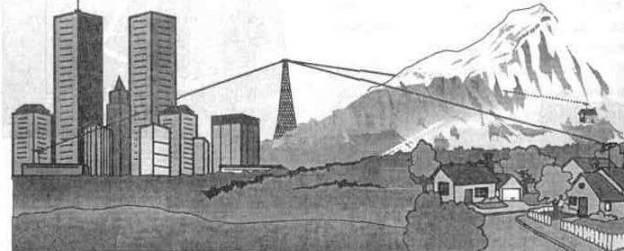

Рис. 1.1. Распространение телевизионных сигналов в городе (зона тени)

Если присутствует прямая видимость между приемной антенной и телецентром, то помимо прямой волны, на антенну приходят волны, отраженные от зданий, земли, крыш и других предметов (рис 1.2).

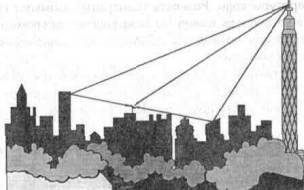

Рис 1.2. Распространение телевизионных сигналов в городе при наличии прямой видимости.

В микроволновых и дециметровых диапазонах во многих случаях используется не круговая поляризация волны, а линейная, это обусловлено удобством ее формирования и приема с учетом физических размеров. При наличии пере отраженных сигналов, качество телевизионного сигнала зависит от типа используемой поляризации. Точный характер поля, в условиях отраженных сигналов учесть невозможно, хотя можно предвидеть его наличие. Его определяют с помощью обследования и измерении условий приема. Вид используемой поляризации волны определенным образом влияет на распространение радиоволны. Промышленные устройства, зажигание машин, отражение от вертикальных стен зданий, деревьев и других вертикальные поверхности, создают поля, с вертикальной поляризацией волн (рис 1.3). По этой причине для ослабления помех в телевизионном вещаний используют горизонтально поляризованные волны.

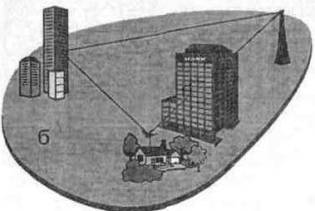

Рис 1.3. Влияние помех на прием:

А) индустриальные помехи, б) естественные помехи.

При работе в соседних каналах, в аналоговом вещании используют разные поляризации волн – для одной вертикальную, для другой – горизонтальную. Такое же решение принимают и для ослабления взаимных помех между двумя передающими центрами, работающих на совмещенных каналах (то есть при наличии частично перекрываемых зон вещания).

Так же повторные изображения могут возникать из-за рассогласования антенны и фидера. Дополнительные повторные изображения на экране появляются в результате отражения принятого сигнала от входа телевизора к антенне.

Повторные изображения заметны в многоэтажных домах, расположенных вблизи от телецентра. Это происходит из-за большой напряженности поля рядом с передающей антенной, и слабой экранировки входной цепи телевизора, вследствие чего, происходит проникновение внешнего наведенного сигнала на антенный вход. Время прохождения наведенного сигнала меньше, чем время прохождения сигнала, принятого антенной, поэтому на экране телевизора повторное изображение воспроизводится левее.

Проникновение сигнала возрастает с увеличением частоты телевизионного канала. Бороться с повторным изображением можно путем подбора места установки антенны, а также применением антенн с узкой диаграммой направленности и высокими показателями коэффициента защитного действия. Если антенна установлена в месте, закрытом от прямого сигнала, ее переносят на ближайшее высотное здание, с крыши которого открывается прямая видимость на передающую антенну.
