Оспанова Д.К.

Казахский агротехнический университет им. С. Сейфуллина, Казахстан

Энергосбережение в помещениях с использованием полых трубчатых сетоводов при горизонтальной направляющей системе естественного света.

Жизнедеятельность современного человека, будь то производственная, социальная, культурно-бытовая - требует организации освещения помещений.

В относительных единицах электроэнергия, затрачиваемая на освещение, может показаться незначительной, но в абсолютных цифрах представляет собой весьма внушительную величину. Более того, мировые тенденции таковы, что по мере развития производительных сил доля энергии, затрачиваемой на освещение, возрастает.

Именно поэтому вопрос правильной организации естественного освещения считается актуальным на сегодняшний день.

Исследования показали, что лампы дневного света отрицательно влияют на работу мозга. Повышенная утомляемость, раздражительность, рассеянность, проблемы со зрением – итог многочасовой работы при свете.

Традиционные вертикальные окна могут обеспечивать нормальное естественное освещение на расстояниях приблизительно 6 м от окна. Поскольку уровень естественного освещения уменьшается с возрастанием расстояния от окна, непропорциональное количество света должно поступить в окно комнаты для того, чтобы добиться незначительного увеличения освещения удаленной части комнаты. Это приводит к перегреву помещения и связанный с ним рост затрат на охлаждение и кондиционирование, что сводит «на нет» экономию электроэнергии.

Новым направлением естественного освещения и энергосбережения является применение полых трубчатых световодов с использованием горизонтальной направляющей системы естественного света.

С помощью полых трубчатых световодов можно использовать естественное освещение наиболее рационально, благодаря им свет проникает во все уголки помещения, что позволяет максимально осветить любую точку помещения естественным дневным светом.

Полые трубчатые световоды - линейные устройства, которые направляют естественный свет внутрь здания.

Они состоят из вертикально расположенной передающей свет секции, в верхнем конце которой находится коллектор (устройство для захвата естественного света, обеспечивающее также предотвращение попадания в него ветра и дождя). На его нижнем конце размещены диффузоры (устройства для распределения света во внутренней части помещения).

Рисунок 1- Полый трубчатый световод.

Горизонтальная направляющая система естественного света монтируется в подвесной потолок. Ее собирающее свет устройство является частью фасада здания, а выходной конец размещается глубоко в помещении.

Система обычно разрабатывается для использования в сочетании с обычным низкорасположенным окном. Коллектор света обычно размещается на фасаде, который сориентирован на экватор. Он отклоняет солнечный свет в трубу, по ходу которой размещен высокоотражающий элемент.

Ограничивающие размеры трубы определяются пространством, доступным в зоне подвесного потолка.

Горизонтальные световые трубы могут использоваться как в высокоширотных регионах, где обычно высота солнца позволяет прямое солнечное проникновение в трубу с минимальными отражениями, так и в экваториальных регионах, где солнечная радиация, падающая под большим углом, может быть перенаправлена в трубу зеркалом, вырезанной лазером панелью или другим устройством.

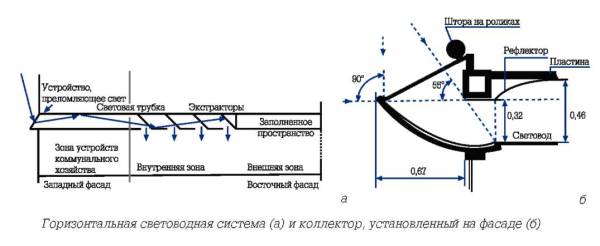

Рисунок 2- Горизонтальная направляющая система естественного света.

Горизонтальная направляющая система естественного света может применяться в различных помещениях, таких как:

-учреждения здравоохранения;
- учреждения образования;
-объекты жилищного строительства;
- бизнес-центры;
-торговыецентры и супермаркеты;
-спортивные сооружения и объекты;
-производственные цеха и склады;
- животноводческие, звероводческие фермы.

Данная система – это прорыв в развитии технологии естественного освещения и важный шаг в направлении строительства зданий нового поколения. Благодаря своим техническим свойствам система существенно снижаются энергетические затраты на освещение, отопление и кондиционирование зданий, в которых они установлены.

Литература:

1. Кнорринг Г.М. Справочная книга для проектирования электрического освещения.- Л.: Энергия, 1976. – 384с.

2. Жилинский Ю. М. Кулин В. Д. Электрическое освещение и облучение -М.: Колос, 1982.-321с.

3. СНиП РК 2.04.05.-2002. Естественное и искусственное освещение. Астана: Казгор,2002- 90с.

4. Правила устройства электроустановок РК. – Министерство энергетики и минеральных ресурсов, 2003. – 588 с.
