Бондаренко С.В.
ИМиМ ДВО РАН, Комсомольск-на-Амуре
Экспериментальное исследование пластического формоизменения неоднородной
заготовки на устройстве вертикального
литья и деформации металла (УВЛДМ)
Целью
исследования является моделирование деформационных процессов, протекающих в
материале заготовки при формировании металлоизделия в кристаллизаторе УВЛДМ.
Конструкция устройства изложена в работе [1]. Кинематика движения бойков
описана в работе [2]. Исследования проводились
экспериментально-теоретическим методом
делительных сеток [3]. В работе исследовались три типа образцов из
свинцово-сурьмяного сплава марки ССу ГОСТ 1292-81, отличающихся своей
конструкцией (толщиной, пористостью и компоновкой слоев заготовки). В таблице 1 представлены типы образцов, которые
использовались для физического моделирования процесса деформации на УВЛДМ.
|
Номер образца |
Схема
компоновки слоев образца |
Толщина
слоя образца, мм |
Длина
слоя образца, мм |
Ширина
слоя образца, мм |
Пористость,
% |
|
|
0 |
1 |
|||||
|
1 |
0-1-0 |
3 |
5 |
280 |
60 |
5 |
|
2 |
1-0-1 |
11 |
||||
|
3 |
1-1-1 |
16 |
||||
|
Примечание:
0 – слой без пористости; 1 – пористый слой |
||||||
Таблица
1 - Типы образцов
На
поверхность каждого из слоев образца наносили координатную сетку в виде
продольных и поперечных рисок, глубиной 1 мм, образующих квадратные ячейки
базой 10 мм.
Пористость
моделировалась путем изготовления в исходной полосе отверстий диаметром 5
мм с центрами в узлах каждой из ячеек

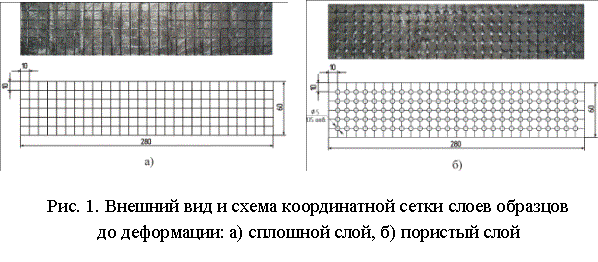

квадратной сетки. Внешний вид слоев образцов и схема координатной сетки
представлены на рис.1. Для предотвращения слипания слоев образца между собой на
их контактные поверхности наносили слой индустриального масла марки И-5А ГОСТ
20799-88. Для исключения относительного смещения слоев образца друг
относительно друга в процессе деформации, их фиксировали между собой свинцовыми
заклепками диаметров 5 мм по всему периметру образца.

000251658240После проведения
эксперимента образец разделяли по слоям, фотографировали и анализировали
изменение координатной сетки, нанесенной на поверхности каждого из слоев. Измерения искажения элементов координатной сетки проводили с
помощью программы обработки цифровых изображений «Image Pro Plus 6.0».
Компоненты деформации, которые характеризуют истинные удлинения (укорочения) и
сдвиг ячеек координатной сетки рассчитывали в пакете MathCAD исходя из измерений величины осей вписанных
в ячейку координатной сетки эллипсов и углов поворота этих осей относительно
исходной (до деформации) координатной сетки

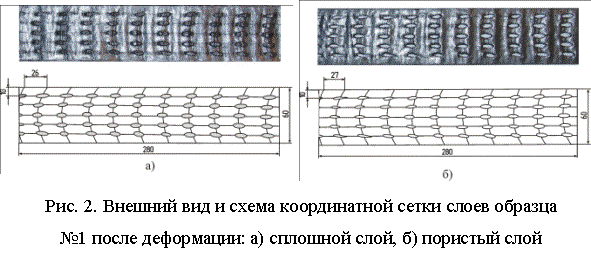

[4]. На рис. 2 представлен внешний вид и схема координатной сетки слоев
составного образца №1 после проведения испытания.

00251660288С помощью
экспериментального метода координатных делительных сеток
установлены компоненты деформации и картина распределения деформаций,
происходящих в пористом материале заготовки при формировании металлоизделия в
кристаллизаторе УВЛДМ. Общая деформация увеличивается по мере удаления от оси
симметрии образца (вследствие дополнительных сдвигов), где преобладает чистое
вытягивание. Сдвиговые деформации также растут от центра к периферии.
Литература:
1. Одиноков
В.И., Проскуряков Б.И., Черномас В.В. Теоретическое и экспериментальное
исследование непрерывного процесса кристаллизации металла при одновременном его
деформировании. М.: «Наука». 2006 г. – 111с.
2. Одиноков
В.И., Проскуряков Б.И., Черномас В.В., Стулов В.В., Ловизин Н.С. Повышение
надежности литейно-ковочного модуля //Проблемы машиностроения и надежности
машин//. – 2009 №2, С. 66-69.
3. Дель Г.Д., Новиков Н.А. Метод
делительных сеток. М.: Машиностроение. 1979 г., 144 с.
4. Андрейченко В.А. Теоретические основы
экспериментальных исследований пластического формоизменения: Учеб пособие/В.А.
Андрейченко; Тул. Гос. Ун-т. - Тула, 2002. – 68 с.
