Сельское  хозяйство/ 2. Механизация сельского хозяйства

к.т.н. Марданов Р.Х.

Казанский государственный аграрный университет, Россия

Определение скорости движения частицы почвы

Абсолютная скорость перемещения почвы и скорость её скольжения определяем по формулам (1) и (2).

(1)

(2)

Так как в данном случае угол t определяется по формуле (1), то выше изложенные формулы после преобразований имеют следующий вид.

Абсолютная скорость почвы равна:

. (3)

Скорость скольжения почвы по рабочей поверхности сталкивателя

. (4)

Принимая V_е=2 м/с и j = 28°, задаваясь значениями углов установки сталкивателя относительно горизонтальной и вертикальной плоскостей g и a, строим графики абсолютной скорости перемещения V_а=f(g,a) и скольжения частицы почвы по поверхности сталкивателя V_с=f(g,a). По построенным графикам можно определить оптимальные углы установки сталкивателя с учетом качества работы.

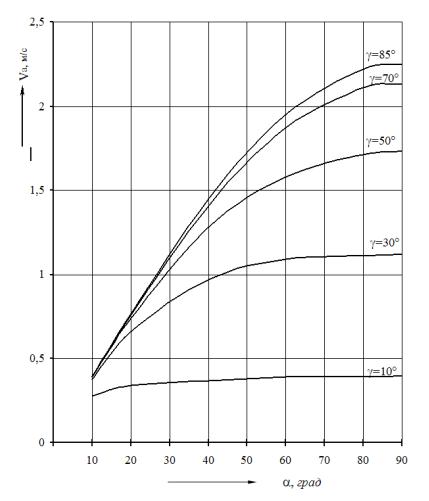

Рисунок 1 – Зависимость абсолютной скорости частицы почвы V_а от углов установки a и g

Из графика (рисунок 1) видно что с увеличением угла a при всех значениях угла g абсолютная скорость частицы почвы интенсивно возрастает примерно до угла a=70°. При дальнейшем увеличении угла атаки a V_а возрастает незначительно, начиная с a=85° остается практически постоянным.

Из рисунка 2 можно сделать вывод о том, что увеличение угла атаки a приводит к снижению скорости скольжения частиц почвы по рабочей поверхности сталкивателя. Изменение тем интенсивнее, чем больше значения угла наклона сталкивателя ‑ g. При углах установки g = 0…15° влияние изменения угла атаки a на V_c – незначительное.

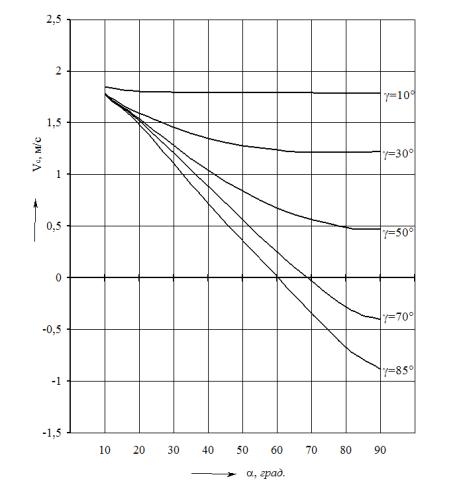

Рисунок 2 – Зависимость скорости скольжения частицы почвы V_с от углов установки a и g

Анализ уравнений (3) и (4), рисунков 1 и 2 показал, что косопоставленный сталкиватель не имеет преимуществ перед плоскоперпендикулярным. Также затруднено его крепление к раме. Поэтому при изготовлении будем использовать плоскоперпендикулярный сталкиватель.
