Акулинчев А.М., Краснова
А.В., Абоносимов Д.О.
«Тамбовский государственный технический университет», Россия
ИССЛЕДОВАНИЕ ГИДРОДИНАМИЧЕСКОЙ
ПРОНИЦАЕМОСТИ И КОЭФФИЦИЕНТА ЗАДЕРЖАНИЯ ОБРАТНООСМОТИЧЕСКИХ МЕМБРАН
Современные мембранные установки для
промышленной очистки воды от тяжелых металлов и высокомолекулярных органических
веществ, в особенности, установки обратного осмоса, все больше привлекают
внимание специалистов за счет своей универсальности, а также возможности
создания на предприятиях системы оборотного водоснабжения [1].
С целью
исследования основных параметров обратноосмотического разделения был проведен
эксперимент по очистке сточных вод с
промышленных объектов г. Тамбова,
взятых на ООО РКС «Тамбов Водоканал»,
от тяжелых металлов Zn, Cd, Pl . Для очистки стоков
использовали лабораторную обратноосмотическую установку, рабочей частью которой
является плоскокамерная ячейка,
представленная на рисунке 1.
Рисунок
1. Устройство обратноосмотической ячейки.
Рабочими
элементами ячейки служат мембраны МГА-95, МГА-100 производства ОАО «Полимерсинтез» г. Владимир. Площадь
мембран составляет F = 0,078 м2.
Эксперимент проводился при давлении 1, 2, 3,
4 МПа. Исходный раствор под давлением подавался в обратноосмотическую ячейку.
Пермеат после мембран собирался в мерные емкости, а ретентат подавался обратно
в исходную емкость.
Пермеат и
исходный раствор анализировали на
наличие в них солей тяжелых металлов Zn, Cd, Pl на полярографе ПУ-1.
Экспериментальное значение коэффициента
задержания определяли по формуле:
(1)
Значение
гидродинамической проницаемости рассчитывали по следую-щей зависимости [1]:
; (2)
где
V
- объем собранного пермеата, м3;
- площадь поверхности мембраны, м2;- время проведения эксперимента, с.
Результаты
экспериментальных исследований представлены в таблице 1.
Таблица 1
Зависимость
коэффициента задерживания и гидродинамической проницаемости мембран МГА-95,
МГА-0100 от давления для Zn, Cd, Pl.
Вещество |
Сисх., мг/дм3 |
Результаты
экспериментов |
||||||
Давление, МПа |
МГА-95 |
МГА-100 |
||||||
Сп., мг/дм3 |
K,% |
G*106м3/м2с |
Сп., мг/дм3 |
K,% |
G*106м3/м2с |
|||
1 |
2 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Zn |
0,0395 |
1 |
0,0027 |
93 |
1,90 |
0,0032 |
92 |
1,80 |
2 |
0,0022 |
94 |
2,80 |
0,0027 |
93 |
2,70 |
||
3 |
0,005 |
87 |
4,50 |
0,0029 |
93 |
3,90 |
||
4 |
0,0046 |
88 |
5,10 |
0,0032 |
92 |
4,70 |
||
Cd |
0,0042 |
1 |
0,0007 |
85 |
1,90 |
0,0006 |
86 |
1,80 |
2 |
0,0006 |
86 |
2,80 |
0,00051 |
88 |
2,70 |
||
3 |
0,0002 |
95 |
4,50 |
0,0001 |
98 |
3,90 |
||
4 |
0,0002 |
95 |
5,10 |
0,0001 |
98 |
4,70 |
||
Pl |
0,00142 |
1 |
0,0002 |
92 |
1,90 |
0,0002 |
92 |
1,80 |
2 |
0,0001 |
93 |
2,80 |
0,0001 |
93 |
2,70 |
||
3 |
0,0001 |
93 |
4,50 |
0,0001 |
93 |
3,90 |
||
4 |
0,0001 |
93 |
5,10 |
0,0001 |
93 |
4,70 |
На рис. 2
представлена зависимость гидродинамической проницаемости мембран от давления
над ними.

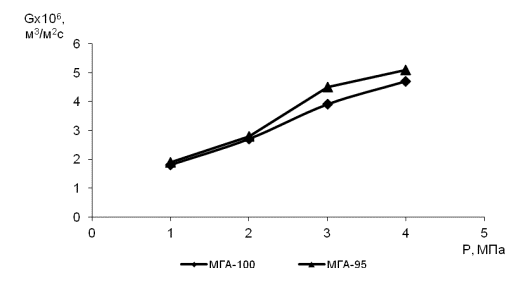

Рисунок
2. Зависимость гидродинамической
проницаемости от давления.
По
представленным в таблицах данным и графикам зависимости видно, что с
увеличением давления над мембраной коэффициент задержания и гидродинамической
проницаемости мембран возрастает, что объясняется увеличением движущей силы
процесса[2].
Литература
1. Дытнерский Ю.И.
Мембранные процессы разделения жидких смесей. М.: Химия, 1975. 252 с.
2.
Абоносимов
О.А., Лазарев С.И., Ворожейкин
Ю.А., Абоносимов Д.О. Исследование
гидродинамической проницаемости мембран в растворах гальваностоков// Вестник
ТГУ. Тамбов. 2011. Т.16. Вып.1. C.244
-246.
БЛАГОДАРНОСТИ:
Работа выполнена при поддержке гранта по Федеральной целевой программе «Научные
и научно-педагогические кадры инновационной России» на 2009-2013 гг.
