Получение
наноразмерных ферритов Ni0.75Zn0.25Fe2-хLnхO4
(Ln – Nd, Lu, Ib, Gd, Dy) методом
СВС
Интерес к
ферритам со структурой шпинели обусловлен магнитными характеристиками
соединений данного класса, которые в равной мере определяются типом допирующей
примеси и способом синтеза, от которого зависит размер кристаллитов и наличие
поверхностных кислородных дефектов [1]. Выбранный СВС метод синтеза образцов Ni0.75Zn0.25Fe2-хLnхO4 базируется на
термообработке компактной смеси нитратов соответствующих металлов и лимонной
кислоты (C6H8O7) при стехиометрическом
соотношении реагентов, соответствующем реакции получения, например, состава Ni0.75Zn0.25Fe1.975Ln0.025O4:
0.75Ni(NO3)2 + 0.25Zn(NO3)2
+ 1.975Fe(NO3)3
+ 0.025Ln(NO3)3
+ 3.5(HOOCCH2)2C(OH)COOH
→ Ni0.75Zn0.25Fe1.975Ln0.025O4
+ 21CO2↑ + 14H2O + 4N2 ↑
Стехиометрическую смесь
реагентов помещали в термостойкий стакан, смачивали дистиллированной водой и
добавляли концентрированную азотную кислоту, в количестве, необходимом для
переведения их в нитраты. Смесь упаривали до желеобразного состояния, затем
температуру повышали до начала саморазвивающегося процесса (T
≈ 100oС). О начале реакции СВС свидетельствовало
бурное выделение газообразных продуктов. После возгорания смеси объем образца резко
увеличивался, превращаясь в тонкодисперсную губчатую массу темно-коричневого
цвета. Данный способ позволяет получить образца материалов в высоко- и
нанодисперсном состоянии [2].
По данным
растровой электронной микроскопии (РЭМ) все продукты реакции (1) имеют
высокопористое губчатое строение и представляют собой рыхлые агломерат,
состоящие из наночастиц (рис. 1).
а |
б |
Рис.1. РЭМ изображение продуктов СВС реакции: Ni0.75Zn0.25Fe1.975Nd0.025O4
(a), Ni0.75Zn0.25Fe1.975Ib0.025O4 |
При увеличении температуры отжига образцов до 9000С
наблюдается укрупнение агломератов, спекание частиц, количество пор значительно
уменьшается. Из снимка на рис 2. видно, что составляющие агломераты частицы
имеют неправильную форму с оплавленными краями. Средний размер кристаллитов для
всех синтезированных соединений составляет 80 - 90 нм. (рис. 2).

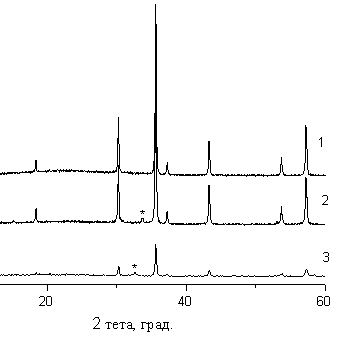

Согласно данным РФА область гомогенности
однофазных образцов со структурой кубической шпинели лежит в интервале 0
≤ х ≤ 0.05. Примесной фазой при значениях х > 0.05 является
феррит LnFeO3
(рис. 2).
Поверхность таблетки образца состава Ni0.75Zn0.25Fe1.975Ib0.025O4,
приготовленной отжигом продукта реакции (1) при 1000оС в течение 8
ч, с предварительным двухчасовому отжигом при 900оС с промежуточным перетиранием,
приведена на рис. 3. На всей поверхности таблетки трещин и пор не наблюдается,
что характерно для высокоплотной керамики.
а |
б |
Рис.3. РЭМ изображение образца Ni0.75Zn0.25Fe1.975Ib0.025O4: а- прокаленного при 9000;
б – таблетки, полученной при 10000С |
Проведены измерения магнитных
характеристик всех синтезированных ферритов со структурой шпинели. Установлено
значительное повышение ферромагнитной температуры Кюри по сравнению с
недопированными ферритами.
1. Hafiz M.I. Abdallah
at al. Magnetic properties of nanosized Mg0.5.Mn0.5(Re)0.1Fe1.9O4
ferrites synthesized by glycol-thermal method. // J. Magnetism and magnetic
materials 317 (2012) 389
2.
Корнева А.А., Красильников В.Н., Шкерин С.Н., Гырдасова О.И., Липилин
А.С., Никонов А.В., Ремпель А.А. Способ получения кислородпроводящей керамики на основе галлата
лантана. // Патент № 2387055
