Химия и химические технологии /
5. Фундаментальные проблемы создания новых материалов и технологий
К.т.н. Григорьева В.Н., Храброва Е.А., Баштанар
В.В, Соловей Т.В.
Севастопольский национальный университет
ядерной энергии
и промышленности, Украина
Применение перекиси водорода для
утилизации
ионообменных смол
Отработавший ионообменный материал в
ядерной технологии иногда не подвергают регенерации, а после истощения удаляют
пневмогидротранспортом на временное хранение и переработку с дальнейшим захоронением.
В Европейском Сообществе ионообменные
смолы перерабатываются следующим образом: смолы, которые использовались в
водоподготовке, утилизируются под кодом 190905. Возможна утилизация данных
продуктов преимущественно путем сжигания бытового мусора. Иониты со
специфическими примесями, остающиеся после водоочистки, например, в химической
индустрии, попадают под действие предписаний для отходов группы № 190806.
Утилизация в зависимости от действующих местных нормативов проводится путем
сжигания в специальной установке или на специальных наземных свалках [1].
Многократное
сокращение объема отходов и перевод их
в безопасное для хранения состояние может быть решен, в основном, двумя
способами: сжиганием или прессованием с последующим отверждением зольного
остатка методом битумирования, цементирования и остекловывания или помещением спрессованных брикетов в бетонные контейнеры большой емкости [2].
Так же существует метод утилизации отработанных ИОС в коксовой батарее.
Метод заключается в добавлении смол в качестве добавки к угольной шихте
в коксовых печах, загружаемых трамбованной шихтой. Опыты проводили с угольной
смесью, используемой при производстве промышленного кокса. Добавка отходов смол
к шихте приводит к улучшению прочности кокса по показателям М80 и М40 без ухудшения качественных показателей кокса CRI и CSR. Качество каменноугольной смолы и организованная эмиссия
газов остались неизменными, что подтверждает возможность осуществления
термического рециклинга отработанных ИОС в качестве добавки (3 %) к угольной
шихте при производстве кокса [3].
На Украине разработан новый метод дезактивации отработавших ИОС, загрязненных
радионуклидами, ультразвуком. Процесс основан на явлении кавитации в
жидкостях, способствующей отделению и растворению загрязняющих пленок,
активному подводу к поверхностям свежих порций дезактивирующего раствора, а также
возникновению звукокапиллярного эффекта, обусловливающего проникновение
раствора в мельчайшие поры. Последнее имеет особое значение для дезактивации
отработавших ИОС. В испытаниях использовали отработавшие ИОС исследовательского
реактора ИР-100 (СНУЯЭиП) и смолы системы СВО-5 Южно-Украинской
атомной электростанции [4].
На базе
лаборатории кафедры химико-технологических процессов АЭС проведена серия опытов
по растворению отработанных катионитов в перекиси водорода различной
концентрации при различных температурных режимах. Для работы был выбран отечественный
сильнокислотный катионит марки КУ-2-8, который до недавнего времени был
практически единственным катионитом, применяемым в процессе водоподготовки на
АЭС, ТЭЦ и других промышленных объектах Украины, подготовлен к работе.
После предварительной подготовки
катионит насыщали, чтобы смоделировать ситуацию - «отработанный катионит». Для
насыщения катионита был использован 0,05 Н раствор сульфата меди (II). Пропускание раствора производилось со скоростью 5 мл/мин,
до момента, когда концентрация ионов меди на входе и на выходе из ионообменной
колонки сравняются.
Отработанный
катионит разделили на одинаковое количество в семь пробирок, и нагревали на
водяной бане с различными концентрациями Н2О2. Концентрация
перекиси водорода была взята из диапазона 5 - 35 %. Модельный раствор готовили
без катионов железа и кобальта двухвалентных, для определения оптимальной
концентрации раствора Н2О2 для дальнейшей работы с ИОС и ее переработки. Затем готовили
раствор с той же концентрацией, добавляя ионы железа и кобальта в качестве
каталитических добавок.
При нагревании модельных растворов до
58 градусов происходит изменение окраски. При нагревании до 90 градусов,
происходит растворение ионообменной смолы после 7,35 мин. с концентрацией 25
%-го раствора. Результаты представлены на рис. 1 и в таблице 1.

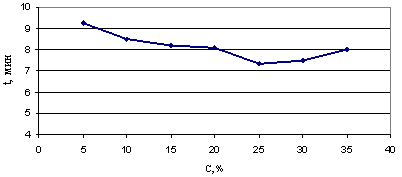

Рисунок 1 - Зависимость времени
разложения катионита в
зависимости от концентрации Н2О2
При повторении опытов при тех же концентрациях
с добавлением катионов железа и кобальта двухвалентных наблюдался при
нагревании раствора эффект «кипения» реакционной смеси, но изменений по
ускорению растворения ИОС не происходило. При добавлении только катиона
кобальта с последующим нагреванием происходили аналогичные процессы.
Таким образом, не удалось подтвердить в данной серии экспериментов влияние
катионов металлов на ускорение процесса окисления ИОС.
Таблица 1 - Эффективность растворения ИОС в перекиси
водорода
Концентрация, % |
Объем перекиси, мл |
Объем КУ-2-8, мл |
Время разложения |
5 |
10 |
1 |
9,25 |
10 |
10 |
1 |
8,5 |
15 |
10 |
1 |
8,2 |
20 |
10 |
1 |
8,1 |
25 |
10 |
1 |
7,35 |
30 |
10 |
1 |
7,5 |
35 |
10 |
1 |
8 |
Выводы
При проведении эксперимента было
выявлено, что отработанная ИОС полностью растворяется в растворе перекиси
водорода практически любой концентрации, но при нагревании и за различные
промежутки времени.
При добавлении
катионов железа и кобальта в раствор, содержащий ИОС, не получено положительных
результатов в ускорении процесса растворения ионообменных смол для их
утилизации.
1. http://www.iaea.org/inis/search/Chernobyl/Key_documents/37075405.pdf
2. Исследования, разработка технологии
и аппаратурно-технологическая схема утилизации отработавших ИОС ПО «Маяк»,
содержащих радионуклиды: отчет ПО «Маяк» / [Гужавин В.И., Бабинцев Е.С., Гелис В.М., Костюнина Т.В.]. - инв. № 5160. - Озерск,
1995.
3.
Васелевски Р. Промышленные
опыты по утилизации отработанных ионообменных смол в коксовой батарее / Р. Васелевски,
А. Соболевски. - Кокс и химия. М.: Металлургиздат.
- № 2, 2011, С. 36 - 40.
4.
Балашевская Ю. В. Утилизация отработавших ионообменных смол, загрязненных радионуклидами
/ Ю.В. Балашевская, В.А. Герлига,
Л.И. Терещенко / Сотрудничество для решения проблемы отходов: 9-я
Международная конференция, 28
- 29 марта. - Харьков. - 2012. (http:// waste.ua / cooperation / 2012 /
balashevskaya.html).
