Воздухораспределение
в помещениях со сложной планировкой и различные способы их раздачи
Вопросы
рационального распределения приточного воздуха приобретают тем большее
значение, чем выше санитарно-гигиенические и технологические требования к
однородности воздушной среды производственных помещений. А эти требования в
условиях научно-технического прогресса неуклонно растут.
К
помещениям со сложной планировкой можно отнести все строения не имеющие в плане
или разрезе аналогичных проектных и технологических решений. Таким образом,
различают уровни воздухораспределения, а также отметки на которых происходят
выделения различного вида вредностей (пыль, газы, тепло). Кроме того,
необходимо рассматривать объём сложных помещений, предварительно, упростив
задачу расчета воздухообмена, то есть расчленив всё сложное помещение на
упрощенные ячейки – условно элементарный аэродинамический объём (уэао).
Разделение
сложного помещения на упрощенные объемы, позволяет уточнить движение воздушных
масс, а также более точно определить необходимый воздухообмен в помещении,
учитывающий как распределение температур, так и распределение вредностей по
объёму помещения.
В
большинстве случаев, в сложных сооружениях, в современных условиях применяется,
так называемая, вытесняющая вентиляция, при которой движение воздушных масс
минимально, то есть скорость раздачи воздуха приближена к необходимому минимуму,
что позволяет вытеснять, образующиеся в объёме помещения, вредности, при этом
не вовлекать их в общий воздухообмен.
При
этом устройство приточной вентиляции сопровождается применением специальных
проектных решений, которые учитывают планировку помещений, наличие в них как
ограждений, так и технологических процессов, наличие постоянных или временных
рабочих мест , также:
- анализ технологического оборудования предприятий, сложных помещений,
как источника поступления пыли и тепла в рабочую зону и его компоновки в объеме
помещения;
- анализ существующих
схем воздухораспределения в помещениях со сложным расположением оборудования;
- деление помещения на
условные аэродинамические объемы с последующим выбором схемы вентилирования.
и
множество других факторов, то есть производится классификация помещений, в
которых необходимо устройство вытесняющей вентиляции.
Классификация
бывает:
-
по виду ограждений (с 2,3,4-х сторонним ограждением);
-
по наличию источников загрязнений (линейный, точечный);
-
по применению и проектированию допустимых или комфортных условий пребывания.

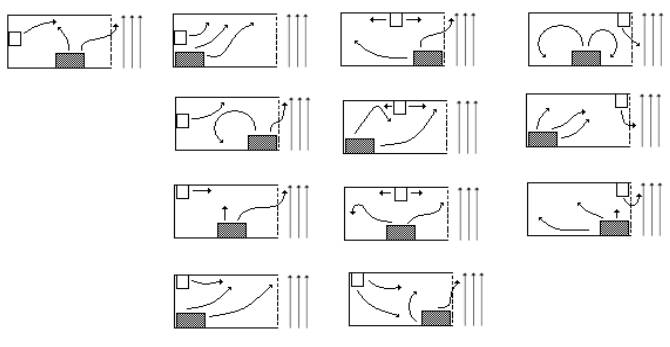

Рассмотрим
схемы воздухораспределения при различных способах раздачи для условно элементарных
аэродинамических объемов с трехсторонним ограничением – точечный источник средней мощности:

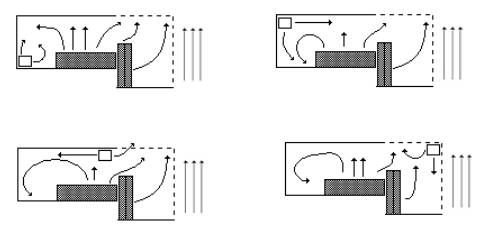

Для
условно элементарных аэродинамических объемов с трехсторонним ограничением – точечный
источник большой мощности – схемы воздухораспределения принимают вид:
Наблюдаются
следующие схемы воздухораспределения для условно элементарных аэродинамических
объемов с трехсторонним ограничением у
линейных источников большой мощности:
Линейный
источник объемов средней мощности с трехсторонним ограничением имеет следующие
схемы воздухораспределения:
