Исследование
длительной прочности сплавов
системы
Cr - Ni
Жаропрочные материалы работают при разнообразных
схемах нагружения: статических растягивающих, изгибающих или скручивающих
нагрузках, динамических переменных нагрузках различной частоты и амплитуды,
термических нагрузках вследствие изменений температуры, динамическом воздействии
скоростных газовых потоков на поверхность.
В результате этого применяются многообразные виды
испытания на жаропрочность: испытания на ползучесть и длительную прочность при
статическом нагружении, испытания на высокотемпературную и термическую
усталость, испытания на газовую коррозию в различных средах, испытания в
скоростных газовых потоках и др. Однако наиболее важными из них с точки зрения
жаропрочности являются испытания на ползучесть и длительную прочность.
Сопротивление нагрузкам при
повышенных температурах металлов и сплавов чрезвычайно сильно связано с их
температурой рекристаллизации. Высокое сопротивление деформациям металлы и
сплавы могут оказывать только при нагреве их до температуры, не превышающей
температуру рекристаллизации данного металла или сплава.
При превышении температуры
рекристаллизации резко повышается подвижность атомов и уменьшается
сопротивление деформации. Поэтому с целью увеличения жаропрочности материала
необходимо увеличивать температуру его рекристаллизации [1]. Легирование жаропрочных сплавов на железной основе позволяет
получать материалы с температурой рекристаллизации порядка 800° С. Сплавы на
основе никеля и хрома показывают более высокую температуру рекристаллизации, особое
распространение получил сплав ХН77ТЮР, содержащий около 20% Сr. В
последние годы предметом исследования в качестве жаропрочных сплавов стали сплавы с более высоким содержанием хрома.
В данной работе
исследовались сплавы на основе системы
хром - никель с содержанием хрома от 20% и выше. При выборе состава
металлической системы на основе хрома и никеля для исследования в качестве
жаропрочных материалов были приняты во внимание три фактора:
- отсутствие σ – фазы в системе хром – никель
(рисунок 1);

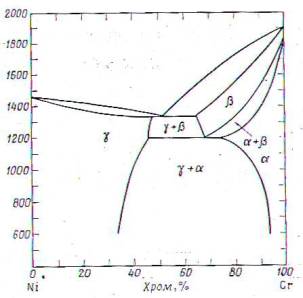

Рисунок 1 – Диаграмма состояния Cr – Ni
- возможность
разработки состава сплавов в широких пределах, подвергаемых старению;
- изменение
структуры за счет термической обработки;
Как видно из рисунка 1, эти
сплавы способны упрочняться благодаря выделению α – и γ – фаз и могут
термически обрабатываться с образованием разнообразных структур. Сплавам,
содержащим более 50 % Cr, присуще
образование в литом виде сплошной сетки α – фазы, которая при неправильном
распределении ведет к понижению ковкости и ударной вязкости.
Для исследования были изготовлены
образцы с различным содержанием
хрома и никеля и небольшими присадками Fe, Mo, Nb, Ti и Al. Содержание
этих элементов оставалось постоянным, так как ставилась задача исследования влияния
увеличения хрома на свойства сплавов. В
случае легирования хромо - никелевого сплава этими элементами при
старении закаленного сплава образуется интерметаллидная - фаза типа Ni3(Ti,Al), когерентно
связанная с основным раствором и
увеличивающая прочность при высоких температурах. Добавки молибдена и
ниобия повышают температуру
рекристаллизации и затрудняют процесс диффузии, который необходим для
коагуляции избыточных фаз и рекристаллизации.
Опытные образцы
отливались в виде прутков длиной 30мм и диаметром 6 мм. Все плавки проводились
в дуговой электропечи с боковым расположением угольных электродов без
предохранения от загрязнения плавок азотом или кислородом, так как ставилась задача
получения сплавов наиболее простыми способами. В таблице 1 приведены составы опытных
плавок.
Составы исследуемых образцов (в % по массе)
Таблица 1
№
сплава |
Cr |
Ni |
Fe |
Mo |
Nb |
Ti |
Al |
1 |
35 |
51 |
10 |
2 |
1 |
1 |
1 |
2 |
40 |
46 |
10 |
2 |
1 |
1 |
1 |
3 |
45 |
41 |
10 |
2 |
1 |
1 |
1 |
4 |
50 |
36 |
10 |
2 |
1 |
1 |
1 |
5 |
55 |
31 |
10 |
2 |
1 |
1 |
1 |
Готовые образцы подвергались различным видам
термообработки: старение; старение с последующей закалкой и старением;
непосредственно после литья. Для сравнения использовались показатели сплава ХН77ТЮР после закалки и старения.
Обработанные образцы подвергались испытаниям на длительную
прочность согласно методикам ГОСТ 10145-81. Температура испытания составляла
8700 С. Время испытания – 100 часов. Результаты испытаний на
длительную прочность даны в таблице 2.
Предел длительной прочности в зависимости от содержания
хрома и вида термообработки
Таблица 2
№ образца |
Содержание хрома % |
Предел длительной прочности, МПа |
||
после литья |
старение 4700С 4 часа |
старение 4700С 4 часа, закалка 1220, старение 2 часа
4700С |
||
ХН77ТЮР |
20% |
- |
- |
200 |
1 |
35 |
100 |
120 |
160 |
2 |
40 |
105 |
155 |
240 |
3 |
45 |
105 |
150 |
240 |
4 |
50 |
107 |
140 |
220 |
5 |
55 |
102 |
140 |
205 |
Как видно из данных таблицы 2 содержание хрома в
сплаве практически не влияет на величину длительной прочности сплава после
литья. Более значительное влияние оказывает введение упрочняющей обработки.
Старение сплава в течение 4 часов при
температуре 4700С приводит к повышению длительной прочности в
пределах от 20 до 50 %. Введение сложной упрочняющей термообработки (старение,
закалка, старение) приводит к значительному увеличению длительной прочности.
Увеличение хрома вплоть до 45% оказывает положительное влияние, однако
дальнейшее увеличение хрома приводит к некоторому снижению показателей.
Как видно из данных диаграммы состояния Cr – Ni вплоть до
температур 12000С структура
сплавов системы в пределах 30 – 85% Cr
остается двухфазной и представлена структурными составляющими и . Увеличение содержания хрома приводит к увеличению
составляющей .
Следующим шагом при проведении исследований являлось
изучение влияния температуры эксплуатации на величину разрушающего напряжения
при постоянном времени 100 часов. Результаты испытаний приведены в таблице 3.
Влияние температуры на величину разрушающего напряжения
Таблица 3
Номер
сплава |
Величина
разрушающего напряжения, МПа |
||||
Температура
испытания, 0С |
|||||
800 |
870 |
920 |
970 |
1020 |
|
ХН77ТЮР |
270 |
200 |
160 |
120 |
80 |
1 |
250 |
160 |
160 |
120 |
100 |
2 |
300 |
240 |
220 |
205 |
160 |
3 |
320 |
240 |
220 |
210 |
145 |
4 |
310 |
220 |
216 |
180 |
65 |
5 |
305 |
205 |
200 |
160 |
65 |
Из данных
таблицы видно, что испытуемые сплавы имеют лучшие показатели величины
разрушающего напряжения по сравнению со сплавом ХН77ТЮР при всех температурах.
Увеличение температуры испытания приводит к снижению величины разрушающего
напряжения для испытуемых сплавов также, как и для сплава ХН77ТЮР. Однако, снижение
этой величины не такое катастрофичное, особенно для сплавов 2 и 3. Если для
сплава ХН77ТЮР разрушающее напряжение при температуре 8000
составляет 270 МПа, а при температуре 10200 только 80МПа (3,4 раза), то для сплава
2 эти показатели соответственно - 300 и
160 МПа (1,8 раза).
Проведенные исследования показали возможность
дальнейшего увеличения содержания хрома в сплавах системы хром-никель и
перспективность их использования в качестве жаропрочных материалов.
