Зависимость изменения температурного состояния электрической цепи от параметрических характеристик тока (на примере системы зажигания автомобиля ГАЗ-32214)



При работе электрооборудования автомобиля под нагрузкой часть выдаваемой им электрической энергии переходит в тепловую. Выделение тепла в токоведущих частях имеет место вследствие сопротивления проводников протеканию по ним тока [1]. Кроме того, в токоведущих частях и нетоковедущих металлических элементах могут возникать вихревые токи, которые также способствуют тепловыделению. Одновременно с выделением тепла происходит  процесс отвода тепла с его внешней поверхности.

При изменении нагрузки электрической сети автомобиля изменяются потери мощности  и превышение температуры проводника  [2]. Перегрузка сети допускается в течение времени, за которое превышение температуры возрастет от значения  до предельно допустимого значения в номинальном режиме

Рассмотрим работу системы зажигания электрооборудования ГАЗ-32214 при двухступенчатом графике нагрузки (рис. 1) и превышение температуры электрической цепи над температурой окружающей средой (рис. 2).















Подпись:

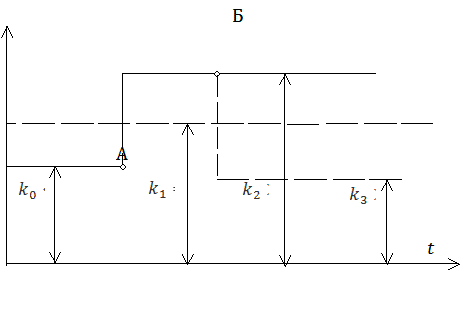

Рисунок 1 Двухступенчатый график нагрузки тока в системе зажигания электрооборудования ГАЗ-32214

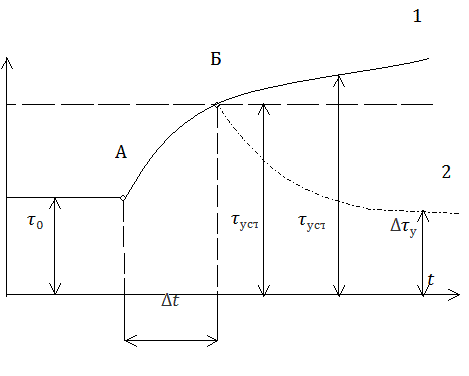

Рисунок 2 Превышение температуры электрической цепи над температурой окружающей средой ( – кривая превышения температуры при увеличении нагрузки в точке А;  – кривая превышения температуры при понижении нагрузки в точке Б)

Допустим, что система зажигания недогружена, т. е.  начальное состояние элементов определялось отношением токов   и превышением температуры  [3]. В точке Б нагрузка возросла до  и осталась постоянной. Из графика видно, что на второй ступени превышение температуры возрастает и стремится к установившемуся значению . Такое превышение допускать нельзя, и систему зажигания следует разгрузить по истечении времени . Значение  можно определить аналитически исходя из дифференциального уравнения:



                                              ,                                           (1)



где  – масса тела, кг;  – превышение температуры тела над температурой окружающей среды в момент , .

Уравнение 2.4 применено к проводнику, если его рассматривать как однородное тело. Превышение температуры тела в установившемся состоянии пропорционально количеству выделяемой теплоты [4].

Если предположить, что теплоотдача отсутствует, то второе слагаемое уравнения (2.4) должно быть равно нулю и уравнение примет вид:



                                            ,                                                     (2)



Откуда



                                                                                                        (3)



т. е. превышение температуры пропорционально времени. При некотором , будем иметь , т.е.:



                                                                                           (4)



где   – постоянная времени, ч.

Постоянная времени определяет период, в течение которого превышение температуры  данного объекта достигло бы значения , если бы теплоотдача в окружающую среду отсутствовала [5].

Разделим все члены уравнения (3) на  и с учетом (2) и (4) получим:



                                                                                     (5)



Или



                                                                                      (6)



Решение этого дифференциального уравнения имеет вид:


                                                                                                                    (7)



Постоянную интегрирования определим, принимая за начальное условие , тогда . При этом условии:



                                                                                                (8)



Превышение температуры будет равно:



                                    ,                                    (9)



Откуда



                                     ,                                    (10)



Или



                                      ,                             (11)



где  и  – начальное и конечное значение превышения температур.

Превышение температуры в зависимости от времени изменяется по экспоненциальному закону [6].

Интересующее нас время  можно определить из (11), если  приравнять , а  найти, принимая во внимание, что:

                                      ,                                    (12)



Откуда



                                           ;                                              (13)



                                                                                        (14)



После соответствующей подстановки и логарифмирования получим:



                                            .                                              (15)
