Современные информационные технологии/1. Компьютерная  инженерия

Студент Хищенко О.С.

Донецький національний технічний університет, Україна

Особливості телекомунікаційних систем технологічного зв’язку в умовах вибухо- та пожежонебезпечних виробництв

У зв'язку із глобальним розвитком сучасних телефонних мереж, а також морального й фізичного зношування діючої аналогової комутаційної апаратури актуальним стає дослідження існуючого та впровадження в телефонні мережі технологічного зв’язку більше нового, надійного, що відповідає не тільки українським, але і європейським стандартам, обладнання. Особливо гостро ця задача стоїть для телекомунікаційних системи технологічного зв'язку в умовах вибухо- та пожежонебезпечних виробництв, що крім вимог по якості зв'язку й швидкості з'єднання повинні бути іскро- і вибухобезпечними, мати низьке енергоспоживання, спеціальні функції гучномовного оповіщення, попереджувальної сигналізації й прослуховування виробничих шумів, обладнані системами спостереження та оповіщення про аварії людей, незалежно від того, у якому місці шахти вони перебувають, засобами пошуку захоплених аварією людей [1].

Системи технологічного зв’язку, що застосовуються на сьогоднішній день на підприємствах, вибухо- та пожежонебезпечних за газом та пилом, не відповідають вимогам «Правил пожежної безпеки у вугільних шахтах» [1] та мають ряд недоліків, серед яких можна відокремити наступні:

· діюче аналогове комутаційне обладнання застаріло як морально, так і фізично, що утрудняє роботу системи зв'язку в цілому;

· більша частина існуючого обладнання знята з виробництва, відсутні комплектуючі вироби, запасні частини й прилади, що приводить до різкого збільшення часу й витрат праці на пошук і усунення несправностей;

· застосування ручної комутації зменшує швидкість з'єднання й погіршує якість зв'язку між абонентами;

· пульт гірничого диспетчера відсутній, що утрудняє процес контролю роботи у виробках шахт та порушує вимоги «Правил пожежної безпеки у вугільних шахтах» [1];

· існуючий підземний зв'язок не відповідає як українським, так і європейським нормам по забезпеченню іскробезпеки ліній зв'язку у виробках шахт;

· існуюче обладнання зв'язку займає значні площі, має велике енергоспоживання, що приводить до перевантаження електричної мережі, а при відсутності напруги в мережі – до швидкого розряду резервного живлення, яке повинно забезпечувати не менш чотирьох годин безперервної роботи системи [1];

· підземні телефонні апарати з функціями гучномовного оповіщення, попереджувальної сигналізації й прослуховування виробничих шумів відсутні;

· відсутні системи оповіщення про аварії людей, незалежно від того, у якому місці шахти вони перебувають, що приводить до неможливості пошуку захоплених аварією людей [1].

Актуальним стає спільне використання комутаційної системи Coral FlexiCom [2], що забезпечує найбільш всебічне рішення питань комутації на сучасному ринку; комплексу шахтного диспетчерського телефонного зв'язку й оповіщення «САТ» [3], який виконує функції звичайного і аварійного викликів диспетчера абонентом, індивідуального й групового гучномовного оповіщення абонентів з диспетчерського пульта, прослуховування виробничих шумів у місцях установки телефонних апаратів, передачі повідомлень різним групам телефонних апаратів, подачі аварійної попереджувальної сигналізації на телефонні апарати, опитування бінарних входів і керування бінарними виходами телефонних апаратів; комплексу автоматизованого табельного обліку та визначення місця розташування персоналу і техніки [4].

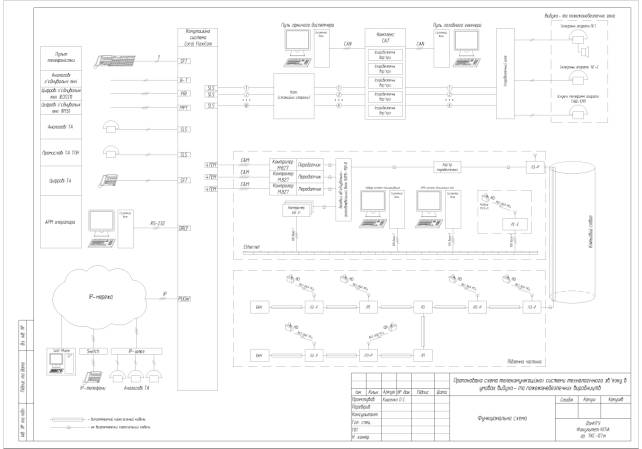

Спільна схема включення вище наведених комплексів приведена на рисунку 1.

Рисунок 1 – Спільна схема включення телекомунікаційних комплексів технологічного зв’язку в умовах вибухо- та пожежонебезпечних виробництв

На функціональній схемі представлена структура телекомунікаційної системи, що в умовах вибухо- та пожежонебезпечних виробництв зможе забезпечити:

Комутаційна система «Coral FlexiCom»:

· високу експлуатаційну надійність за рахунок застосування дубльованих систем керування й живлення;

· безперебійність роботи за рахунок «гарячого» резервування системи загального керування;

· безперервний автоматичний контроль функцій апаратного й програмного забезпечення;

· можливість роботи з вилученими абонентами (опір шлейфу до 6 кОм);

· заміну плат без відключення живлення;

· наявність захисту від перенапруги на платах всіх зовнішніх і внутрішніх абонентів;

· наявність екранованого конструктиву для захисту від електромагнітного випромінювання;

· наявність індикатора несправності на кожній платі;

· автоматичне перемикання 2-провідних ліній зустрічних станцій на внутрішніх аналогових абонентів при вимиканні станції;

· русифікований дисплей цифрових терміналів, включаючи «підказки» і імена;

· розширення системного пульта до 288 кнопок прямого доступу;

· різні типи дзвінків для зовнішніх і внутрішніх викликів;

· можливість стику (і транзиту) із цифровими, а також аналоговими сполучними лініями, в тім числі із сигналізацією E&M для підключення комплексу позиціонування;

· можливість організації з'єднань через ІP-середовище, що дозволяє поєднувати ІP-термінали, ІP-шлюзи аналогових телефонів і сполучних ліній у єдину корпоративну мережу;

· створення багатобічної, інтегрованої в систему, конференції (селектор) по всіх типах ліній;

· можливість реєстрації й запису розмов;

· зберігання бази даних у статичному запам'ятовувальному пристрої з довільним доступом і батарейною підтримкою, що забезпечує швидкий запуск системи (менш 3 хв), надійне резервування й мобільність бази даних.

Диспетчерська система «САТ»:

· диспетчерський зв'язок, аварійне оповіщення, попереджувальну сигналізацію;

· звичайний/екстрений виклик диспетчера абонентом;

· прослуховування виробничих шумів у місці установки телефону, що входить до складу комплексу;

· організацію індивідуальної й групової диспетчерської передачі з пульта гірничого диспетчера, минаючи телефонну станцію або комутатор;

· передачу в системи візуалізації пристрою попереджувальної сигналізації інформації про спрацьовування датчиків;

· відображення режиму роботи кожної лінії комплексу на екранах пультів диспетчера;

· автоматичний запис переговорів, проведених з диспетчером.

Система позиціонування «Талнах»:

· визначення персональних номерів, привласнених шахтарям, під час їхнього знаходження під землею;

· контроль чисельності працівників, що перебувають у шахті, під час роботи й під час аварії;

· дистанційний контроль переміщення персоналу в гірничих виробках;

· автоматизований табельний облік персоналу в шахті;

· радіозв'язок між абонентами, що перебувають у підземній частині;

· радіозв'язок між абонентами, що перебувають у підземній частині шахти, і гірничим диспетчером;

· зв'язок радіо абонентів, що перебувають у підземній частині шахти, з абонентами виробничо-технологічної телефонної мережі шахти.

Література:

1. НПАОП 10.0-1.01-05 «Правила безпеки у вугільних шахтах» Держкомнаглядохоронпраці України від 16.11.2004 р.

2. Tadiran Telecom «Цифровая телекоммуникационная система Coral FlexiCom. Общее описание». 6-е изд., г. Киев, 2004г.

3. Комплекс шахтного диспетчерського телефонного зв'язку та оповіщення «САТ», Посібник з експлуатації САТ.00.000 ПЕ.

4. Комплекс оборудования подземной радиосвязи «Талнах», Руководство по эксплуатации МКРФ.464514.001 РЭ.
