Ву Н.Т.

Реализация расчета многоэтажных зданий на прогрессирующее обрушение в Ing+

Прогрессирующее обрушение обозначает последовательное разрушение несущих строительных конструкций здания (сооружения), обусловленное начальным локальным повреждением отдельных несущих конструктивных элементов и приводящее к обрушению всего здания или его значительной части.

Расчет был выполнен в расчетном комплексе Ing+2005, позволяющем учитывать физическую и геометрическую нелинейность работы конструкций.

Пространственная жесткость сооружения обеспечивается монолитными железобетонными перекрытиями по монолитным железобетонным балкам и вертикальными железобетонными стенами лестничных клеток [1].

Характеристики бетона и арматуры были взяты по нормативным значениям. Нагрузки приняты так же по нормативным значениям. Колонны и балки моделировались специальными универсальными стержневыми конечными элементами с учетом физической и геометрической нелинейности. В каждой колонне задано армирование.

Коэффициент динамичности по нагрузке представляет отношение максимального динамического перемещения к статическому перемещению при одной и той же величине нагрузки. Для поставленной задачи более удобно использовать коэффициент динамичности по нагрузке K_dv, представляющий отношение статической нагрузки к динамической, которые вызывают в системе одно и то же перемещение [2,3].

Группы несущей способности нужно создавать с учетом поперечных сечений элементов, зон армирования и условий работы. Возможно два способа задания значений предельных усилий.

Задание непосредственно несущих силовых факторов, в этом случае нужно задать коэффициент статический равный 1.

Задание по результатам статического расчета. В этом случае программа находит усилия в первой итерации и, умножив их на статический коэффициент, получает предельные усилия.

Результатом расчета будут являться зоны обрушения (показанные цветом или цифрами). Сравнивания размер зоны обрушения с нормативно разрешенными выполняем при необходимости корректировку исходных данных по принятым конструктивным решениям и производим перерасчет.

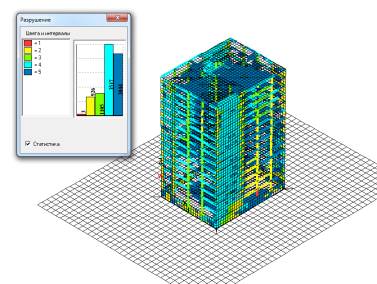

Рис 1 : Разрушение колонны крайнего ряда

Литература

1. СП 52-103-2007. Железобетонные монолитные конструкции зданий. М., 2007.

2. АЛМАЗОВ В.О. Сопротивление прогрессирующему разрушению: расчетные и конструктивные мероприятия .

3. КАО ЗУЙ КХОЙ . «Динамика прогрессирующего разрушения монолитных многоэтажных каркасов». Дисс. на соискание ученой степени кандидата технических наук. Москва, МГСУ, 2010, 193 с.
