Перспективы развития технологий укрупненного проектирования объектов строительства

Введение

Понятие «проект» в настоящее время трактуется неоднозначно. В традиционном понимании «проект» или «проектно-сметная документация» (соответствует английскому «design») – это совокупность документации для возведения здания или сооружения, включающая чертежи и текстовый материал (сметы, пояснительные записки, отчеты об инженерных изысканиях и т.д.).

В строительных нормах по организационным вопросам проектирования «проектом» также называется результат первой (основной) стадии проектирования, на основании которой затем составляется «рабочая документация». Тем не менее, в литературе по строительству термин «проект» часто употребляется, как обобщенное наименование проектной документации.

В то же время, начиная примерно с 90-х годов, термин «проект» стал употребляться в новом, более широком смысле – как комплекс мероприятий, предназначенный для решения какой-либо крупной задачи в любой сфере деятельности, при заданных сроках, условиях и материальных средствах (соответствует английскому «project»).

Динамичное развитие систем автоматизированного проектирования (САПР) и их изначальная направленность на автоматизацию наиболее массовых и трудоемких чертежных работ, определили развитие идеологии систем автоматизации на долгие годы.

Автоматизация позволяет ускорить детальные и многократно повторяющиеся операции проектирования. Таким образом, последовательно-циклическое выполнение операций в условиях применения автоматизированного проектирования (АПР) может быть максимально приближено к линейной последовательности, или, по крайней мере, за счет увеличения скорости процесса АПР необходимость внесения глобальных изменений в модель объекта будет мало сказываться на скорости разработки проекта и получения окончательных результатов.

Методология и технология обоснования принимаемых проектных решений полностью зависит от уровня детализации применяемых при этом процессе моделей. Основной целью методологии проектирования является уменьшение цикличности и увеличение линейности процесса проектирования [1].

Если на ранней стадии основными критериями могут служить строительная стоимость и продолжительность строительства, то на производственной стадии необходима всесторонняя оценка проектных решений с учетом всего многообразия факторов. Задача выбора оптимального варианта состоит в наиболее детальном анализе результатов, получаемых на всех уровнях агрегирования модели проектируемого объекта.

Развитие средств автоматизации проектных работ

В условиях рыночной экономики требования ускорения освоения инвестиций, конкурентная борьба за заказы в строительстве привели к интеграции стадий проектирования и строительства, обусловили появления профессионального управления строительством и, как самостоятельной дисциплины, Управления Проектами на протяжении всего инвестиционного цикла.

Успех реализации инвестиционно-строительного проекта связан с точностью и детализацией работ, выполняемых на всех его стадиях: предпроектной, разработки проекта, реализации проектных решений, заключительной.

При этом, именно на начальном этапе проектирования закладываются основные характеристики будущего объекта строительства. Ошибки на этом этапе, выявляемые при последующем проектировании, приводят к возврату на начальный этап принятия решений по определению направления проектирования. Такие ошибки приводят к значительным временным потерям для всего цикла реализации инвестиционно-строительного проекта.

Новые поколения вычислительных машин и программного обеспечения позволяют по-новому взглянуть на процесс принятия решений при производстве проектных работ. Использование современных информационных технологий позволяет обеспечить сопровождение процесса принятия проектных решений на всех стадиях разработки инвестиционно-строительного проекта оперативной информационной поддержкой, что требует организации управления источниками информации, выбора наилучших характеристик информационной модели и эффективного аппарата управления процессом проектирования.

Именно эта концепция послужила началом развития технологии и идеологии информационного моделирования объектов строительства BIM – Building Information Modeling.

Существенное отличие информационного моделирования от обычного проектирования состоит в том, что, кроме формального представления данных, необходимо создавать единую информационную среду на всех этапах реализации проекта. Развитие технологических приемов в рамках автоматизированных систем на основе BIM-технологии диктуют изменение идеологии проектирования, создание информационной инфраструктуры строительной среды (в рамках концепции информационного развития) и пересмотр стадийности работ в рамках интегрированных схем проектирование-строительство-эксплуатация [2].

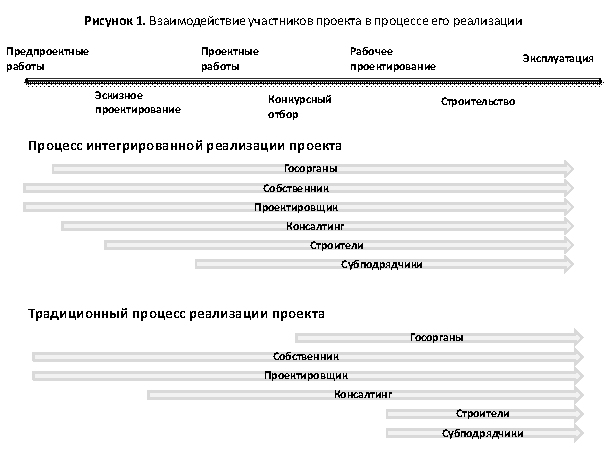

В условиях применения BIM стадии разработки проекта должны представляться, как параллельные слои, интегрированные друг в друга и распределенные во времени (Рисунок 1) [2]. Именно такое представление о взаимодействии всех участников проекта в рамках BIM привело к разработке и появлению процесса интегрированной реализации проекта (IPD), а в рамках него и появление понятия «бережливого строительства» - Lean Construction. Также появилось понятие Target Value Design (TVD) или target costing, которое можно перевести, как проектирование объекта с определенными стоимостными параметрами. Это комплекс методик, определяющих стоимость, как фактор (критерий) проектного решения для снижения расходов. В традиционной практике реализации проектов стоимость является функцией проектного решения, т. е. определяется после получения параметров конструкции, а при применении TVD стоимость определяет выбор проектного решения [3].

За рубежом, в отличие от отечественной практики, более значительная роль принадлежит оценке затрат и эффективности реализации инвестиционных проектов в составе обоснований инвестиций в строительство и конкурсной документации. Значимости и эффективности конкурсной системы выбора подрядчиков и поставщиков ресурсов во многих странах мира уделяется намного больше внимания, чем в России. Кроме того, в зарубежной практике чрезвычайно велика роль обоснования самих инвестиций с высокоточными расчетами затрат и эффективности реализации инвестиционных проектов. Известно, что на стадии обоснования инвестиций значительная часть информации о физических объемах работ отсутствует, поэтому возникает проблема оценки показателей будущего строительства (в частности - стоимости) с точностью, близкой к проекту или рабочему проекту.

В настоящий момент на рынке представлена довольно обширная линейка программного обеспечения, реализующего технологию BIM. Но все эти решения представляют собой технологию Микро BIM, нацеленную на детальное проектирование. Только в процессе длительного развития BIM решений в данную технологию стали включать возможности подсчета строительной стоимости и планирования работ.

Но данные решения не позволяют ответить на фундаментальный вопрос, возникающий на ранней стадии проекта «Стоит ли вообще реализовывать этот проект?». Именно в таком контексте и возникла идея создания специальных приложений для Макро BIM, которые увязывают в своем функционале концептуальное проектирование и определение стоимости реализации проекта. Зарубежный опыт апробации подобных систем показывает, что точность определения предварительной стоимости с использованием концептуальной модели объекта может находиться в пределах 5% от фактических затрат. Парадоксально, но традиционные методы определения стоимости строительства на начальном этапе реализации проекта дают точность в 20-30% [4].

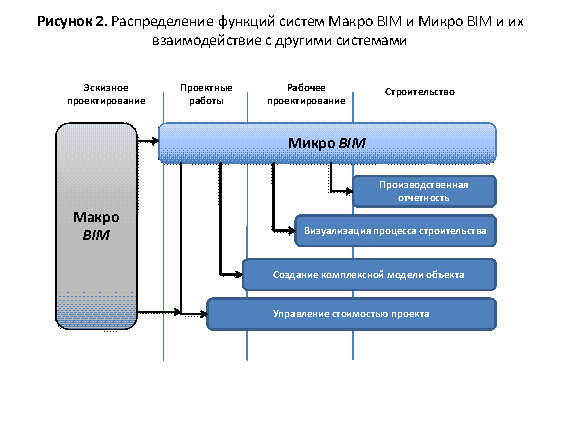

Данная технология не отменяет систем эскизного проектирования, функционал которых нацелен на быструю разработку концептуальной модели, но является связующим звеном между системами создания эскизов и системами детального моделирования. Наиболее значим функционал систем Макро BIM для девелоперов, которым необходимо постоянно рассматривать реализуемость тех или иных концепций развития территорий (Рисунок 2) [4].

Заключение

Обычные САПР служат для детальной проработки проекта, то есть для привязки концептуальных решений к реальным условиям производства, поэтому требования к данным системам значительно отличаются от требований к системам «укрупненного» проектирования. Основное требование для инструментов «укрупненного» проектирования – это быстродействие их работы, точнее их организация для обеспечения скорости работы проектировщика, позволяющей человеку в короткое время создать модель для всесторонней оценки ее всеми участниками инвестиционно-строительного процесса.

Применимость систем «укрупненного» проектирования возможна на всех стадиях реализации проекта, хотя в настоящий момент подобным системам выделяют «место» применения именно на стадиях обоснования инвестиций, эскизного или предварительного проектирования. Проблема заключается в том, что облик технически сложных объектов невозможно передать только с помощью эскизов или экономических расчетов, а процесс создания модели объекта растянут во времени и требует постоянного анализа концепции (замысла) в рамках каждого этапа реализации проекта. Помимо этого «укрупненные» модели в наибольшей степени позволяют использовать алгоритмы оптимизации проектных решений.

Наличие укрупненной модели объекта строительства позволяет иметь задокументированные предварительные решения, что создает основу для договорных отношений и определяет порядок реализации проекта. Наличие предварительно согласованной со всеми участниками процесса общей информационной модели объекта строительства позволяет планировать выдачу рабочих материалов (данных) и препятствует отходу от первоначального замысла проекта в целом.

Таким образом, можно говорить о целесообразности выделения области теории проектного дела – «укрупненного» проектирования (Less Detail Design - LDD). Это в определенной мере самостоятельное направление со своим собственным методологическим и технологическим аппаратом открывает весьма определенные перспективы для развития теории и практики аналитических исследований не только на начальной стадии реализации инвестиционно-строительных проектов, но и ее использования, как альтернативной аналитической системы на всем протяжении процесса реализации целевых программ.
