ВОДОСНАБЖЕНИЕ Г. ПОМПЕИ
Над этим древнеримским городом недалеко от Неаполя в
регионе кампания неслышно протекли века, он долгие столетия был погребен под
слоем вулканического пепла в результате извержения Везувия 24 августа 79 года.
Как только его обнаружили, он сразу же вызвал огромный интерес всего научного
мира, естественно, ведь город сохранился таким, каким он был в I веке
н.э., что не может не вызывать
восхищения. Благодаря хорошей сохранности архитектурного ансамбля можно точно
представить, как и чем жил город, какова была его структура.
Как нам известно, самая мощная индустрия производства воды для питьевых
и бытовых целей была создана в античном Риме. Но помимо акведуков, которые
подводили воду к городу, существовала и система очистки воды и раздача её по
самому городу, которую можно четко проследить на примере города Помпеи.
На холме из окаменевшей лавы, на котором стояли
Помпеи, не журчало веселых ручьев.
С водой здесь
было плохо: люди должны были рыть колодцы и собирать дождевую воду.
Но выражение «рыть колодезь» для Помпей не

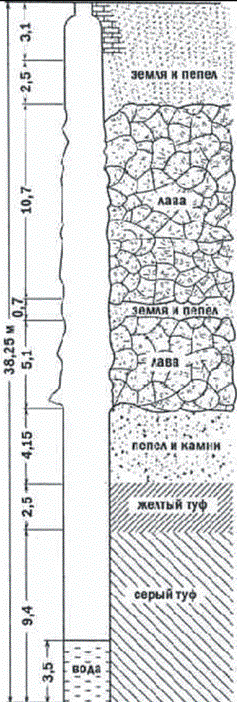

подходит. В этом каменистом грунте колодцы не рыли, а прорубали (рисунок 1).
Прорубить напластования различных каменистых пород на глубину почти 40 м
требовало и громадных усилий и высокого технического мастерства. Обнаруженный в
1928 г. колодезь проходит, между прочим, через два слоя лавы, выброшенных
Везувием еще во времена доисторические: один толщиной 10,7 м, другой — 5,1 м.
Оба они состоят из крупных кристаллов такой крепости, что вырубить в них стенки
колодца прямо по отвесу оказалось совершенно невозможным. За последним слоем
лавы лежит слой пепла и мелких камешков (тоже следы доисторической деятельности
вулкана), а за ними идет пласт желтого и пласт серого туфа. Во всех породах,
исключая лаву, стенки проведены совершенно прямо, а в слоях туфа они отделаны и
выглажены резцом. Колодезь идет несколько расширяясь книзу: диаметр его у воды
2,5 м, у поверхности земли 2,07 м. На расстоянии около 3 м до уровня земли
стены его обложены брусками из местного известняка, среди которых иногда
попадаются кирпичи из лавы и туфа.
Помпеи
сильно задержались с проведением водопровода: это было осуществлено только в I
в. до н. э. Когда стали строить большой акведук, начало которого находится
километрах в 20 восточнее Нолы (около современного городка Авеллино) и который
должен был, обойдя Везувий с севера, пройти к Неаполю, Путеолам и дальше на
запад, помпейцы воспользовались случаем и в каком-то месте отвели от него
водопроводную линию к себе в город. Она входила в город около Везувианских
ворот.
Требовалось, чтобы вода, вступавшая в город после
длительного пути по водопроводным каналам и трубам, предварительно, до своего
употребления, несколько отстаивалась и очищалась. Для этого в городе устраивали

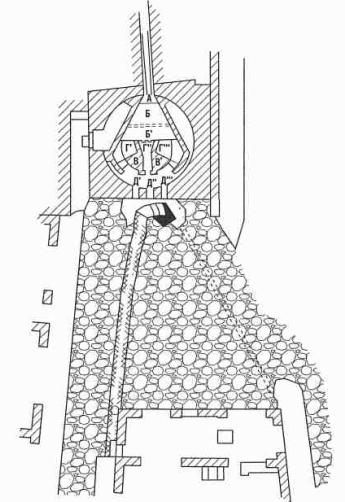

водораспределительные башни (рисунок 2), служившие одновременно и
распределительными узлами, откуда вода расходилась в разные стороны, и
фильтровальными станциями. Римляне называли эти башни «castella», т. е.
«крепостцами», вероятно потому, что эти уединенно поставленные, закрытые со
всех сторон здания несколько напоминают маленькие укрепления. В 1902 г. около
Везувиевых ворот в Помпеях найдена была такая же «крепостца».
Башня эта представляет собой небольшое
прямоугольное здание, постройка которого относится к эпохе Августа. Внутри в
полу как бы вписан круг, над которым поднимается потолок, сделанный в виде
купола (самая верхняя точка в куполе отстоит от уровня пола на 4 м). Помещение
скудно освещено двумя маленькими щелевидными окнами; немного света прибавляла и
открытая дверь. Посетитель, войдя через эту дверь, оказывался перед низенькой
оградой (0,4 м), которой обнесен был самый водоем, имеющий форму треугольника, но
с основанием не прямым, а дугообразным. Вода, направленная в этот водоем из
водопроводного канала, скатывалась сначала с одной ступеньки вниз (А), затем
разливалась по водоему, перегороженному в двух местах свинцовыми пластинами (Б
и Б'); толщина первой 0,34 м, второй 0,25 м. Они отстояли одна от другой на 1
м, и в каждой из них было пробито множество дыр. Пластины эти представляли
собой своеобразные фильтры и выполняли ту работу, для которой фильтры и
предназначены, задерживали грязь и мусор, попадавшие в воду на ее длинном пути
по акведукам.
В дальнейшем необходимо было этот
разлившийся поток уже профильтрованной воды направить в те трубы, которые
должны были ее повести по городу. С этой целью ее разбивали на несколько рукавов
с помощью двух плотин, напоминавших по форме два топора с вертикально
вставленными топорищами. Они разгораживали нижнюю сегментообразную часть
водоема на три части; вода из двух крайних частей скатывалась широким каскадом
через одну ступеньку вниз, попадала в узкий проход и отсюда, сбежав с двух
ступенек, вливалась в трубы; вода из среднего русла стекала узкой струей по
слегка пологому скату, переливалась через одну ступеньку и входила в третью трубу.
Только при раскопках 1928 г. стало ясно, что башня входила в систему городской
водопроводной сети. По направлению к переулку Веттиев от нее шел подземный ход,
в котором лежали водопроводные трубы.
Во
время ремонта, незадолго до гибели города, трубы эти вынули и ход значительно
углубили (с 0,45 до 1,9 м; ширина хода 0,9 м). Другой ход должен был пройти к
Стабиевой улице. Неподалеку от башни среди разрытых для прокладки нового
водопровода тротуаров нашли и два куска римских водопроводных труб обычного
типа (один длиной 1,53 м, другой 3,12 м). Способ изготовления их сводился к
следующему: сгибали свинцовый лист и края его спаивали вместе; получалась
трубка овального сечения с толстым валиком наверху по линии спаянных краев.
Водопроводная линия составлялась из ряда таких трубок, которые мастер спаивал
между собой, обычно тут же на месте, накладывая для прочности на место спайки
толстое свинцовое кольцо. Значительные размеры найденных труб (диаметр
поперечного сечения внизу 0,16 м, продольного 0,22 м и толщина стенок 0,02 м)
заставляют думать, что перед нами одна из главных водопроводных линий, где
трубам приходилось выдерживать сильное давление воды. От этих труб ответвлялись
уже второстепенные, меньшие. На больших трубах имеются надписи: на одной стороне
ставилось имя хозяина мастерской, где они изготовлялись, а на другой
накладывался штамп, удостоверяющий принадлежность этой трубы к общественному
водопроводу: «для общественного пользования помпейцев».[1]
Прежде чем пускать воду в общегородские резервуары и в
частные дома, ее поднимали вверх с целью ослабить давление ее на трубы. По
всему городу в различных его местах и уже обязательно на перекрестках стояли

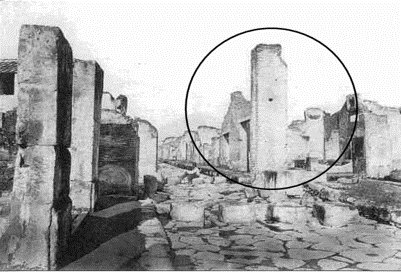

высокие (больше 6 м) узкие (площадь их 1–1,5 кв. м) столбы (рисунок 3),
сложенные из кирпичей и отштукатуренные. На одной стороне такого столба сделана
глубокая выемка, в которую укладывали прочную свинцовую трубу около 15 см в
диаметре. По ней вода из водопровода поднималась до свинцового резервуара,
стоявшего на верху столба, и только оттуда по целому ряду более мелких труб
разбегалась дальше в разные стороны (на одном из столбов сохранилось большое
количество таких труб). Подобного рода распределительные колонки можно еще и
сейчас видеть не только в Помпеях, но и в Палермо (куда их занесли арабы), в
Константинополе и во множестве еще и других древних мусульманских городов. [2]
Фонтаны
Вода отводилась прежде всего, конечно, в
городские резервуары, заменившие с появлением водопровода старые колодцы. Они

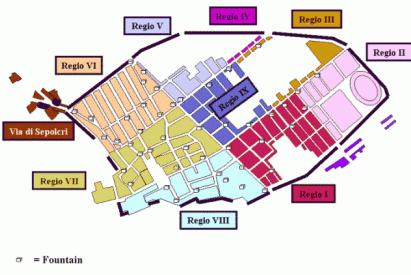

встречаются по всему городу (рисунок 4); особенно любили ставить их на
перекрестках. Это просторные низкие водоемы (около 0,5 м высоты) прямоугольной формы, сложенные из четырех
больших лавовых плит, которые скреплялись вверху для прочности
железными скобами. На одной из длинных сторон водоема
поставлен прямоугольный стояк из лавы, в котором пробуравлен ход для
водопроводной трубы. Из ее отверстия била вода, излишек которой стекал прямо на
улицу через выемку, вырубленную в плите, противоположной той, где находится
стояк.
Водоемы эти сложены одинаково по всему
городу, и материал у них одинаковый — лава. Очень редко встречается туф, и
только один водоем (около Морских ворот) сделан из мраморных плит.

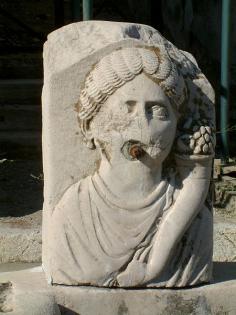

Рисунок 5. Фонтан
на Виа-дель - Аббонданца.
Жители Помпей словно постарались вознаградить себя за
стандартную форму своих водоемов разнообразием лепных рельефов, которыми они
украшали отверстие, откуда лилась вода. Каждый водоем получал как бы свой
собственный герб. Самые разнообразные
изображения попадаются на помпейских водоемах (рисунок 5).
Вода в изобилии поступала и в частные
жилища. С появлением водопровода Помпеи сразу стали богаты водой, и
мало-мальски состоятельный дом имел даже собственный водопровод, который давал
воду не только для обычных бытовых нужд, но и питал фонтан — обязательную
принадлежность внутреннего дворика в помпейском доме. [3]
Инженерная инфраструктура древнего города
поражает своей четкостью и осмысленностью. Система водопровода, канализации,
подогрева воды, обслуживания бань была на столь высоком уровне, что невозможно
себе вообразить для I ого века н.э.
