Малыгин А.В., Симинченко И.П.

Херсонский национальный технический университет

Расчет режимов резания в системах автоматизированного проектирования

В статье представлены функциональные возможности и интерфейс разработанной в ХНТУ подсистемы САПР «Расчет режимов резания» для автоматизированного проектирования технологических процессов механической обработки деталей машиностроения.

В системах автоматизированного проектирования технологических процессов встраивают модули расчетов режимов резания. Примерами таких систем являются САПР ТП Компас-Автопроект, Вертикаль. Результаты расчетов в таких системах являются приблизительными, отсутствует оптимизация.

С целью автоматизированного проектирования технологических процессов на кафедре информационных технологий в машиностроении и инженерного консалтинга Херсонского национального технического университета разработана программа расчета режимов резания аналитическим методом.

Программа предназначена для расчетов режимов резания при обработке на сверлильных, токарных и фрезерных станках при выполнении сверления, рассверливания, зенкерования, развертывания, точения, подрезки, растачивания, фасонного точения, алмазного растачивания, прорезки, отрезки, при обработке торцевыми, концевыми, шпоночными, дисковыми и прорезными фрезами.

В программе использован расчетно-аналитический метод расчета, рекомендуется для использования в условиях мелко- и среднесерийных типов производств.

Программа с высоким уровнем автоматизации решения задачи. Программа может запускаться с любого логического диска (кроме оптического), с любого места (рис.1). Работа пользователя сводится к вводу данных, связанных с обрабатываемой деталью и выполняемом технологическом переходе. Для этой цели предусмотрены удобные средства (рис.2). В зависимости от квалификации пользователя для ввода данных об одном переходе требуется 10-60 секунд.

Рис. 1. Главное окно программы

Для начала работы не требуется никаких настроек. Может эксплуатироваться в операционных системах: Windows XP, Windows Vista, Windows 7, Windows 8.

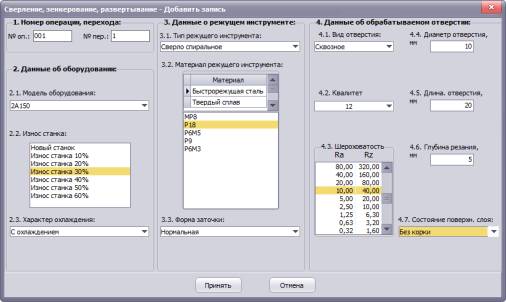

Рис. 2. Диалоговое окно ввода данных о технологическом переходе

Данные автоматически сохраняются в базе (рис.2). Результаты режимов резания можно посмотреть, используя пункт «Результаты» (рис.3).

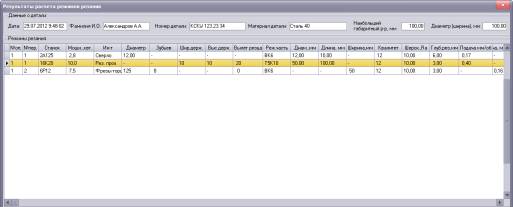

Рис. 3. Окно просмотра результатов

При выводе режимов резания на печать, будет сформирован отчет (рис. 4):

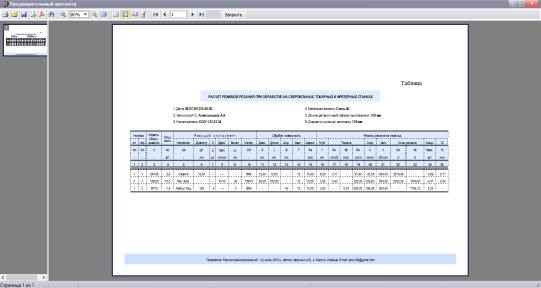

Рис. 4. Отчет о результатах расчетов режимов резания

Результаты можно распечатать или сохранить в *pdf файле.

Выводы: Программа показала хорошие результаты, эксплуатировалась на различных предприятиях машиностроения. Программу можно рекомендовать для использования на предприятиях с мелко- и среднесерийным производствами.
