Строительство и архитектура/5. Теплогазоснабжение и вентиляция

Трунков С.П., Кубис В.А.

Пензенский государственный университет архитектуры и строительства, Россия

Современное программное обеспечения проектировщика систем ТГВ

На сегодняшний день довольно сложно представить себе проектировщика, не обладающего навыками автоматизированного проектирования. С развитием персональных компьютеров на рынке программного обеспечения появилось множество продуктов, способных упростить расчеты систем отопления, вентиляции и кондиционирования воздуха помещения.

Наиболее распространёнными являются такие программные комплексы как Autocad и Excel. Однако многие используют вышеприведенные программы лишь частично, в то время как существуют дополнительные функции существенного расширения возможностей указанных продуктов. Так, например, Excel имеет возможность встроенного программирования, на языке Visual Basic for Application. Благодаря данному расширению авторами статьи была создана программа по аэродинамическому расчету сети воздуховодов под названием «DUCT». Программа создана, как уже было отмечено выше, на базе Excel и позволяет определять сечения воздуховодов различной конфигурации, а также производить расчет потерь давления на трение и местные сопротивления сети воздуховодов. Ключевым моментом разработки являлся расчет КМС. На рис.1 представлено окно выбора фитингов и оборудования системы вентиляции.

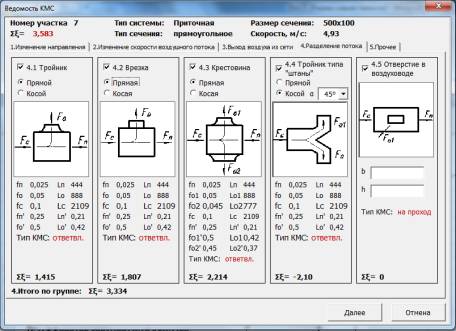

Рис.1. Окно расчета КМС программы «DUCT».

Написанный программный продукт основан на зависимостях, изложенных в [1].

Исходными данными является:

- указание узловых точек сети;

- расход воздуха;

- длина воздуховода на отдельном участке сети.

Результаты расчета представлены в таблице 1

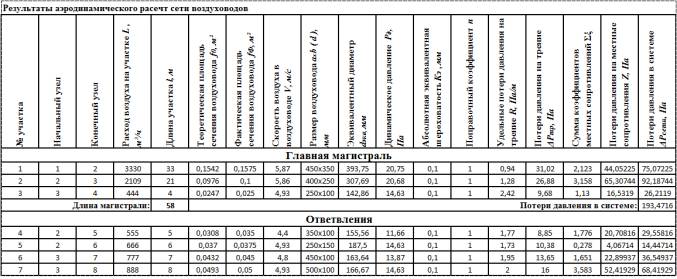

Таблица 1 - Результаты расчета программы «DUCT».

Важной особенностью программы является возможность формировать спецификацию с указанием всех использованных фитингов и длин применяющихся воздуховодов.

Для программы Autocad компанией Progman создано и широко используется проектировщиками во всём мире специальное дополнение, которое известно как Magicad. Данный программный модуль позволяет выполнять расчеты систем вентиляции, кондиционирования, отопления, канализации, водоснабжения, пожаротушения, сигнализации и электричества. Главное достоинство программы заключается в том, что при графическом вычерчивания систем имеется возможность осуществлять их расчет. Также существует возможность получить практически любой вид и разрез системы. Данное преимущество заключается в том, что Magicad позволяет представить проектируемые элементы в трехмерном виде. При умелом использовании фотореалистичной визуализации данная особенность будет, несомненно, оценена заказчиком, ведь он сможет наглядно увидеть как в действительности будут выглядеть проектируемые системы в натуре (рис. 1).

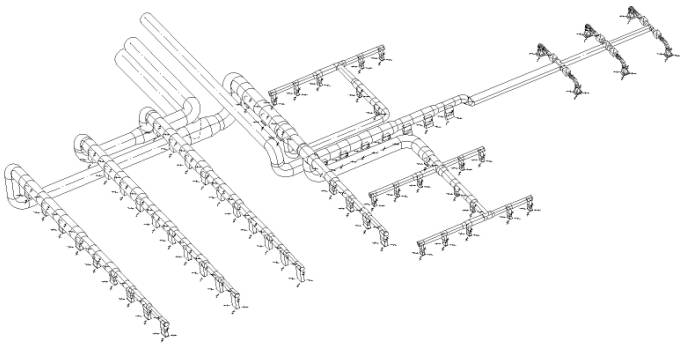

Рис.3. Пример пространственного изображения систем вентиляции в программе Magicad.

Существенную значимость имеет расчет систем отопления в вышеприведенной программе. Используя обновленные базы данных, которые, кстати говоря, находятся в открытом доступе на официальном сайте разработчиков программы, можно выполнить 3-х мерный проект отопления, с размещением всей необходимой предохранительно-запорной и балансировочной арматуры (рис.4).

Применительно к системам вентиляции, стоит отметить обширную базу оборудования Lindab и Bevent, предназначенного для систем вытесняющей вентиляции. Таким образом, помимо классических расчетов, Magicad позволяет решать нестандартные задачи создания микроклимата внутреннего воздуха современных зданий с использованием последних разработок в области воздухораспределения.

Говоря о достоинствах программы Magicad, следует отметить и недостатки данного продукта. Существенным является отсутствие полноценного отчета о выполненных расчетах (все результаты выводятся в чертеж), а также в вышеприведенном программном обеспечении нет возможности выполнять расчеты однотрубной системы водяного отопления и охлаждения, систем, которые довольно широко используются в жилищном строительстве.

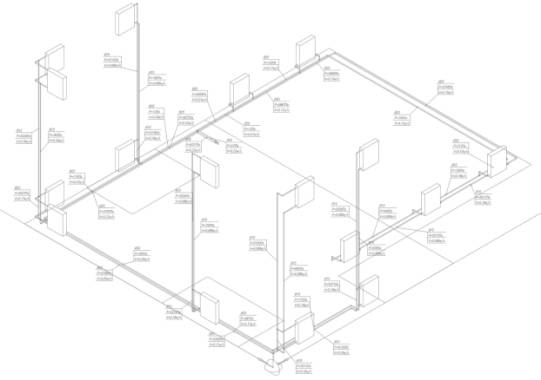

Рис.4. Пример схемы системы отопления выполненный в программной среде Magicad

В последнее время набирает популярность программное обеспечение Revit MEP, но по мнению авторов статьи, данный продукт может быть использован рационально только в случаях совместной работы всех разработчиков проекта в данной программе.

Несмотря на всё разнообразие расчетных программ, проектировщик всегда должен понимать смысл и последовательность действий программы. Для этого необходимо знать алгоритм расчета тех или иных систем, уметь проверять результаты расчетов, иметь практический опыт расчетов без использования программных продуктов. Только в этом случае можно будет говорить о качественном и рациональном, в плане экономии времени, автоматизированном проектировании.

Литература

1. Аэродинамика вентиляции / Посохин В.Н. – М : АВОК-ПРЕСС, 2008. -209 с.

2. www.abok.ru.

3. http://www.magicad.com/ru.
