Визначення вектора радикального переміщення за схемою циліндричної оболонки кровоносної судини при симетричному навантаженні

Кровоносна судина являє собою круговий тонкостінний циліндр із внутрішнім радіусом r і постійною товщиною стінки h, зображений на рис. 1. Кут нахилу дотичної до утворюючої серединної поверхні υ пов'язаний з переміщенням u відношенням:

                                                         (1)

Виділимо елемент циліндричної оболонки з розмірами h, dx, dSφ (рис. 2, а). До граней цього елемента прикладені сили та моменти Тх, Тφ, Мх, Мφ (рис. 2, б) і зовнішні сили – тиск Р = Р(х). В осьових перерізах за властивостями симетрії внутрішні сили залишаються однаковими, а при переходи грані з координатою х до грані з координатою х + dx одержують збільшення. Тоді три умови статистичної рівноваги не звертаються в нуль:

 dTx = 0;

           (2)

                       (3)

Осьова сила Тх = const визначається навантаженням циліндра на торцях. Відносне подовження відрізка CD (рис. 3), що розташоване на відстані z від серединної поверхні, складається із двох складових: подовження ε серединної поверхні та подовження, обумовленого вигином утворюючої циліндра [1, стор. 380–384]:

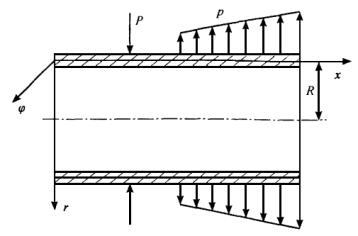

Рисунок 1 – Схема циліндричної оболонки

Підставивши вирази для εxz і εφz у вирази напруг σx, σφ, складені відповідно до закону Гука, одержимо:

                                 (4)

де Е – модуль нормальної пружності за напрямом (модуль Юнга), ν = 0,5 – коефіцієнт Пуассона [2].

Розглянемо елемент циліндричної оболонки з розмірами dxdSφ (див. рис. 2). З урахуванням умови статистичної еквівалентності вирази для одиничних нормальних сил Тх, Тφ і одиничних згинальних моментів  Мх, Мφ приймають вид:

                                                      (5)

З системи рівнянь (5), враховуючи (1) і (4), виводи залежностей внутрішніх зусиль Тх, Тφ, Мх, Мφ від радіального переміщення u представляються у вигляді:

                                          (6)

де D – циліндрична твердість [1, стор. 133].

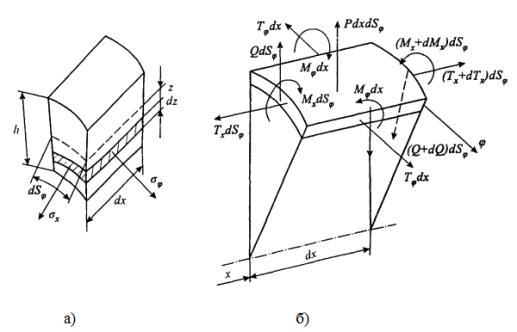

Рисунок 2 – Схеми розподілу внутрішніх сил на майданчиках циліндричної оболонки: а – розподіл напруг; б – розподіл внутрішніх сил

Підставивши в друге рівняння системи (6) вираз для ε, у рівняння (2) і (3) – вираз для Q, а потім вираз для Мх, одержимо систему рівнянь для знаходження радіального переміщення u:

                                              (8)

                        (9)

Розв’язок рівняння (9) має загальний вигляд: u = u0 + u*, де u0 – розв’язок характеристичного рівняння, u* – частинний розв’язок, який є залежним від закону розподілу Р уздовж утворюючої.

Рисунок 3 – Схема подовження відрізка CD, розташованого на відстані z від серединної поверхні циліндричної оболонки

Розв’язок характеристичного рівняння з урахуванням геометричних параметрів кровоносних судин [3] має вигляд:

                Частинний розв’язок знаходиться із рівняння (9) у вигляді:

                оскільки закон зміни тиску уздовж утворюючої оболонки при пульсації крові представляється виразом [1, стор. 134]:

                                                                                  (10)

де А1, А2, А3 – довільні постійні, які визначаються з розв'язку гемодинамічної задачі. Знаходження коефіцієнтів А1, А2, А3 рівняння (10) здійснюються зі співвідношення розмірностей членів рівняння. Оскільки в лівій частині рівняння знаходиться параметр тиску, який визначається у Па (або кг / м ∙ с2), значить і кожний доданок, який знаходиться в правій частині рівняння, повинен бути представлений в даній величині. Оскільки була встановлена залежність розподілу тиску від погонних параметрів довгої лінії (у цьому випадку розглядається знаходження розподілу тиску в часі через добуток вхідного сигналу пульсової хвилі та передавальної функції довгої лінії) [4] значить і розподіл тиску уздовж утворюючої логічно виразити через відомі R0 і L0 параметри, опираючись на відповідність розмірностей величин кожного члена рівняння. Таким чином:



         Значить, рівняння (10) приймає вигляд:

         Для знаходження частинного розв’язку рівняння (10) знайдемо похідні, підставимо значення функції та похідних у рівняння (10) та отримаємо кінцеву систему рівнянь:

                 (11)

         Розв’язавши систему рівнянь (11), отримаємо:



Знаходимо постійні інтегрування С1, С2, С3, С4 з початкової умови. Оскільки в початковий момент часу деформація не відбувається, значить можна затверджувати, що початкові умови приймають нульові значення, тобто:

Отримаємо систему із чотирьох рівнянь:

  (12)

де

         Розв’язавши систему рівнянь (12), знаходимо постійні інтегрування  С1, С2, С3, С4:

                                                                                                             (13)

                                                                                                  (14)

                                                                                                                 (15)

                                                (16)



Висновки

         1. Визначено вектор радикального переміщення за схемою циліндричної оболонки кровоносної судини при симетричному навантаженні, який в подальшому застосовується для опису деформованого стану стінки кровоносних судин.

         2. Вектор радикального переміщення залежить від закону зміни тиску уздовж утворюючої оболонки при пульсації крові, який, в свою чергу – від погонних параметрів моделі системи кровообігу людини у вигляді неоднорідної узгодженої довгої лінії [4].
