Синтез новых
производных дифeнилкарбазона на основе α-хлор эфиров и хлоразона и их
исследование в качестве ингибиторов коррозии
А.М.Магеррамов.,
Р.А.Алиева., С.Р.Гаджиева., Т.И.Алиева., Г.И.Байрамов
Бакинский Государственный Университет
На основании продуктов реакции дифенилкарбазона с
α-хлор-алкил и алкенилоксиметил эфирами, а так же на основе реакции этих
эфиров с алкоксиметил-хлорированными 1-метил и 4-винилциклогексеном была
проведена реакция с хлоразоном и были получены ранее неизвестные в литературе
новые производные дифенилкарбазона, содержащие 7 атомов азота новыми
соединениями (1-ХII). Синтез новых
соединений был проведен в нижеследующими реакциями[1-3].
Была проведена реакция соединений алкил и
алкенилоксиметил-дифенилкарбазонов с хлоразоном [3]:
CH2OR
где, ;
R= –C8H17(
I ); –C10H21( II ); –C12H25 ( III ),
–CH2–CH=CCl–CH3 ( IV ).

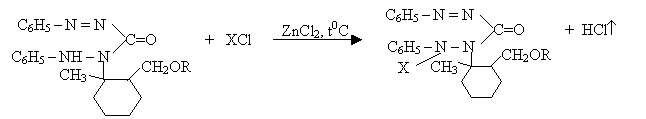

Была
проведена нижеследующая реакция соединений 1-метил-2-алкил и
2-алкенилоксиметилциклогексан-дифенилкарбазонов с хлоразоном [3]:
где, ;
R= –C8H17(
V ); –C10H21(VI ); –C12H25 (VII),
–CH2–CH=CCl–CH3 (VIII).
Была проведена
реакция соединений
1-винил-3-алкоксиметилцикло-гександифенилкарбазонов с хлоразоном:
где, ;
R= –C8H17(IХ); –C10H21(Х); –C12H25 (ХI);
–CH2–CH=CCl–CH3 (ХII) .
Составы и структуры синтезированных новых соединений (I-XII) установлены на основании данных элементного анализа,
ИК ЯMР и масс спектров.
На основании проведенного исследования было
установлено, что эти новые соед. ( I-XII ) даже при концентрации 2.5; 5; 10 мг/л обладают
высокоэффективными свойствами ингибиторов коррозии.
Во время
исследовательских работ по определению ингибиторной активности новых соединений
было установлено, что каждое из них по своей ингибиторной активности
превосходит как взятый в качестве сырья для синтеза дифенилкарбазона, так и
многие известные в литературе ингибиторные вещества.
Как видно
из ранее проведенных исследований [1-3],
замещение находящегося в составе аминового соединения атома водорода какой –
либо функциональной группой, а так же с увеличением атомов азота, эти
соединения даже при малой концентрации 2.5; 5; 10 мг/л увеличивают степень
адсорбции на поверхности металла и тем самым делают коррозию пассивной [3].
В целях
определения степени ингибиторной эффективности новых синтезированных соед. (I-XII) в лабораторных условиях были созданы сильно коррозионные
среды и при различной концентрации соединений испытания проводились на основе
известного в литературе «гравиметри-ческого» метода потери массы металла.
Результаты определения ингибиторной эффективности соед.( I-XII )
приведены в нижеследующей таблице:
Условный номер соединения |
Концентрация ингибитора, мг/л |
3% NaCl+нефт (10:1) H2S 500 мг/л |
0.3 N HCl +бензин (1:7) H2S 1000 мг/л |
||
Скорость коррозии, г/см2 ·час |
Эффек-тивность
ингиби-тора, % |
Скорость коррозии, г/см2 ·час |
Эффектив-ность
инги-битора, % |
||
1 |
2 |
3 |
4 |
5 |
6 |
Без ингибитора |
– |
2.56 |
– |
3.65 |
– |
(I) |
2.5 5 10 |
0.0018 0.0006 – |
99.92 99.97 100 |
0.0007 0.0002 – |
99.98 99.99 100 |
(II) |
2.5 5 10 |
0.0012 0.0004 – |
99.95 99.98 100 |
0.0002 0.0001 – |
99.99 100 |
(III) |
2.5 5 10 |
0.0009 0.0002 – |
99.96 99.99 100 |
0.0002 – |
99.99 100 |
(IV) |
2.5 5 10 |
0.0004 – |
99.98 100 |
0.0001 – |
100 |
(V) |
2.5 5 10 |
0.0011 0.0003 – |
99.96 99.98 100 |
0.0005 0.0001 – |
99.98 100 |
(VI) |
2.5 5 10 |
0.0008 0.0002 – |
99.96 99.99 100 |
0.0002 – |
99.99 100 |
(VII) |
2.5 5 10 |
0.0006 0,0001 – |
99.97 100 |
0.0001 – |
100 |
(VIII) |
2.5 5 10 |
0,0002 – |
99,99 100 |
– |
100 |
(IX) |
2.5 5 10 |
0,0008 0,0001 – |
99,96 100 |
0.0002 0.0001 – |
99.99 100 |
1 |
2 |
3 |
4 |
5 |
6 |
(X) |
2.5 5 10 |
0,0004 – |
99,98 100 |
0.0001 – |
100 |
(XI) |
2.5 5 10 |
0,0001 – |
100 |
– |
100 |
(XII) |
2.5 5 10 |
– |
100 |
– |
100 |
Вероятнее
всего, что высокая ингибиторная эффективность
синтезированных новых соед. (I-XII) зависит от
наличия и природы функциональных групп
и кратной связи и от повышения плотности электронов в их составе. Новые
синтезированные соединения способствуют образованию на поверхности стали комплекса между молекулой ингибитора и
металлами создавая этим высокую адсорбцию и поверхность стали становится пассивной
к коррозии.
И так,
на основании проведенного исследования еще раз было установлено, что известные
в литературе [4] органические соединения с
функциональными группами и много атомами азота являются высокоэффективными
ингибиторами коррозии.
Как
видно из таблице каждое из ранее неизвестных в литературе новых производных дифенилкарбазона соед. (I-XII) может
использоваться экономическими и экологическими высокоэффективными ингибиторами для
защиты от коррозии стального технологического оборудования в нефтегазодобывающей
и перерабатывающей промышленности, а так же в нефтехимической промышленности.
Как
видно из состава и строения из ранее неизвестных в литературе новых производных
дифенилкарбазона соед. (I - XII)
можно вести исследования для использования их в различных направлениях. Поэтому
синтез соединений такого типа, и их исследование с целью дальнейшего применения
считают очень актуальным в синтезе нефтехимии и органической химии.
СПИСОК ЛИТЕРАТУРЫ
1.
Байрамов Г.И. Синтез
новых производных дифенилкарбазида на основе α-хлор-алкоксиметил эфиров и хлоразона и их
исследование. //Журн. Научных публикаций аспирантов и докторантов. Курск,
апрель 2009, №4, с. 120–124.
2.
Байрамов Г.И. Синтез
новых производных гидразина и исследование их антикоррозионных свойств // Журн.
коррозии. Материалы защита. РАН, Москва, 2010, №4, с. 27–30
3.
Байрамов Г.И. Синтез
новых производных дифенилкарбазона на основе a-хлор-метил-алкил и алкенил эфиров и хлоразона и их исследование. Молодой
ученый ежемесячный научный журнал. 2009, № 5, с. 13-26.
4.
рачев Х., Стефанова С. Справочник по коррозии. М.: Мир,
1982. 62 с.
