Суперионные сенсорные источники энергии

Создание на основе твердых оксидных суперионных проводников или твердоэлектролитных датчиков (первичных преобразователей энергии) и систем контроля и автоматизации – одно из интенсивно развивающихся направлений прикладной физики твердого тела. Именно в этом направлении на сегодняшний день достигнут наиболее осязаемые практические результаты [1].

         Твердоэлектролитные датчики успешно конкурируют с другими типами первичных преобразователей и находят все более широкое практическое использование. Обусловлено это тем, что эти датчики обладают целым рядом преимуществ и часто позволяют решать такие практические задачи, которые другими средствами реально решить не удается.

         Наиболее широко используются датчики двух типов: потенциометрические и кулонометрические. Однако, предложены и начинают находить применение и датчики, в которых использованы другие принципы работы.

         До недавнего времени внимание исследователей и разработчиков было сосредоточено, в основном, на высокотемпературных датчиках с оксидным электролитом, предназначенных для определения содержания кислорода или кислородного потенциала в газообразных и жидких средах, а также так называемого кислородного коэффициента твердых оксидов переменного состава [2].

Принципиальные возможности твердоэлектролитных датчиков весьма широки. Так, например датчики с кислородпроводящим оксидным электролитом типа стабилизированного диоксида циркония, позволяют определять парциальное давление кислорода в газовых средах от нескольких десятков атмосфер до 10-26 атм.

Однако, при практическом их использовании необходимо принимать во внимание, что ошибки измерений будут зависеть от реальных условий применении датчика: интервала концентраций компонента, мешающих примесей, температуры и т.п. В случае потенциометрических датчиков особое внимание необходимо обратить на создание условий, обеспечивающих равновесие на электродах по отношению к измеряемому компоненту, на возможность диффузии компонентов в электролите [3].

         В этом отношении перспективны материалы на основе оксидов IV В – примесные твердые оксидные ионные проводники (ТОИП), называемые также высокотемпературными или твердыми оксидными электролитами. Они отличаются исключительно кислородноионным переносом в широком диапазоне температур Т, и парциальных давлений кислорода Р. Высокотемпературную кубическую с решеткой флюорита модификацию диоксида циркония ZrO2 стабилизируют во всем диапазоне температур  добавлением катионов меньшей валентности.  Недостаток заряда компенсируется активными вакансиями,  по ним осуществляется перенос анионов кислорода О-2.

Твердый раствор ZrO2 +12 мол. % CaO при Т = 10000С имеет удельную электропроводность σ =5,5 10-2 (Омсм)-1 и сохраняет ионную долю электропроводности tu≥0,99 вплоть до парциального давления кислорода P = 10-20 атм. При меньших давлений Р, часть кислорода покидает решетку, заряд компенсируется электронами, растет электронная составляющая проводимости, материал электролита деградирует «восстанавливается».

         На электродах перегородки из такого материала, разделяющий объемы с Р' > Рх, существует электродвижущая сила (ЭДС) Е:

E=ln                                           (1)

(здесь R- универсальная газовая постоянная, F – число Фарадея, Т-температура окружающей среды, -парциальное давление кислорода в окружающей атмосфере равное 0.21105 Па, Рх – искомое давление кислорода). Это явление используют в топливных элементах, термодинамических исследованиях, газовом анализе.

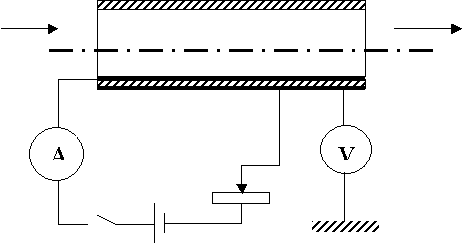

         Развитие получил кислородный насос (КН) – устройство дозирования кислорода в газовом потоке (рис.1). Пропуская через такую перегородку ток от внешнего источника, дозируют кислород в одном из объемов. В этом состоит принцип кислородного насоса. В случае дозирования кислорода в газовом потоке перегородкой служит стенка трубки, которая с одной парой электродов образует качающую (КС), с другой – измерительную секцию (ИС). По трубке со скоростью  пропускают инертный газ с концентрацией кислорода PI.  Значение Р на выходе кислородного насоса (КН) зависит от величины тока I  в цепи КС:

I=ln                                            (2)

где r – сопротивление перегородки или стенки трубки кислородного насоса.








             J, PI                                                                                                                   J, P









                                                                   R

                                                Е

Рис.1

Определяют Ро по величине Е, измеряемой на электродах измерительной секции ИС:

(3)




Ро =   Р1 ехр

(здесь Р1 – концентрация, или парциальное давление кислорода вне трубки равное 0.21105Па) [4] .

         Исследована теоретическая входная характеристика (ВХ) идеализированного устройства в предположении, что ТОСП сохраняет исключительно кислородно-ионную проводимость при всех условиях, в том числе при сколь угодно малых коцентрациях кислорода в газе. В области глубокой откачки она кончается вертикальным участком при токе насыщения

                                            (4)

когда носители поставляемые входным газовым потоком, полностью израсходованы, дальнейшее увилечение тока через КС невозможно.
