Влияние ТЕМПЕРАТУРЫ ЗАКАЛКИ И ВРЕМЕНИ ВЫДЕРЖКИ на Фазово-структурное состояние пружинного Сr-Ni сплава

Мукажанов Е.Б., к.ф.-м.н.

Жетысуйский государственный университет им. И. Жансугурова, г.Талдыкорган, Казахстан

Показана двухфазность структуры сплава 47ХНМ после закалки в интервале 900-1300⁰С, установлены кристаллическое строение, морфология, размеры и объемная доля частиц выделяемых фаз. Обнаружено, что с повышением температуры нагрева возрастает степень однородности твердого раствора. Выявлены особенности изменения структуры сплава 47ХНМ в зависимости от температуры, времени выдержки нагрева под закалку, скорости охлаждения.

Введение

Пружинные дисперсионно-твердеющие сплавы – один из важнейших классов конструкционных металлических материалов, которые в зависимости от назначения и условий службы упругих элементов приборов должны обладать самыми разнообразными свойствами [1]. При эксплуатации, изделия из пружинных сплавов должны иметь достаточную прочность и упругость в условиях статического, циклического или динамического нагружения, а также высокое сопротивление малым пластическим деформациям. Помимо этого, они также должны удовлетворять особым технологическим требованиям, без учета которых нельзя качественно изготовить упругие элементы приборов заданной конфигурации и получить комплекс высоких физико-механических свойств.

Наряду с этим сплавы Ni-Cr являются перспективными материалами для элементов конструкции ядерных и термоядерных реакторов с водным теплоносителем [2]. В работе [3] изучено влияние структурного состояния Cr- Ni сталей и сплавов на стабильность их структуры при радиационном воздействии.

Решение задачи получения сочетания практически важных свойств в Ni-Cr сплавах осуществляется созданием эффективных технологий и схем комбинированной обработки (термической или механико-термической), позволяющих повысить эксплуатационные свойства этих материалов путем целенаправленного изменения их структуры и фазового состава. Как известно, изменение температуры и продолжительности нагрева под закалку позволяют получить качественно отличающиеся структурно-фазовые состояния в сплавах, которые в свою очередь предопределяют свойства и эволюцию структуры при последующем упрочняющем старении. Поэтому представляется актуальным исследование структуры сплава после закалки в широком температурно-временном интервале, определение оптимальных условий закалки.

Целью настоящей работы является исследование влияния температуры закалки, времени выдержки под закалку и скорости охлаждения на фазово-структурное состояние сплава 47ХНМ.

Материал и методика исследования

В качестве материала исследования выбран сплав 47ХНМ промышленного изготовления и стандартного химического состава (47%-Cr, 5%-Mo, ост. - Ni).

При проведении термических обработок сплава 47ХНМ нагрев под закалку от 1200⁰ -1300⁰С производили в соляной ванне с расплавом BaCl₂. Температура ванны автоматически поддерживалась постоянной с точностью 5⁰С. Состояние образцов фиксировали закалкой в холодной воде.

Структурно-фазовое состояние образцов исследовали с помощью оптических (NEOPHOT-21, МИМ-7) и электронного (ЭМ-125К) микроскопов, а также рентгеноструктурным методом на дифрактометре ДРОН-3.

Шлифы для металлографических исследований полировали и травили электролитическим методом в 10%-ном уксусно-хлорном электролите. По микроструктуре контролировали величину зерен, объемную долю фаз, наличие двойников и других дефектов.

Образцы для электронной микроскопии в виде дисков готовили методом струйной электрополировки, а также методом утонения фольг.

При съемке дифрактограмм образцов на дифрактометре ДРОН-3 использовали Co-К_{a -} излучение при режимах рентгеновской трубки U=40кВ и I=40mA. Расчет дифрактограмм проводили по известной методике [4].

Результаты и их обсуждение

На рис. 1, а показана микроструктура сплава 47ХНМ после закалки от 1250°С, выполненной в среде инертного газа. Микроструктура представляет собой полиэдрические зерна γ–твердого раствора с частицами вторичной фазы. Электронномикроскопические исследования сплава после указанной термообработки (рис.1, б) также свидетельствуют, что сплав находится в двухфазном состоянии. Матрица сплава представляет собой γ–твердый раствор с ГЦК-решеткой на основе Ni, а частицы второй фазы - α–твердый раствор с ОЦК-решеткой на основе Cr. Частицы α–фазы преимущественно расположены по границам зерен (см. рис. 1, б), при этом объемная доля избыточной фазы составляет 5-10%. На микроэлектронограмме, соответствующей закаленному образцу (см. рис. 1, в), видны тяжи, непрерывные в обратной решетке, что свидетельствуют, как известно, либо о неполной закалке, либо о малой скорости охлаждения в процессе закалки, в результате которой происходит частичный распад пересыщенного твердого раствора.

а) б) в)

г) д) е)

Рис. 1 Микроструктура сплава 47ХНМ после закалки от 1250⁰С, 1 мин: а - оптическая микрофотография (х1200); б(х850), г(х13000), д(х14000), е - электронные микрофотографии(х7000); в - микроэлектронограмма к рис.1, б

Интересной особенностью строения закаленных образцов является наличие большого количества двойников, пересекающих зерна (рис.1, б, г-е). Границы двойников большей частью являются прямыми и очень устойчивыми. На рис.1, д показано пересечение двойников с экстинкционными контурами. При малой скорости охлаждения, например, на воздухе, после высокотемпературного нагрева образование двойников, как правило, не наблюдается.

С увеличением времени выдержки до 10 минут при температуре закалки происходит дальнейшее растворение упрочняющей α-фазы, в результате чего степень пересыщения матрицы легирующими компонентами увеличивается. С увеличением времени выдержки под закалку до 1250⁰С происходит также изменение структуры сплава 47ХНМ, а именно: происходит рост зерна (рис. 2, а, б), увеличение разнозернистости сплава и изменение характера границ зерен (рис. 2, в). Типичные микроструктуры при различной температуре и времени выдержки под закалку приведены также на рис. 3.

а) б) в)

Рис. 2 Микроструктура сплава 47ХНМ после закалки от температуры 1250⁰С: а - 1 мин. (при репродукции увеличено в 2 раза)(х1000); б - 30 мин(х2000).; в - 5 мин(х850).

а) б) в)

Рис. 3 Изменение структуры сплава в зависимости от температуры и времени выдержки под закалку: а - 1200⁰С, 30 мин.(х1000); б - 1300⁰С, 1 мин.(х1000); в - 1300⁰С, 30 мин(х1000).

Потеря устойчивости границ зерен, выражающаяся в сильном искривлении (рис. 2, в, рис.4, а, б), является характерной особенностью сплава 47ХНМ при выдержках более 1-2 мин в интервале 1250-1300°С. При этом наблюдается растворение частиц α–фазы с последующим их растеканием по границам зерен, образуя иногда на них сплошную прослойку (рис. 4, в) с высоким содержанием хрома. Это подтверждается данными микродифракционного анализа. Выделения на границах зерен (особенно прочных вторичных фаз) могут резко изменить технологические свойства сплава.

а) б) в)

Рис. 4 Изменение структуры границ зерен при закалке от 1250⁰С сплава 47ХНМ в течение различного времени выдержки: а - 2 мин.(х1000); б - 5 мин.(х1000); в - 10 мин(х2000).

Результаты рентгеноструктурных исследований образцов сплава 47ХНМ, закаленных от 1250°С в течение различного времени выдержки приведены на рис. 5.

Рис. 5 Дифрактограммы образцов сплава 47ХНМ после закалки от 1250°С в течение различного времени выдержки: а – 5 сек.; б – 30 сек.; в – 10 мин.

Видно, что все интенсивные линии на дифрактограммах принадлежат g-фазе - твердому раствору Сr и Mo в никелевой матрице c ГЦК-решеткой. Наряду с ними на дифрактограммах имеются слабые рентгеновские линии от a-фазы с ОЦК-решеткой. После закалки от температуры 1250°С остаются нерастворенными частицы a-фазы. С увеличением времени выдержки под закалку происходит увеличение параметра решетки g-матрицы от 3,560 до 3,568 Å и уменьшение объемной доли a-фазы, которая после закалки с выдержкой 10 минут и более практически не обнаруживается (рис.5, в).

Как известно, качество закаленного материала определяется не только его технологическими свойствами, но и величиной рекристаллизованного зерна. Для сплава 47ХНМ интересной особенностью является малая склонность к росту зерна в интервале температур 1000-1300⁰С. За очень короткое время при выдержке сплава под закалку полностью проходит процесс первичной рекристаллизации и формируется мелкозернистая структура со средним размером зерна 6-10 мкм. Процессы первичной и собирательной рекристализации, как известно протекает в процессе нагрева деформированного металла. Из-за наличия избыточной α-фазы в структуре четко обнаруживаются две группы зерен различной величины. Такая разнозернистость особенно нежелательна при операциях глубокой вытяжки, штамповки, а также травлении и полировке заготовок.

Основной причиной появления разнозернистости, по-видимому, является неравномерное распределение избыточных частиц α-фазы. В местах с повышенным содержанием крупных частиц α-фазы, формируется мелкое зерно, тогда как в областях материала, где отсутствуют частицы фазы, зерно вырастает до значительно больших размеров.

Результаты электронномикроскопических исследований приграничных областей структуры сплава 47ХНМ позволяют сделать заключение о том, что при малых интервалах времени выдержки под закалку границы зерен остаются прямыми, и в основном, свободными от зернограничных выделений. Однако с увеличением продолжительности выдержки при температуре закалки происходит потеря устойчивости границ зерен, увеличивается их протяженность, а сами они приобретают сильно искривленную форму.

Зависимость среднего размера зерна сплава 47ХНМ от времени выдержки под закалку от температур 1200-1300⁰С представлена на рис. 6.

Как видно из представленных данных, рост зерна в сплаве 47ХНМ очень сильно подавлен из-за наличия избыточной α-фазы, которая тормозит миграцию границ во время собирательной рекристаллизации.

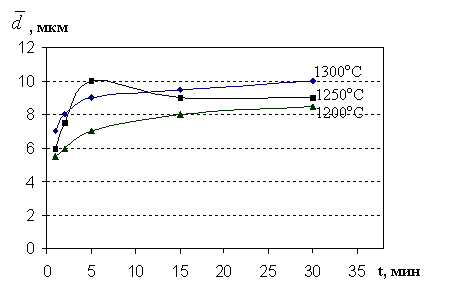

Рис. 6 Изменение среднего размера зерен сплава 47ХНМ в зависимости от времени и температуры выдержки при закалке

На основании полученных результатов можно сделать следующий вывод:

После закалки в интервале температур 1200-1300⁰С структура сплава 47ХНМ является двухфазной, состоящей из зерен γ-матрицы и частиц α-фазы. С увеличением времени выдержки под закалку установлено растворение упрочняющей α-фазы, рост зерен матрицы, увеличение разнозернистости сплава и изменение характера границ зерен. Рост зерна в сплаве 47ХНМ очень сильно подавлен из-за наличия избыточной α-фазы, которая тормозит миграцию границ во время собирательной рекристаллизации.
