Д.т.н., проф. Пількевич І.А., к.т.н., Молодецька К.В., викл. Охрімчук І.А.

Житомирський військовий інститут ім. С. П. Корольова

Державного університету телекомунікацій, Україна

ПІДСИСТЕМА МОНІТОРИНГУ ТЕРИТОРІЇ ПІДПРИЄМТВА

Постановка задачі. В сучасних умовах життя, в галузі ведення бізнесу все більш затребуваними для власників і керівників великих підприємств стають системи контролю з широким спектром. Повний моніторинг територій великих об’єктів, що охороняються, дозволяють системи контролю та управління доступу (СКД) [1].

Система контролю доступу (СКД) являє собою сукупність програмно-технічних засобів та організаційно-методичних заходів, за допомогою яких вирішується завдання контролю та управління відвідуванням окремих приміщень, а також завдання оперативного контролю над персоналом і часом його перебування на території об’єкта [2].

В даний час СКД до приміщень на підприємстві є незамінною складовою системи захисту. Тому її використовують майже всі підприємства світу. Основною задачею системи моніторингу є відслідковування руху людей на підприємстві, при чому не важливо чи вони є співробітниками даного підприємства, чи ні. Адже підприємство відвідують не лише особи, які там працюють, але й сторонні особи, що можуть бути пропущеними на територію підприємства [3]:

– клієнти (представники організацій, громадяни);

– відвідувачі (запрошені з якого-небудь приводу);

– представники організацій, що займаються забезпеченням життєдіяльності підприємства (енерго-, водо-, теплопостачання і т. ін.);

– представники конкуруючих організацій (іноземних служб) або особи, що діють за їхнім завданням.

Система контролю доступу може являти собою одну з частин інтегрованої системи безпеки, встановленої на підприємстві. Інтегрована система безпеки поєднує в собі комплекс технічних і програмних засобів щодо забезпечення безпеки підприємства та його життєдіяльності. Інтегрована система дозволяє вирішувати такі основні завдання [4]:

1. Управління доступом:

– захист від проникнення сторонніх осіб;

– збір та обробку інформації про переміщення осіб по об’єкту;

– організацію доступу та облік робочого часу;

– управління режимами роботи і автоматикою автостоянок.

2. Охоронні функції:

– забезпечення охороною сигналізацією;

– забезпечення пожежною сигналізацією.

Метою роботи є розробка моделі моніторингу території підприємства.

Об’єктом досліджень є процес автоматизації моніторингу руху відвідувачів на підприємстві.

Предметом досліджень є методи та засоби автоматизації моніторингу руху відвідувачів на підприємстві.

Наукова новизна одержаних результатів полягає в тому, що вперше розроблена нова, якісна та недорога система моніторингу території підприємства.

Проектування системи моніторингу відвідувачів на підприємстві. Основною особливістю побудови СКД на великих об’єктах, є організація автоматизованого робочого місця (АРМ) на базі персонального комп’ютера. Весь персонал, що обслуговує СКД, повинен мати доступ до єдиної бази даних (БД), що знаходиться на сервері системи. Така система повинна містити АРМ „прохідна”. Побудована за такою схемою СКД може забезпечити централізоване управління на об’єкті, що містить декілька будівель, значно віддалених один від одного.

На рис. 1 зображено спроектовану структурну схему системи контролю доступу, яка побудована з урахуванням вищезазначених вимог до СКД.

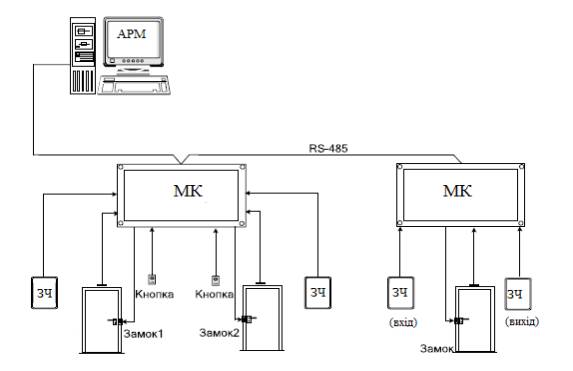

Рис. 1. Структурна схема контролю доступу:
МК – мікроконтролер; ЗЧ – зчитувач

Система будується на основі мікроконтролера, до якого підєднуються зчитувачі карток та кодові замки, що встановлюються на дверях приміщень, а також кнопки. Уся сукупність мікроконтролерів підєднується до АРМ, яке встановлюється на прохідній та в БД якого зберігаються всі дані системи та користувачів, які працюють на підприємстві. Зв’язок між АРМ та МК відбувається за допомогою стандарту RS-485 – стандарт передачі даних двопровідним напівдуплексним багатоточковим послідовним каналом зв’язку.

До кожного МК підключено по два зчитувачі, які приєднуються до дверей. Особі, якій потрібен доступ до приміщення, необхідно лише наблизити картку до зчитувача на відстані 5–6 см, щоб вона спрацювала. Після чого вся інформація про зчитування, через канали зв’язку надходить на АРМ, де проходить аналіз картки, і вирішення запиту на доступ. Також з обох сторін дверей влаштована кнопка аварійного входу-виходу, яка використовується в екстрених випадках.

В роботі було розроблено функціональну схему системи контролю доступу (рис. 2). Схема містить інформацію про способи реалізації пристрою заданих функцій. За такою схемою можна визначити як здійснюються перетворення і які для цього необхідні функціональні елементи. Дана схема розробляється на основі структурної схеми для кожного блоку. У результаті з окремих функціональних елементів складається загальна функціональна схема об’єкта.

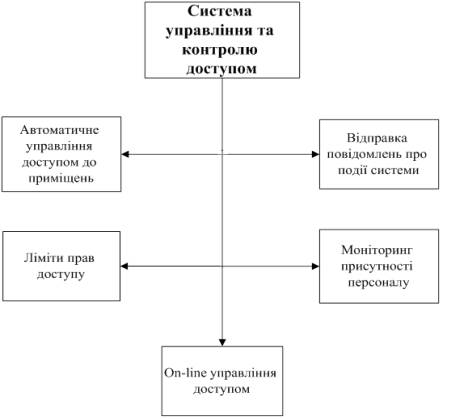

Рис. 2. Функціональна схема моделі системи моніторингу території підприємства

Вона (функціональна схема) складається з п’яти процесів, кожен з яких виконує певну функцію: 1. Моніторинг присутності персоналу – відповідає за час входу-виходу на підприємство та подальший рух користувачів на підприємстві. 2. On-line управління доступом – призначене для спостерігання за персоналом в режимі реального часу. 3. Автоматичне управління доступом до приміщень – функціонує в системі та автоматично керує картками персоналу згідно з їхніми правами. 4. Відправка повідомлень про події системі – відправляє повідомлення про відгук системи на запит проходу в приміщення. 5. Ліміти прав доступу – надає кожному користувачу певний рівень доступу.

Формалізована та математична моделі системи моніторингу руху відвідувачів на підприємстві. Формалізація – це метод відображення певної області у вигляді формальної системи, коли форма виділяється в якості особливого предмета дослідження незалежно від змісту.

Формалізована модель системи моніторингу території підприємства представлена на рис. 3.

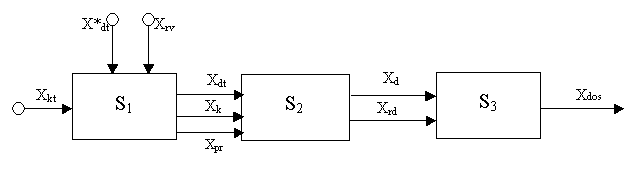

Рис. 3. Модель системи моніторингу території підприємства:

X_kt – категорія відвідувачів; X*_dt – дата/час періоду дійсності картки;

X_rv – рівень доступу приміщення; X_dt – дата/час; X_k – № картки;

X_pr – рівень приміщення; X_d – дійсність картки чи ні; X_rd – рівень доступу; X_dos – рішення про доступ

Для детальнішого опису було визначено 3 рівні доступу на територію підприємства та 4 групи відвідувачів.

Рівні доступу:

1) тимчасовий доступ;

2) частковий доступ;

3) повний доступ.

Групи відвідувачів:

1) клієнти (представники організацій, громадяни);

2) відвідувачі (запрошені з якого-небудь приводу);

3) представники організацій, що займаються забезпеченням життєдіяльності підприємства (енерго-, водо-, теплопостачання і т. ін.);

4) представники конкуруючих організацій (іноземних служб), або особи, що діють за їхнім завданням.

Модуль 1 (блок S₁) „Реєстрація відвідувачів”, завданням якого є:

– присвоєння відвідувачу певної категорії;

– надання певного рівня доступу згідно з його категорією.

Модуль 2 (блок S₂) „Введення даних”, завданням якого є:

– порівняння № картки з рівнем доступу та терміном її дії;

– порівняння № картки з рівнем приміщення;

– сумісне порівняння даних для подальшого вирішення прав доступу.

Модуль 3 (блок S₃) „Вирішення в наданні чи відмові доступу до приміщення”, завданнями якого є:

– перевірка рівня доступу та рівня приміщення;

– надання сигналу дійсності картки;

– надання сигналу рівня доступу картки.

В роботі розроблено математичну модель системного процесу. Вхідними параметрами моделі системи моніторингу території підприємства є X_kt – категорія відвідувачів, що відносить відвідувача до певної категорії та надає рівень доступу, який відповідає даній категорії, а також: X*_dt – дата/час періоду дійсності картки, де проводиться перевірка та співставлення даних введеною карткою; X_rv – рівень доступу приміщення. На виході модуля 1 маємо параметри: X_dt – дата/час, що являє собою дату та час спрацювання картки; X_k – № картки, що означає код картки, який є персональним для кожного працівника; X_pr – рівень приміщення, до якого потрібен доступ.

На виході модуля 3 маємо сигнал X_dos – рішення про доступ. Проміжними та внутрішніми сигналами є: X_d – дійсність картки чи ні; X_rd – рівень доступу. Саме сигнал X_d порівнюючись з результатами блоку S1 дає рішення про доступ.

Опишемо математично сигнали X_d , X_kt та X_dos:

1.

(1)

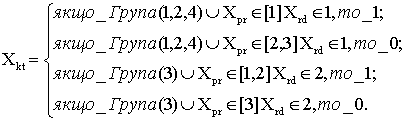

2.

(2)

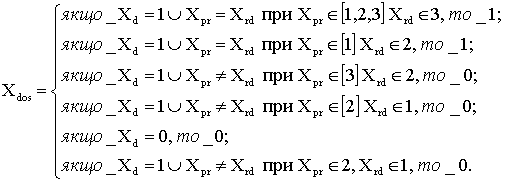

3.

(3)

Вирази (1) та (2) описують всі можливі варіанти доступу на підприємство та їх відгук при певних параметрах.

Таким чином, в результаті наукових досліджень розроблено технічні завдання підсистеми, складено та математично описано формалізовану модель, а також складено та описано алгоритм роботи моделі моніторингу території підприємства.

Подальшими дослідженнями в цьому напрямку є розробка загального алгоритму роботи системи та програмне забезпечення моделі моніторингу території підприємства.

Література:

1. Воронина В. А. Обеспечение безопасности объектов / В. А. Воронина, В. А. Тихонов. – М. : Горячая линия-Телеком, 2010. – 272 с.

2. Кириллов В. В. Структуризованный язык запросов (SQL) : уч. пособ. : [Электронный ресурс] / В. В. Кириллов, Г. Ю. Громов. – СПб : Санкт-Петерб. госуд. техн. универ., каф. выч. техники, 1998. – Режим доступа к пособию : http://www.citforum.ru/database/sql_kg/.

3. Компьютерная преступность и информационная безопасность / А. П. Леонов [и др.]; под общ. ред. А. П. Леонова. – Минск : АРИЛ, 2000. – 552 с.

4. Мальцев И. В. Системы контроля доступом / И. В. Мальцев // Системы безопасности. – 1996. – № 1. – С. 43-45.
