Сельское хозяйство/2.Механизация сельского хозяйства

к.т.н., доцент Марданов Р.Х.

ФГБОУ ВПО «Казанский государственный аграрный университет», г. Казань

К определению конструктивных параметров корпуса фронтального плуга

Полевыми исследованиями была обоснована высота верхнего обреза сдвоенного выкапывающего корпуса фронтального плуга. Теоретически предполагалось, что несжимаемый пласт, обладающий связностью, при работе поворачивается относительно ребра 3 (рисунок 1).

Рисунок 1 – К определению высоты верхнего обреза

Предположительно высоту верхнего обреза можно определить по формуле:

, (1)

где а – глубина пахоты;

в – ширина захвата корпуса.

Эксперименты проводились на дерново-подзолистой почве среднесуглинистого механического состава при глубинах 20, 22, 25 и 27 см, со сменными отвалами выкапывающего корпуса, имеющими высоту верхнего обреза Н_max= 50, 55, 60, 65, 70 см. При этом влажность почвы на глубинах 0…27 см колебалась 9,3…15,2%, а твердость соответственно 0,22…0,29 кН/см². К выкапывающему корпусу предъявлялось следующее требование – хороший подъём и оборот средних пластов поверх крайних необработанных.

Эксперименты проводились при различных скоростях работы. Исследовалось влияние высоты верхнего обреза на гребнистость поверхности. Результаты в виде графиков представлены на рисунке 2.

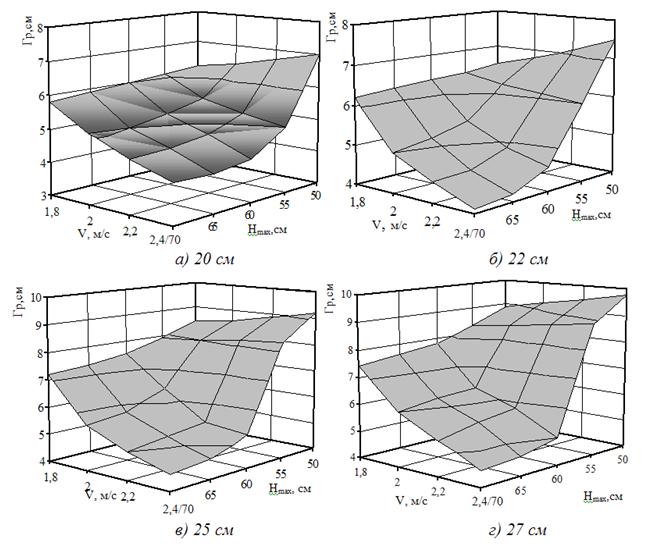

Рисунок 2 – Зависимость высоты гребня от глубины обработки почвы при различных скоростях работы для сдвоенных корпусов с различной высотой верхнего обреза

В результате проведенных экспериментов было установлено, что при высоте верхнего обреза Н_max= 50 см, во всех режимах работы наблюдалось переваливание пласта за отвал что приводило к резкому повышению гребнистости поверхности и нарушению технологического процесса вспашки. При высоте 55 см переваливание пласта наблюдается при а ³ 22 см. Оптимальная высота верхнего обреза сдвоенного корпуса, при которых выполняется соответствующее требование, для всех режимов работы составляет Н_max ³ 60 см. Принимаем Н_max= 60 см, что соответствует высоте полевого обреза Н =53 см.

Литература

1. Марданов Р.Х. Технологические особенности применения фронтальных плугов // Проблемы агропромышленного комплекса стран Евразийского Экономического Союза: материалы I международной научно-практической конференции /Под ред. Муравьевой М.В. – Саратов: ООО «ЦеСАин», 2015, С. 217-220, ISBN 978-5-906689-21-4

2. Марданов Р.Х. Особенности взаимодействия частицы почвы со сталкивателем фронтального плуга // Проблемы агропромышленного комплекса стран Евразийского Экономического Союза: материалы I международной научно-практической конференции /Под ред. Муравьевой М.В. – Саратов: ООО «ЦеСАин», 2015, С. 221-223, ISBN 978-5-906689-21-4

3. Марданов Р.Х. Разработка технологического процесса и обоснование основных параметров фронтального плуга: дисс…. канд. техн. наук: 05.20.01. Казань, 2006. 160 с.

4. Марданов Р.Х Фронтальный плуг для гладкой вспашки // Материалы Международной научно-практической конференции. Тюмень: ГАУ Северного Зауралья, 2014. Т II: Современная наука - агропромышленному производству. С. 167-169.

5. Способ гладкой вспашки почвы и плуг для его осуществления: пат. 2222130 Рос. Федерация: МПК А01 В 79/00, 3/30. / Марданов Р.Х., Макаров П.И., Тимерханов Ф.Ш., Валиев А.Р.; заявитель и патентообладатель Казанская ГСХА. №2002109373/12; заявл. 10.04.2002; опубл. 27.01.2004, Бюл. №3., 7 с.

6. Плуг для гладкой вспашки: пат. 2342819 Рос. Федерация: МПК А01В 3/28, А01В 3/38 / Мухаметшин С.И., Макаров П.И., Юнусов Г.С., Ахметов А.Ф., Марданов Р.Х.; заявитель и патентообладатель ООО «Научно-производственный центр». №207102434/12; заявл. 22.01.2007; опубл. 10.01.2009. Бюл. №1., 6 с.

7. Марданов Р.Х. Фронтальные плуги для гладкой вспашки // Техника и оборудование для села – 2015. – №10. – С. 24-26. ISSN 2072-9642
