Сергей Николаевич Ларин

Ульяновский государственный технический университет

Вопросно-ответная среда конструирования и управления процессами технологической подготовки производства

(TechWIQA)



Современные автоматизированные системы  (АС) проектиру­ют и производят с учетом особых требований к надежности и ресурсу конст­рукции для работы в чрезвычайно жестких условиях эксплуатации. Эти требования оп­ределяют необходимость разработки новых технических решений при проектировании и производстве АС. Анализ процессов проектирования, технологической подготовки производства и производства АС на различных стадиях их жизненного цикла позволяет сделать вывод о том, что первичным сдерживающим фактором является слабая оснащенность интеллектуального труда проектировщиков к работе в новых условиях современных информационных технологий [1].

Разработки, описанные в данной статье, нацелены на введение в процесс проектирования средств, обслуживающих интеллектуальные действия в группе технологов [2].

Комплекс работ, посредством которых осуществляется технологическая подготовка производства (ТПП), должен представлять собой связную совокупность конструкторских и технологических бизнес-процессов, каждый из которых имеет определенное функциональное назначение и место в этой совокупности. Проблема состоит в том, что, принимая оперативные технологические решения и специфицируя технологические действия,  необходимо учитывать оценки стоимости конструктивных решений, к которым можно отнести и временные ресурсы, такие как время начала выполнения каких-либо технологических и сроки их выполнения.

В ходе работ была разработана специализированная версия вопросно-ответной среды предназначенная для разработки и управления процессами технологической подготовки производства. В качестве базы была использована и адаптирована вопросно-ответная среда концептуального проектирования автоматизированных систем TechWIQA (рис.1)[3].

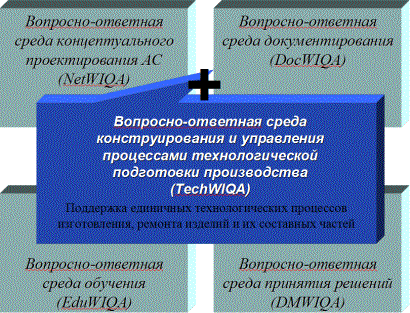

Рис. 1. Вопросно-ответная среда конструирования и управления процессами технологической подготовки производства



В проведении работ использовалась методология объектно-ориентированного анализа и проектирования (ООАП), в результате чего была разработана технологическая версия этой методологии, в основу которой положен специальный вид рассуждений (вопросно-ответные рассуждения (QA), QA-рассуждения) в коллективе технологов на этапе проектирования технологической документации. Такая система средств  предназначена для  конструктивного обслуживания рассуждений группы технологов, исполняющих работы по  определённому  проекту.

QA-модели, как и любые другие модели, создаются «для извлечения ответов на вложенные в модель вопросы». Более того, модель является очень важной формой представления вопросов, ответы на которые порождаются при ее запланированной активизации. В QA-моделях вопросы присутствуют явно в форме «объектов-вопросов» и неявно – в формах неопределённостей значений знаков (употребляемых в формулировках вопросов и ответов) и их совокупностей.

Сущность QA-моделирования определяет интерактивное взаимодействие лиц, которым разрешен доступ к модели QA(Z(t)), позволяющий:

1. Обогащать модель QA(Z(t)) дополнительным содержанием за счёт включения в ее состав очередных единиц типа XI(Obi, Sb1j,Sb2k,t,G1n), а также за счет формирования с ее помощью (в том числе используя возможности атрибутики Gn) ряда концептуальных моделей задачи Z(t), включая модели на базе языка UML; ряда визуально-интерактивных представлений модели QA(Z(t)); ряда преобразований модели QA(Z(t)).

2. Проводить ряд вариантов анализа состояния модели QA(Z(t)), включающий: интерактивную (+ коллективную) инспекцию или экспертизу состояния QA(Z(t)) или его фрагментов, направленную на выявление ошибок и дефектов проектных решений, а также их соответствия нормам и образцам; предикативный анализ, нацеленный на установление адекватности модели [3];

Управление разработкой технологических процессов в вопросно-ответной среде предполагает назначение сформированных по шаблону подзадач ответственным пользователям и/или рабочим группам. В результате декомпозиции процесс проектирования технологической документации сводится к решению задач различной степени детализации на взаимосвязанных уровнях: от формирования состава и структуры маршрута обработки до разработки управляющих программ и расчета режимов резания для обработки отдельных поверхностей  [4]. Процесс формирования технологического процесса в общем случае – совокупность процедур структурного и параметрического синтеза с последующим анализом проектных решений.

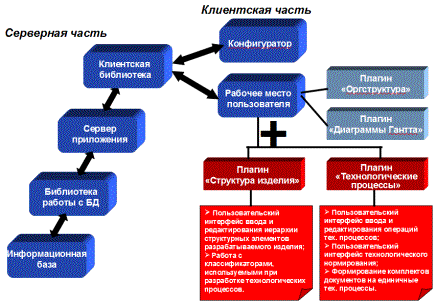

Рис.2. Структура вопросно-ответной среды TechWIQA

Специализированная версия вопросно-ответной среды TechWIQA созданная с целью автоматизации управления потоками технологических работ повышает эффективность управления технологической подготовкой производства на предприятии за счет итеративного принципа проработки конструкторско-технологической документации.



Список литературы

1. Норенков А.П., Маничев В.Б. Основы теории и проектирования САПР. М.: Высшая школа, 1990.

 2. С.Н. Ларин, В.А. Маклаев, П.И. Соснин. Методогический безис конструкторско-технологических решений с позиций зрелости производственных процессов/Автоматизация процессов управления. Вып. 4 (26) – Ульяновск., 2011 – С. 55 – 65.

3. Соснин П. И. Концептуальное моделирование компьютеризованных систем: учебное пособие / П.И. Соснин. – Ульяновск: УлГТУ, 2008. – 198 с.

4. ГОСТ 3.1119-83. ЕСТД. Общие требования к комплектности и оформлению комплектов документов на единичные технологические процессы. М.: Издательство стандартов, 1985.
