Восстановление поднесущей в приемнике системы PAL и работа схемы опознавания цвета

В декодирующем устройстве системы PAL осуществляется восстановление поднесущей и выделение сигнала цветовой синхронизации. Схема декодирующего устройства обеспечивает методом стробирования выделение сигнала цветовой синхронизации, который затем используется для подстройки частоты поднесущей и формирования коммутирующих импульсов.

Структурная схема, поясняющая процессы формирования поднесущей в приемнике, представлена на рис. 1, а осциллограммы напряжений в отдельных точках — на рис. 2. Импульсы строчной синхронизации с частотой f_стр поступают на формирователь стробирующих импульсов. Из строчных синхроимпульсов в этом формирователе вырабатываются стробирующие импульсы прямоугольной формы, совпадающие во времени с пакетом поднесущей. Временное положение исходных синхронизирующих и стробирующих импульсов показано на рис. 2, а и б. Напряжение U₂ управляет стробирующей схемой, на выходе которой выделяются пакеты сигнала цветовой синхронизации U₃ (рис. 2, в). Напряжение U₃ поступает на фазовый детектор, на который подается также напряжение от генератора поднесущей. В результате детектирования образуются разнополярные импульсы прямоугольной формы, показанные на рис. 2, г штриховой линией. На том же рисунке показано напряжение на выходе первой интегрирующей цепи. Пилообразные импульсы используются от формирования синусоидального напряжения с периодом 2T_стр. С выхода формирователя синусоидальное напряжение подается на генератор коммутирующих импульсов, на который также поступают строчные синхроимпульсы. Осциллограмма суммарного напряжения показана на рис. 2, д. В генераторе коммутирующих импульсов с помощью триггера, порог срабатывания которого установлен на уровне а и б, осуществляется выделение каждого второго импульса. Полученные импульсы с периодом следования 2T_стр используются для формирования разнополярных коммутирующих импульсов с тем же периодом следования (рис. 2 ж, з). С помощью сформированных импульсов U₇ и U₈ осуществляется переключение электронного коммутатора. Пилообразное напряжение U₄ используется для фазовой автоматической подстройки генератора поднесущей. Изменение фазы генератора поднесущей осуществляется с помощью варикапа, управляемого напряжением с выхода второй интегрирующей цепи. Постоянная времени этой цепи достаточно большая, в результате него на ее выходе действует постоянное напряжение.

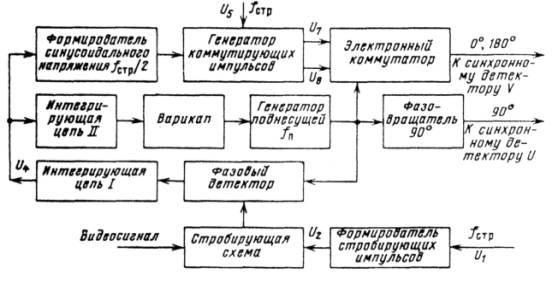

Рис. 1 Структурная схема блока цветности системы PAL

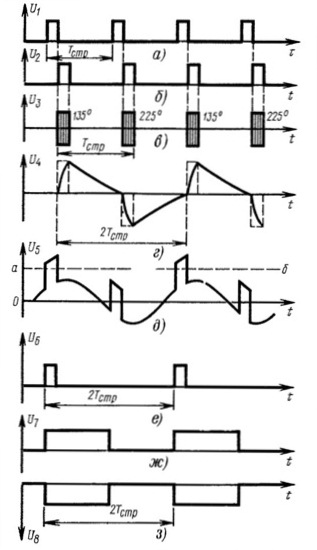

Рис. 2 Осциллограммы напряжений в характерных точках блока цветности приемника PAL: в — строчные синхронизирующие импульсы; б — стробирующие импульсы; в — выделенные вспышки сигнала цветовой синхронизации; г — напряжение на выходе первого интегрирующего звена; д — напряжение, действующее на входе порогового устройства; ж — выделенные импульсы полустрочной частоты; з, и — коммутирующие импульсы

Особенностью работы схемы автоматической подстройки фазы является наличие фазовых скачков в пакетах поднесущей на ±45° от строки к строке относительно среднего значения фазы 180°. Благодаря значительной инерционности (полоса частот петли автонодстройки не превышает 100 Гц) схема не реагирует на фазовые скачки вспышки и осуществляет настройку на среднее значение фазы, т.е. на опорную фазу 180°.

Для правильной фазы работы коммутатора фазы поднесущей в декодирующем устройстве используется схема опознавания. Напряжение сигнала цветовой синхронизации поступает на схему опознавания со стробирующей схемы. Выделение сигнала, управляющего работой генератора коммутирующих импульсов, осуществляется с помощью фазового детектора.
