Влияние типа грунта на изменение напряженно-деформированного состояния стенки трубопровода

Аннотация

Целью статьи является совершенствование методов расчета напряженно-деформированного состояния трубопровода, учитывающего особенности конструкции последнего и нелинейный характер воздействия на стенку трубы изменяющихся грунтовых условий.

Введение

Повышение надежности и безопасности трубопроводного транспорта является одной из наиболее актуальных задач в нефтегазовой промышленности. Особую трудность представляет обеспечение надежности подземных участков линейной части магистральных трубопроводов, проложенных в сложных инженерно-геологических условиях.

Для предотвращения аварий трубопроводов, проложенных в сложных инженерно-геологических условиях, необходимо установить влияние изменения условий и параметров эксплуатации на прочность и устойчивость трубопровода, а также найти потенциально опасные участки.

Основные расчетные модели грунтов

По характеру изменения свойств под действием внешних деформаций породы разделяют на 3 типа:

-недеформируемые среды;

-упругие среды;

- пластичные среды.

У недеформируемых сред изменением объема пор можно принебреч. Упругие (кулоновские) среды линейно изменяют объем пор под действием нагрузки и полностью восстанавливают его после разгружения. К таким средам относятся песчаники, известняки, базальты. Пластичные (глины) и текучие (несцементированные пески) породы деформируются с остаточным изменением объема.

Исходные данные к расчету

В качестве исходных данных к расчету напряженно-деформированного состояния трубопровода было взято типичное проектное решение, основанное на технических требованиях СНиП 2.05.06-85*. Магистральные трубопроводы.

Общие параметры трубопровода:

Внутренний диаметр, d:	530 мм
Толщина стенки, δ:	11 мм
Длина трубопровода, L:	12 м
Глубина залегания по верхней образующей, h0:	1,5 м
Плотность природного газа, ρг :	0,770 кг/м³
Рабочее давление, P:	8,5 МПа

Характеристики грунта :

Тип:	Песок мелкозернистый
Удельный вес, ϒ:	19000 Н/м³
Угол внутреннего трения, ϕгр:	24°
Модуль деформации Е	48 Мпа
Сцепление грунта с	0
Тип:	Глина мягкопластичная
Удельный вес, ϒ:	18000 Н/м³
Угол внутреннего трения, ϕгр:	0
Сцепление грунта с	21

Характеристика материала трубопровода:

Наименование материала:	Сталь 17Г2С
Плотность металла, ρм:	7850 кг/м³
Предел текучести, σтек:	355 МПа

Расчет нагрузок, действующих на трубопровод

После расчета всех геометрических параметров исследуемого участка трубопровода, необходимо задаться нагрузками, действующими как со стороны грунта, так и со стороны , транспортируемого продукта, изоляционного покрытия и металла трубы (см. рис 1), а также давлением, действующим на внутреннюю поверхность стенки. Все расчеты проведены согласно исходным данным, а также рекомендациям по проверке прочности и устойчивости магистральных газопроводов.

Рис. 1. Нагрузки, действующие на стенку трубопровода

Одна из особенностей данного расчета состоит в использовании соотношений, дающих величину в размерностях силы - Н. Это связано с тем, что моделирование напряженно-деформированного состояния трубопровода проводилось в среде ANSYS Mechanical, где данный вид нагрузок удобнее задавать в размерностях силы. Следует помнить, что расчетная сила действует на всю полуплощадь трубопровода.

Сила, действующая со стороны грунта сверху:

где n_гр - коэффициент надежности по нагрузке от веса грунта; D - наружный диаметр трубопровода, м.

Сила (реакция), действующая со стороны грунта, веса транспортируемого продукта, изоляционного покрытия и материала трубопровода:

где n_св - коэффициент надежности по нагрузкам от действия собственного веса.

Вес изоляционного покрытия учитывается как 0,1 от веса металла трубы. Избыточное давление задается в единицах давления (Па), также вследствие особенностей расчетной оболочки ANSYS Mechanical.

Расчетная модель

В качестве модели исследования влияния типа грунта на НДС стенки трубопровода возьмем модель защемленной балки круглого сечения

Рис. 2.Эпюра изгибающих моментов

Соответствующая стрела прогиба, вызванная расчетной нагрузкой :

Где осевой момент инерции поперечного сечения:

Расчет НДС трубопровода в упругой среде (песчаник)

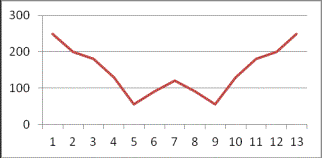

Рис. 3.Эпюра напряжения, возникающие в трубопроводе в упругой среде

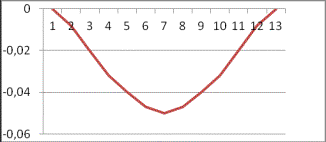

Рис. 4. Эпюра деформаций, возникающих в трубопроводе в упругой среде

Рис.5. Деформация в упругой среде (Ansys)

Расчет НДС трубопровода в упругопластичной среде (глины)

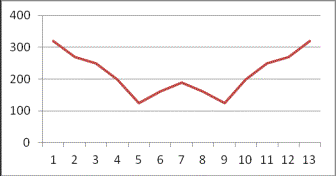

Рис. 6.Эпюра напряжения, возникающие в трубопроводе в упругой среде

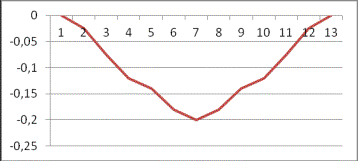

Рис. 7. Эпюра деформаций, возникающих в трубопроводе в упругопластичной среде

Рис. 8. Деформация в упругопластичной среде (Ansys)

Выводы

Участки трубоопровода, расположенные в зоне перехода слабых грунтов и грунтов, обладающих достаточно большой несущей способностью, характеризуются повышенным уровнем напряжения, что может привести к аварийным ситуациям.

Корректное задание модели грунта при расчете трубопровода является основной задачей при моделировании подземных трубопроводов, так как именно характеристики грунта (механические свойства) определяют НДС МН.
