Метод контролю вологості зерна

Одним із характерних представників матеріалів із нестабільними діелектричними втратами є зерно.

Зерно пшениці та інших злакових культур є складною капілярно-пористою системою зі значним вмістом натуральної білкової речовини. В таких системах волога знаходиться як у вільному, так і в зв’язаному станах. Це, а також те, що зерно як об’єкт контролю характеризується нестабільністю діелектричних втрат, не даює можливості ефективно застосувати існуючі нині напівавтоматизовані та автоматизовані засоби контролю вологості, похибки яких значно перевищують задекларовані значення.

Саме ця обставина призводить до того, що в переважній більшості галузевих лабораторій для контролю вологості донині використовують трудомісткий та енергозатратний термогравіметричний метод як метод, що дає результати, близькі до об’єктивних. Стандартний термогравіметричний метод контролю вологості [1] передбачає на одне вимірювання мінімум 80 хвилин часу, при цьому абсолютна похибка вимірювання дорівнює ±0,5% при споживаній потужності вологометричної системи 2 кВт. Окрім цього, метод можна використовувати тільки в лабораторних умовах.

Відомий електричний метод контролю вологості передбачає вимірювання фазового зсуву між напругами на зразковому елементі і ємнісному давачі та подальшому визначенні вихідної напруги, пропорційної вологості, реалізований в ємнісному вологомірі [2]. Недоліком методу є залежність фазового зсуву між напругами на зразковому елементі і ємнісному давачі вологості від нестабільності діелектричних втрат.

Значно кращі результати дає метод, у якому додатково вимірюють напругу на зразковому елементі, що дає можливість визначити ємнісну складову струму досліджуваного матеріалу, пропорційну вологості [3]. Недоліком вказаного методу є залежність ємнісного струму від нестабільної пористості матеріалу, що зменшує точність вимірів.

Таким чином цілком очевидною є задача зменшення похибки вимірювання вологості не тільки від нестабільних діелектричних втрат, але й від нестабільної пористості (гранулометричного складу) досліджуваного капілярно-пористого матеріалу.

Поставлена задача вирішується в методі, у якому в послідовному колі з ємнісного давача вологості і зразкового елемента вимірюють напругу на зразковому елементі, а також додатково вимірюють напруги на вході первинного перетворювача і ємнісному давачі вологості та знаходять відносне значення ємнісного струму матеріалу, яке пропорційне вологості та незалежне від нестабільних діелектричних втрат і пористості [4].

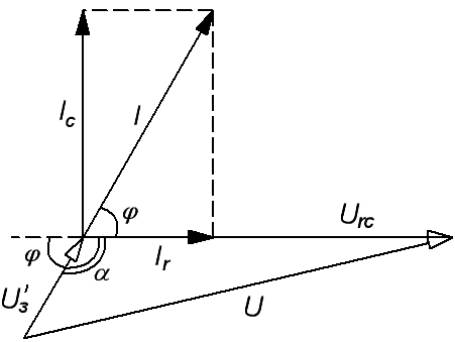

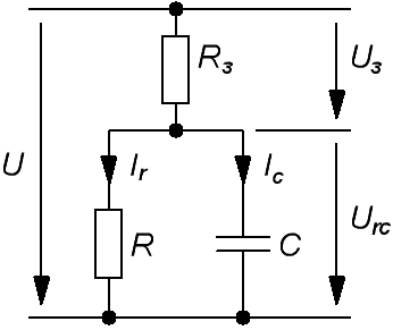

На рис.1 наведена еквівалентна схема послідовного кола з ємнісного давача вологості і чутливого елемента, а на рис.2 – його векторна діаграма, яка пояснює принцип методу контролю.

Рис.1

Метод полягає у тому, що в послідовному колі, яке складається зі зразкового опору і ємнісного давача вологості, вимірюють напруги на зразковому елементі і ємнісному давачі вологості, а потім додатково вимірюють напругу на вході послідовного кола з ємнісного давача вологості і зразкового елемента.

Рис.2

Зміна вологості матеріалу призводить до зміни довжини векторів та (рис.2), тому ці величини можуть бути інформативними параметрами при контролі вологості. Проте сильна температурна залежність призводить до того, що ця складова загального струму ємнісного давача вологості значним чином впливає на похибку вимірювання вологості. Незалежною від зміни температури є ємнісна складова струму ємнісного давача вологості, яка визначається за виразом:

,

де – опір зразкового елемента;

j – фазовий зсув між напругами на зразковому елементі та ємнісному давачі вологості.

Зміна пористості призведе до зміни ємнісної складової струму ємнісного давача вологості, а це в свою чергу призведе до збільшення похибки виміру вологості.

Для вирішення поставленої задачі пропонується знаходити не ємнісний струм ємнісного давача вологості, а його відносне значення, яке незалежне від зміни пористості.

Як видно з рис.2 додатково виміряна напруга U дозволяє знайти кут j:

.

Це, в свою чергу, дозволяє знайти ємнісну складову струму:

і її відносне значення, пропорційне вологості:

,

де k – коефіцієнт пропорційності;

– модуль ємнісної складової струму ємнісного давача вологості;

I – модуль струму через зразковий елемент;

U – модуль напруги на вході послідовного кола з ємнісного давача вологості і зразкового елемента;

– модуль напруги на зразковому елементі;

– модуль напруги на ємнісному давачі вологості.

Аналізуючи вираз для визначення вологості за допомогою еквівалентної схемм рис.1 та векторної діаграми вологого зерна, можна зробити висновок, що точність вимірювання вологості залежить від точності зразкового резистора та точності вимірювання напруг на елементах перетворювача і його вході.

Враховуючи стан сучасної прецезійної елементної бази, забезпечення необхідної точності опору R_З не є складним завданням, адже існують прецезійні резистори, точність яких складає 0,01% і вище. З такою ж точністю можна вимірювати і напругу. Таким чином запропонований метод дає можливість визначати вологість з високою точністю.

Коефіцієнт пропорційності k визначається при градуюванні і залежить від особливостей досліджуваного матеріалу (втрат від активної провідності, діелектричних втрат, нестабільної пористості).
