Сільське господарство/2.Механізація сільського господарства

к.т.н., доцент Теслюк Г.В., магістр Баско В.В.

Дніпропетровський державний аграрно-економічний університет, Україна

ОСОБЛИВОСТІ ВИКОРИСТАННЯ МАШИН З ДИСКОВИМИ

РОБОЧИМИ ОРГАНАМИ

Дискові робочі органи можна розглядати як знаряддя, що мають за аналогією з полицевим плугом кути кришення, зсуву і обертання. Але додатково вони повинні задовольняти ряду спеціфічних вимог, якто лущення стерні, розподіл соломи , створення мульчі та інше. [1].

Основним базовим елементом дискових борін і лущільників є батарея (рис.1.1).

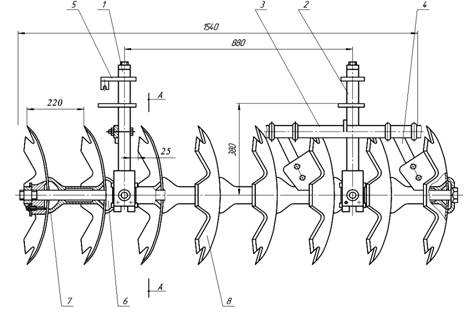

Рисунок 1.1. – Секція борони важкої:

1 – кронштейн батареї лівий; 2 – кронштейн батареї правий; 3 – кронштейн чистиків; 4 – чистик; 5 – опора; 6 – вузол підщипниковий; 7 – шпулька; 8 – диск.

Батарея складається з квадратного валу, на якому через рівні промежутки встановлені лиски 8, які розділені між собою шпульками 7. Вбатареї може бути від 4 до 11 дисків. Вал вільно обертається у підшипникових опорах лівого 1 і правого 2 кронштейнів, які кріплять до рами машини. Дискові борони за призначенням ділять на польові (БД), садові (БДС) і важкі (БДБ, БДТ, БДВ).

Польові борони (рис.1.2,а) призначені для кришення задернілих пластів і брил, весняної передпосівної обробки грунту, освіження зедернелих луків та лущення стерні. Батареї на рамі борони розміщають за двослідною схемою, таким чином під час роботи борони поверхня поля обробляється двічі.

Рисунок 1.2 – Види борін:

а - польова дискова борона БД-4,2; б - борона садова БДВС-2,3;

в - борона дискова важка причепна БДВПА-4,2

Щоб виключити зсув борони в бік під дією реакції грунту, батареї розташовують симетрично, а диски на батареях розміщують так, щоб реакції грунту взаємоврівноважувалися. Глибина обробітку польовими боронами – 6-10 см, діаметр дисків – 450-500 мм, відстань між дисками – 165-180 мм, кут постановки батареї до напрямку руху від 10 до 22 градусів.

Садові борони (рис.1.2,б) застосовують для розпушення грунту і підрізання бур'яну у міжряддях плодових дерев. Батареї садових борін розташовують несиметрично. Це дає можливість змістити лінію тяги борони в вбік і віддалити тим самим трактор від дерев на необхідну відстань. Глибина обробітку такими боронами становить до 14 см.

Важкі (болотні) борони (рис.1.2,в) застосовують для первинної обробки осушених боліт на глибину до 25 см та розробки пластів піднятих чагарниково-болотним плугом. Борони цього типу як правило причепні двослідні симетричні. Іноді застосовують однослідні. Діаметр дисків важких борін – 560-660 мм, диски вирізні. Кількість вирізів від 5 до 12. Відстань між дисками 230-280 мм.

Дискові грунтообробні знаряддя отримали широке розповсюдження в сучасних агротехнологіях і машинобудівні заводи пропонують все нові і нові за конструкціями та типами робочих органів модельні ряди таких машин. [2]. Слід відмітити, що абсолютна більшість з розглянутих машин являють собою добре відпрацьовані конструкції і їх впровадження можливе тільки при відповідному рівні культури землеробства.

Література

1. Гронтообробні агрегати на основі дискових робочих органів: Монографія /[Г.В. Теслюк, Б.А. Волик, С.П. Сокол, О.М. Кобець, А.М. Семенюта ] – Дніпропетровськ: ТОВ «Акцент ПП», 2016. – 144 с.

2. Почвообрабатывающие орудия: современное состояние и перспективы развития / [Кобец А.С., Сокол С.П., Кобец А.Н., Волик Б.А.] - Геотехнічна механіка : Міжвідомчий збірник наукових праць. Вип.. 113. – Дніпропетровськ. : НАН України, Ін-т геотехнічної механіки ім.. М.С.Полякова, 2013. – С. 79 – 88.

3. Семенюта А.М. Основні результати досліджень дискового робочого органа для мінімального обробітку грунту / А.М.Семенюта, Б.А.Волик, Г.В.Теслюк – Матеріали міжнародної науково-практичної конференції «Природне агровиробництво в Україні : проблеми становлення, перспективи розвитку» (22-23 жовтня 2015 року), Дніпропетровськ, РВВ ДДАЕУ, 2015. – С.76-78.
