Докукова Н.А., Кафтайкина Е.Н., Конон Н.П.

Белорусский государственный университет



О СИНХРОННЫХ КОЛЕБАНИЯХ МНОГОЭЛЕМЕНТНЫХ ЛИНЕЙНЫХ ДИНАМИЧЕСКИХ СИСТЕМ



В научной литературе синхронизацией [1, 2] называют подстройку ритмов автоколебательных систем за счет слабого взаимодействия между ними. Объяснение этого процесса влияния связи оказалось очень непростым и в настоящее время не завершено. В этом явлении не совсем ясны механизмы проявления тех или иных особенностей взаимовлияния колебаний осциллирующих систем, иногда имеющих различную природу, например, в часах, лазерах, электронных генераторах, биологических материях.

В работе представлена общая линейная динамическая модель на рисунке 1 колебаний произвольного числа одинаковых элементов  n - автономных осцилляторов, имеющих общую связь, записаны уравнения движения (1), исследованы особенности и закономерности в представленных математических моделях (1)-(6), изучено поведение объектов при соответствующем изменении параметров и начальных условий (10), (11), получены точные аналитические формулы (5), (6) и в таблице 1 колебательных режимов всех тел, по методике, развитой авторами в [3, 5], проведены численно-аналитические расчеты. Результаты сопоставлены с экспериментальными данными, широко известными в литературе [1, 2].

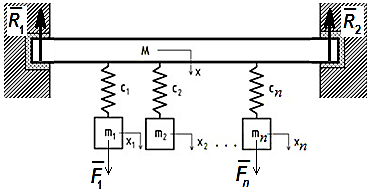

Рисунок 1 - Схема колебаний  n - осцилляторов на закрепленной балке

Система уравнений движения механической системы на рисунке 1 в матричной форме примет вид:

,                        (1)

с начальными условиями

,  ,                                      (2)

,  .                                          (3)

Здесь  ,  − дифференциальные операторы по параметру времени t ;  cij – коэффициенты упругих элементов cj-1, отнесенных к соответствующим массам  mi-1  , ;  ,  b – коэффициент вязкого сопротивления колебаниям балки;   – вектор искомых перемещений масс на рисунке 1;   – вектор виброускорений нагрузочного режима,  а1 = /m1 ,  аn = /mn ;   и    – гармонические силы, являющиеся внешними и приложены к первому и последнему автономным осцилляторам;   и   – силы линейного трения и упругого «винклеровского» основания в опорах балки  . Общая сила  - консервативная, сила линейного трения в балке, неконсервативная сила вязкого сопротивления колебаниям - .

Характеристическое уравнение примет вид

,         (4)

если парциальные частоты всех n - линейных осцилляторов одинаковы  . Для простоты положим  b = 0 . Тогда решения многоэлементной задачи приводятся к следующим колебательным режимам

    (5)

где l1=w1,,. Неопределенные коэффициенты соответствующих решений находятся по методике, развитой в [3], аналитические формулы для которых сведены в таблицу 1.





Таблица 1

Номер группы коэффициентов

Коэффициенты перемещения балки x(t)

Коэффициенты перемещений автономных осцилляторов xj(t),

1

2

3

1

2

3

4

5

U2 = 0

6

W1 = 0



Если положить  n = 2 ,  с12 = с13 ,  a1 = a2 = b = k = 0 и выбрать в качестве начальных условий следующие:  a1  = g ,  a2 = d , то получаются аналитические формулы решений, полностью совпадающие с перемещениями в [5].

В качестве примера рассмотрим механизм с произвольными физическими параметрами: n = 4,  M = 15.0 кг,  m1 = m2 = m3 = m4 = 1.0 кг,  c1 = c2 = c3 = c4 = 55.0 н/м,  k = 20.0 н/м,  a1 = -0.02 м,  a2 = 0.09 м,  a3 = -0.07 м,  a4 = 0.05 м,
g1 = 5pрад/с,  gN = 16.6p рад/с, F1 = 3.2 н, FN = 11.5 н, a1 = F1/m1= 3.2 м/с2,
aN=FN/mN=11.5 м/с2, w =4.0 рад/с, w1 = 7.416 рад/с, l1= 7.416 рад/с, l2 = 8.364 рад/с,  l3 = 1.024 рад/с,  z1 = zN = 3.67 (рад/с)2. Перемещения представлены на графиках рисунка 2 и на основании формул (5), (6) и таблицы 1 примут вид:



x(t) = 0.0106 sin(1.02t)+0.00289 cos(1.02t)-0.00181 sin(8.36t)-0.00289cos(8.36t)+
    +0.00027 sin(15.7t)+0.00000585 cos(52.2t),                                                    (10)



x1(t) = 0.0108 sin(1.02t)+0.00294 cos(1.02t)+0.0265 sin(7.42t)-0.0336 cos(7.42t)+
        +0.00665 sin(8.36t)+0.0106 cos(8.36t)
-0.0168 sin(15.7t)-0.000000121 cos(52.2t),



x2(t) = 0.0108 sin(1.02t)+0.00294 cos(1.02t)-0.00884 sin(7.42t)+0.0764 cos(7.42t)+
  +0.00665 sin(8.36t)+0.0106 cos(8.36t)
-0.0000775 sin(15.7t)-0.000000121 cos(52.2t),



x3(t) = 0.0108 sin(1.02t)+0.00294 cos(1.02t)-0.00884 sin(7.42t)-0.0836 cos(7.42t)+
  +0.00665 sin(8.36t)+0.0106 cos(8.36t)
-0.0000775 sin(15.7t)-0.000000121 cos(52.2t),



x4(t) = 0.0108 sin(1.02t)+0.00294 cos(1.02t)-0.00884 sin(7.42t)+0.0407 cos(7.42t)+
        +0.00665 sin(8.36t)+0.0106 cos(8.36t)
-0.0000775 sin(15.7t)-0.00432 cos(52.2t).

На рисунке 2 е наблюдается некоторое рассогласование по фазам колебаний гармонических осцилляторов и явное отличие по амплитудам. Более синхронизированной данная система станет, если в формулах таблицы 1 положить все начальные условия  aj, j =  одинаковыми. Например, aj = 0.0015 м, j = ,  n=4, M=20.0 кг,  m1=m2=m3=m4= 2.0 кг,  c1=c2=c3=c4= 55.0 н/м,  k= 100.0 н/м,
g1= 5p рад/с,  gN = 16.6p рад/с, F1= 3.2 н, FN = 11.5 н, a1=F1/m1= 1.6 м/с2,
aN =FN/mN = 5.75 м/с2,  w= 4.0 рад/с,  w1= 5.244 рад/с, l1= 5.244 рад/с,
l2= 6.33 рад/с, l3= 1.852 рад/с,  z1=zN = 2.75 (рад/с)2.



а)                                                                                б)

в)                                                                                г)

д)                                                                                е)

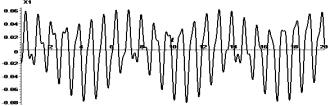

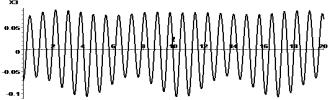

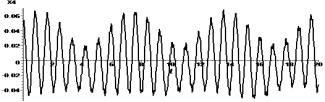

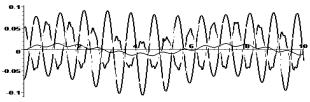

Рисунок 2 - Перемещения  x(t) на а,  xj(t) , j =  на б, в, г, д,  все вместе на  е, для динамической системы, состоящей из  n = 4  одинаковых осцилляторов, обладающих разными начальными условиями



На основании формул (2), (3), (5), (6), таблицы 1 и представленных расчетов можно сделать вывод о том, что синхронными будут колебания внутренних элементов механической системы с одинаковыми отклонениями масс  m j  в начальный момент времени aj = a0,  j = . Это очевидно проиллюстрировано на графиках рисунка 3в,г. На последнем графике 3 е два колебательных режима  x2(t) и  x3(t)  полностью совпали в соответствии с полученными формулами:



x(t) = 0.00419 sin(1.85t)+0.000609 cos(1.85t)-0.00144 sin(6.33t)-

-0.000611 cos(6.33t)+0.0000875 sin(15.7t)+0.00000217 cos(52.2t),                  (11)

x1(t) = 0.00478 sin(1.85t)+0.000696 cos(1.85t)+0.0164 sin(5.24t)-0.000534 cos(5.24t)+
  +0.00316 sin(6.33t)+0.00134 cos(6.33t)
-0.00731 sin(15.7t)-0.0000000222 cos(52.2t),

x2(t)=0.00478sin(1.85t)+0.000696cos(1.85t)-0.00547sin(5.24t)-0.000534 cos(5.24t)+

  +0.00316sin(6.33t)+0.00134cos(6.33t)-0.0000110sin(15.7t)-0.0000000222cos(52.2t),

x3(t) = 0.00478sin(1.85t)+0.000696cos(1.85t)-0.00547sin(5.24t)-0.000534 cos(5.24t)+
  +0.00316sin(6.33t)+0.00134cos(6.33t)
-0.0000110sin(15.7t)-0.0000000222cos(52.2t),

x4(t) = 0.00478 sin(1.85t)+0.000696 cos(1.85t)-0.00547 sin(5.24t)+0.00160cos(5.24t)+
         +0.00316 sin(6.33t)+0.00134cos(6.33t)
-0.0000110sin(15.7t)-0.00214cos(52.2t).

а)                                                                                б)

в)                                                                                г)

д)                                                                                е)

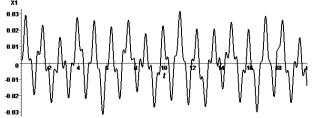

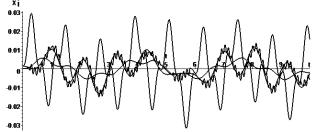

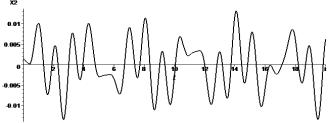

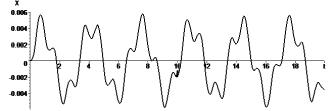

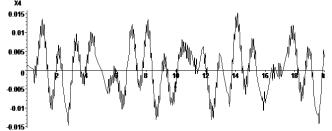

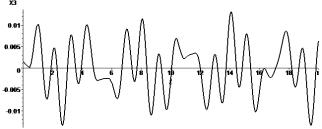

Рисунок 3 - Перемещения  x(t) на а,  xj(t) , j =  на б, в, г, д,  все вместе на  е, для динамической системы, состоящей из  n = 4  одинаковых осцилляторов, обладающих одинаковыми начальными условиями



Справедливость формул, представленных в таблице, соответствующих решениям динамической задачи (1)-(3) по схеме на рисунке 1, читатель может самостоятельно проверить численным способом с помощью реализаций в современных программных средах.

Выводы. На основе развитой авторами методики [3-5] решения динамических задач многоэлементных механических систем со специальными нагрузочными режимами получены аналитические формулы колебаний произвольного числа  n линейных осцилляторов на общей жесткой связи, сведенные в таблицу 1. Они позволяют легко управлять свойствами синхронизируемых явлений, наперед определять и задавать его характеристики, устанавливать зависимости между параметрами, обеспечивающими «синфазную» однонаправленную синхронизацию, противофазную или иные виды динамических взаимосвязей между телами. Вынужденные колебания крайних элементов с массами  m1  и  mn, энергетически поддерживаемые внешними воздействиями, существенно влияют на изменения синхронности отклонений масс  m j ,  j = . При этом синхронными будут колебания внутренних элементов механической многоэлементной системы с одинаковыми отклонениями масс  m j  в начальный момент времени aj = a0,  j = .  Отсутствие вынужденных нагрузочных режимов приводит к полному согласованию перемещений или синхронизации, если колебания с собственными частотами для всей механической системы в целом поддерживаются какими-либо внутренними автоколебаниями.



Литература

1.       Блехман И.И. Синхронизация в природе и технике. — М.: Наука, 1981. — 352 с.

2.       Пиковский A.C. Синхронизация: Фундаментальное нелинейное явление / A.C. Пиковский, М.Г. Розенблюм, Ю. Курте. — М.: Техносфера, 2003. - 494 с.

3.       Dokukova N. A. and Konon P. N. General laws governing in mechanical vibratory systems// Journal of Engineering Physics and Thermophysics, 2006, Volume 79, Number 4, Pages 824-831, Publisher Springer New York, ISSN: 1062-0125.

4.       Dokukova N. A., Martynenko M. D. and Kaftaikina E. N. Nonlinear vibrations of hydraulic shock absorbers// Journal of Engineering Physics and Thermophysics, 2008, Volume 81, Number 6, Pages 1197-1200, Publisher Springer New York, ISSN: 1062-0125.

5.       Dokukova N.A., Kaftaikina E.N.: The synchronization of two linear oscillators. Perspektywiczne opracowania sa nauka i technikami - 2012: Materialy VII miedzynarodowej naukowi-praktycznej konferencji. Przemysl, Polska. 7-15 listopada 2012 r. Przemysl: Nauka i studia, Vol. 18, pp. 28 – 35, 2012.
