ОСВЕТИТЕЛЬНЫЙ ПРИБОР НА ОСНОВЕ МОЩНЫХ СВЕТОДИОДОВ

Интерес к созданию осветительных приборов на основе светодиодов продолжает расти. Световая эффективность полупроводниковых излучателей уже превысила 100 лм/Вт. Вместе с тем, стремление к дальнейшему повышению светового потока неизбежно приводит к увеличению прямого тока через кристалл полупроводника, и как следствие, увеличению тепловыделения. При неправильном тепловом расчете устройства светильника излишек тепла повышает температуру излучающей области гетероперехода, что приводит к уменьшению оптического выхода и ограничивает срок службы светодиода и осветительного прибора в целом. Развитие производства мощных светодиодов сулучшенными характеристиками имеет более высокие темпы по сравнению с решением технических задач, связанных с применением таких светодиодов. Усовершенствование световых приборов идет по многим направлениям, в частности, по пути повышения эффективности систем охлаждения, что в принципе должно позволить использовать в световых приборах мощные (до 100 Вт) светодиоды [1].

Из анализа современного состояния разработок световых приборов на основе светодиодов и систем охлаждения для отвода тепла от рабочей области гетероперехода можно выделить несколько принципиальных решений для повышения надежности и долговечности светодиодных световых приборов повышенной мощности. Так, используются:

• термоэлектрические холодильники;

• термоэлектрические генераторы;

• фотоэлектрические эффекты;

• комбинированные системы охлаждения;

• высокоэффективные радиаторы.

В рамках этих подходов были проведены исследования, результаты которых представлены в данной работе.

Применение элементов Пельтье в системе охлаждения мощных светодиодов оказалось малоэффективным: включение элемента в режиме термоэлектрического холодильника незначительно снижает температуру под светодиодом (менее чемна 8 °C), но значительно увеличивает потребление электроэнергии светодиодной конструкции светильника в целом. Известно, что в элементе Пельтье используется эффект, заключающийся в охлаждении одной из областей контакта двух материалов при переносе электрических зарядов через контакт с повышением их энергии за счет отбора тепла от одной из областей контакта. Это и обуславливает необходимость пропускания значительного по величине электрического тока через контакт. В принципе, этот же термоэлемент можно использовать в качестве термоэлектрической батареи (ТЭБ), если не запитывать его от внешнего источника, а только подогревать одну из областей контакта. В этом случае реализуется эффект Зеебека, заключающийся в появлении электродвижущей силы, которой достаточно для подключения маломощного светодиода с отводом энергии в виде квантов света с соответствующей используемому светодиоду частотой. Такое использование элемента Пельтье в качестве ТЭБ с подключенным к ней светодиодом позволяет снизить температуру под светодиодом примерно на 2–4 °С, что также не является существенным при разработке систем охлаждения светодиодных светильников повышенной мощности. Отметим только, что в этом случае нет дополнительных затрат электроэнергии, и возможно, существуют ТЭБ с большей энергоэффективностью, что может позволить использовать их как дополнительный резервный механизм отвода тепла.

Перспективным направлением в решении задач охлаждения мощных светодиодов является использование фотоэлементов для преобразования энергии ИК-излучения в электрическую, сопровождающегося отводом тепла от светодиода. Для реализации этой идеи необходимо использование фотоэлементов на основе полупроводников с узкой запрещенной зоной (таких, как InAs и InSb). Однако существующие в настоящее время ИК-преобразователи имеют низкий КПД, что также не обеспечивает эффективность такой системы охлаждения.

Значительных успехов в области разработки систем охлаждения достигли компании, использующие активные способы поддержания рабочей температуры светодиодов — такие, как комбинация радиатора и вентилятора. Например, компания Sunon производит радиатор с «блокирующим кольцом» с установленным радиальным вентилятором [2]. Однако в этом подходе появляются дополнительные затраты электроэнергии, и возникает задача повышения надежности электромеханических устройств.

Результаты патентного поиска [3–7] приводят к выводу, что построение светодиодной лампы возможно без дополнительных конструктивных элементов, обсуждаемых выше, и, в частности, без дополнительных затрат электроэнергии. В связи с этим было проведено моделирование распределения тепла в объеме радиаторов с целью выбора профиля, его оптимальных габаритов и расположения светодиодов, при которых рабочая температура излучающих областей гетеропереходов не будет превышать установленные производителем пределы. Моделирование распределения тепла и определение температуры светодиода проводилось с использованием приложения Flow Simulation программы SolidWorks 2010. Анализ полученных результатов позволяет уже на этапе проектирования определить оптимальные параметры профиля радиатора.

Измерения и моделирование распределения температуры и ее изменение со временем работы после включения светодиодов были проведены для нескольких конструкций светильников.

Изучались два типа радиаторов (рис. 1).

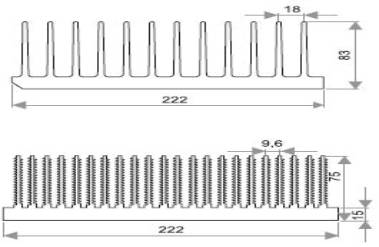

Рис. 1. Профили моделируемых радиаторов

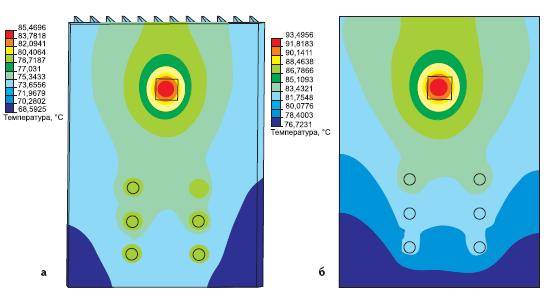

Рис. 2. Цветовые эпюры распределения температуры рабочей поверхности радиаторов (общая мощность 190 Вт): а) для профиля 1; б) для профиля 2

Ширина каждого профиля 222 мм, высота первого 83 мм, второго — 75 мм. Существенные отличия профилей заключаются в форме их ребер и расстояниях между ними. Профиль 1 (рис. 1а) содержит 12 ребер, профиль 2 (рис. 1б) — 22 ребра. Кроме того, площадь всей поверхности второго радиатора увеличена еще и за счет рифленой поверхности каждого ребра. Для выбора профиля радиатора при решении таких задач были созданы их компьютерные модели. Линейные размеры радиаторов совпадают: ширина каждого 222 мм, длина — 300 мм, материал каждого — алюминиевый сплав АД31 ГОСТ 4784-97, физические свойства которого содержатся в базе материалов программы SolidWorks. Источниками тепловой энергии послужили модели используемых мощных светодиодов производства ЗАО

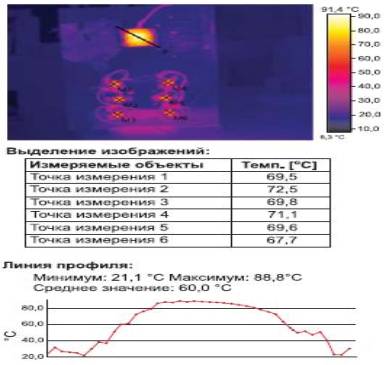

Рис. 3. Тепловизионное изображение радиатора 1 с шестью светодиодами по 15 Вт и одним 100-Вт и линия температурного профиля

«Светлана–Оптоэлектроника» (Санкт-Петербург): SLV06P15-F1000-D5 мощностью 15 Вт, SLV07P50-F4000-D5 мощностью 50 Вт и SLV08P100-F11000-D5 мощностью 100 Вт [8-10].

С целью подтверждения результатов моделирования были проведены экспериментальные исследования на радиаторе с профилем 1. Для конструкции с потребляемой мощностью P =190 Вт включается вся линейка светодиодов.

Согласно тепловизионному исследованию, температура излучающей поверхности светодиода мощностью 100 Вт составляет +88 °С, а значения температур светодиодов с мощностью 15 Вт лежат в диапазоне +67,7…+72,5 °С. В результате моделирования теплообменного процесса были получены следующие результаты: температура 100-Вт светодиода составляет +85,5 °С, а значения температур 15 Вт светодиодов находятся в диапазоне +75…+78 °С (рис. 2, 3).

Литературы

1. Ноэль Л. Охлаждение и регулирование температурных режимов светодиодов //Полупроводниковая светотехника.2010. № 3.

2. Шевырева А. Sunon представляет решение для охлаждения мощных светодиодов //Компоненты и технологии. 2009. № 8.

3. Пат. 114509 (РФ) МПК F21S13/10 Светильник уличный светодиодный / П. В. Разин,В. В. Петров // № 2011140045/07; заявл.30.09.2011; опубл. 27.03.2012.
