для волокнистых материалов
Искакова Альмира
Мухтаровна, старший преподаватель
Шерсть является основной продукцией
овцеводства и представляет собой незаменимое сырье для изготовления различных
тканей, ковров, валяльной обуви. Фабрики первичной обработки шерсти отправляют
мытую шерсть шерстеперерабатывающим предприятиям, находящимся, как правило, на
значительных расстояниях. Шерсть в неуплотненном состоянии имеет небольшую
объемную массу (30-45кг/м3). Без уплотнения и упаковки мытую шерсть
перевозить нерационально, так как грузоподъемность вагонов была бы использована
лишь на 12-15%. Кроме того, шерсть при транспортировке без упаковки будет
загрязняться и повреждаться. Однако чрезмерное уплотнение может вызвать
нарушение первоначальных свойств шерсти
из-за остаточной деформации волокон. Исследованиями установлено, что уплотнение
шерсти в 10-15 раз по сравнению с первоначальной объемной массой не вызывает заметных
ухудшении качества.
В 2008 году в КИнЭУ
было разработано устройство для прессования волокнистого материала в
мягкую тару.
Задачей изобретения является создание
пресса для более качественного равномерного прессования волокнистого материала.
Это достигается путем снабжения прессующей плиты зубьями, расположенными в
шахматном порядке, причем длина внутренних зубьев меньше длины периферийных.
Для равномерного уплотнения волокнистого материала прессующая плита выполнена с
возможностью поворота вокруг оси. Сущность изобретения пояснена на чертеже.

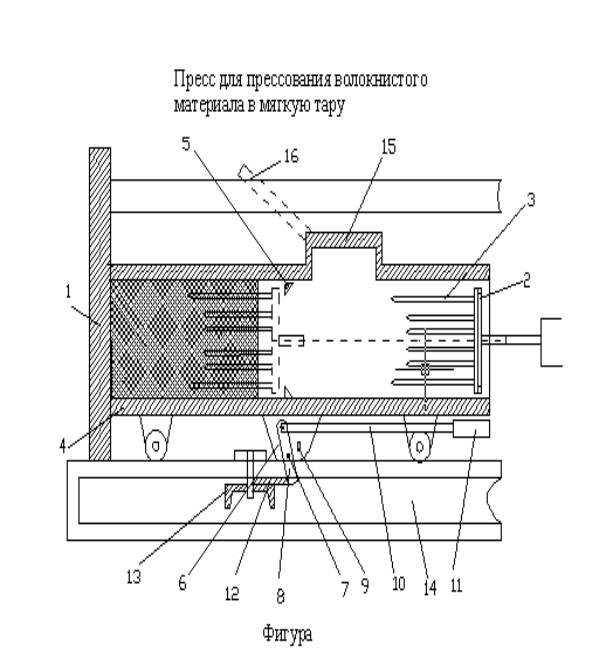

На фигуре схематически изображен вид сбоку
пресса для прессования волокнистого материала в мягкую тару. Пресс для
прессования волокнистого материала в мягкую тару содержит опорную плиту 1,
подвижную прессующую плиту 2 с зубьями 3, формующую камеру 4 с фиксаторами 5.
Снизу камера имеет стойки 6 с осью 7, на которой установлен неравноплечный
рычаг 8. На стойках 6 установлены упоры 9, ограничивающие поворот рычага 8.
Большее плечо рычага 8 шарнирно соединено со штоком 10 гидроцилиндра 11,
меньшее плечо рычага 8 взаимодействует с регулируемой планкой 12, закрепленной
на перемычке 13 рамы 14. Формующая камера имеет загрузочный люк 15 с крышкой
16.
Пресс работает следующим образом. На торец
формующей камеры 4 надевают мешок и камеру 4 через загрузочный люк 15 заполняют
прессующим материалом и подвижной прессующей плитой 2 производят подпрессовку.
При следующем ходе подвижной прессующей
плиты, она поворачивается на некоторый угол, при этом волокнистый материал
захватывается зубьями 3 и также поворачивается, тем самым, обеспечивая
перемещение нижних более плотных слоев, что способствует более равномерному
распределению волокнистого материала по всему сечению кипы. При отводе
подвижной прессующей плиты 2 в исходное
положение последняя проходит мимо фиксаторов 5, а освобожденный от давления плиты 2 волокнистый материал
запирается фиксаторами 5 в объеме камеры 4. Затем подвижную прессующую плиту 2
отводят назад и освободившееся
пространство камеры 4 вновь заполняют материалом. Количество подпрессовок
зависит от величины формуемой в камере 4
кипы. После этого кипу оставляют в сжатом состоянии и стягивают с неё
камеру при помощи гидроцилиндра 11, шток которого соединен с большим плечом
неравноплечного рычага 8. Меньшее плечо рычага 8 упирается в регулируемую
планку 12, закрепленную на перемычке 13 рамы 14. Рычаг 8, поворачиваясь вокруг
оси 7, закрепленной на стойках 6 до упора 9, действует на камеру 4 в начале её
стаскивания с максимальным усилием, а дальше выходит из зацепления с упорной
планкой 12, и камера продолжает стягиваться под действием только усилия со
стороны гидроцилиндра 11.
