Ольга Шестопал

ДВНЗ «Національний гірничий університет»

Дослідження впливу побічних електромагнітних наведень на генератор просторового зашумлення

Щоб визначити рівень ефективності роботи генератора просторового зашумлення, необхідно дослідити, який вплив на його працездатність створюють зовнішні електромагнітні наведення.

Для цього на об’єкті, за допомогою відповідної техніки, були проведені вимірювання, результати яких дозволили отримати спектральні характеристики ТЗЗІ.

Перше вимірювання проводилось за умови впливу на генератор лише елементів автоматизованої системи (роботу обладнання організацій-замовників було тимчасово припинено у зв’язку із проведенням регламентованих профілактичних робіт). Спектральні характеристики наведені на рисунку 1.

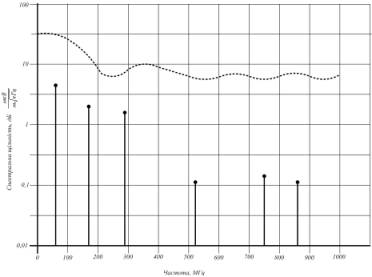

Рисунок 1 – Спектральні характеристики генератора просторового зашумлення. Рівні побічних випромінювань монітору ПЕОМ

На рисунку використані наступні умовні позначення:

------ Рівень сигналу, випромінюваного ТЗЗІ

• Рівень побічних наведень монітора з розподільною здатністю 1024х768

Відомо, що монітор персональної електронної обчислювальної машини має найбільший діапазон побічних випромінювань (до 800 МГц), тому для наочності використаємо графічне зображення його рівнів побічних електромагнітних випромінювань та наведень.

Отже, як видно з рисунку 1, при помірному рівні зовнішніх завад, генератор просторового шуму цілком ефективний, і випромінюваний ним сигнал перекриває та маскує побічні випромінювання від основних елементів автоматизованої системи.

За допомогою пакету прикладних програм MatLab можливо змоделювати типову схему генератора просторового зашумлення, та дослідити, який вплив на його ефективність чинять зовнішні завади.

Для моделювання використовувалась спрощена типова структурна схема генератора просторового зашумлення (рисунок 2) та технічні характеристики приладу РІАС–1М (обраний, як зразок).

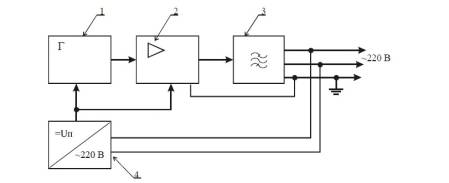

Рисунок 2– Типова структурна схема генератора просторового зашумлення з блоками: 1 – задавальний генератор шуму, 2 – підсилювач, 3 – фільтр для погодження з мережею 220В, 4 – вторинне джерело живлення

При імітуванні впливу на генератор зовнішніх наведень з частотами 425, 806 та 900 МГц, були отримані спектральні характеристики, наведені на рисунку 3.

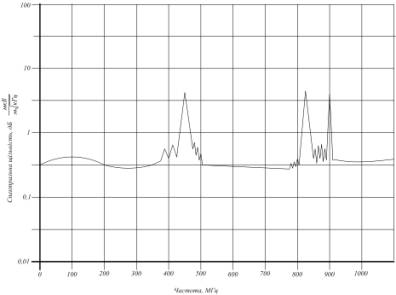

Рисунок 3 – Спектральні характеристики генератора просторового зашумлення, обумовлені впливом зовнішніх наведень

Очевидно, що при певному рівні сумарних зовнішніх наведень, спектральна характеристика генератора значно погіршується, що в свою чергу свідчить про погіршення показників ефективності роботи. Таке припущення підтвердили результати вимірювань, проведених в умовах реальної обстановки, при дії на генератор значного рівня зовнішніх електромагнітних наведень. Спектральні характеристики наведені на рисунку 4.

Як видно з характеристик, зображених на рисунку 4, під впливом значного рівня зовнішніх наведень, генератор втрачає здатність випромінювати сигнал, який перекриє побічні випромінювання від елементів автоматизованої системи.

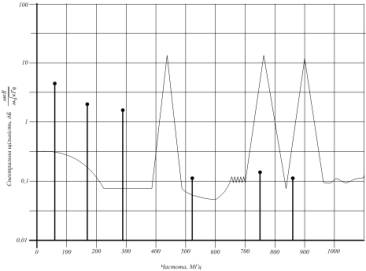

Рисунок 4 – Спектральні характеристики генератора просторового зашумлення під впливом зовнішніх наведень

Для досягнення максимально корисного ефекту, перед застосуванням генератора просторового зашумлення, рекомендується виконати екранування джерел побічних електромагнітних випромінювань.

Література:

1. Природа и основные параметры влияния между цепями (Електрон. ресурс)/Спосіб доступу: URL: http//:www.tehnauk.ru/1/14 – Загол. З екрана.

2. Журнал сетевых решений «LAN», издательство «Открытые системы», №1, 2006г. (Електрон. ресурс) / Спосіб доступу: URL:http//:www.osp.ru/lan/2006/01/377689 - Загол. з екрана.

3. Самарский П.А. Основы структурированных кабельних систем – М.: Компания АйТи; ДМК Пресс, 2005.-216+12с.:ил.
