Б.Т. Сазамбаева, Г.И. Куанышев, Н.М.Ондирбай,
Д.С.Серимбетов
Казахский Национальный
Исследовательский Технический Университет
имении К.И. Сатпаева, Казахстан
ИССЛЕДОВАНИЕ
БЫСТРОСЪЕМНОГО РАБОЧЕГО
ОБОРУДОВАНИЯ ЭКСКАВАТОРА
Рост объема работ в строиндустрии, горной, горно-добывающей, строительной,
химической , металлургической и
других отраслях Республики Казахстан требует примененияземлеройной техники, в том
числе одноковшовых экскаваторов с перспективной конструкцией рабочего органа, позволяющих увеличить
эффективность использования этих машин. Их используют при строительстве промышленных и гражданских зданий
и сооружений, автомобильных и железных дорог, аэродромов, гидротехнических
систем и нефтепроводов, в карьерах при добыче строительных материалов и других
полезных ископаемых. С их помощью отрывают котлованы, траншеи, каналы, а так же
разрабатывают выемки и насыпи и отделывают откосы и стенки.
Благодаря высокой
производительности, способности работать в любых условиях, надежности, качеству
и разнообразию выполняемых работ они
нашли широкое применение.
Известно, что одноковшовые экскаваторы имеют
широкое распространение вследствие их универсальности, так как обладают
конструктивными, технологическими и экономическими преимуществами по сравнению с другими
землеройными машинами. Гидравлический привод позволяет: реализовать
передаточные числа от ведущего звена источника энергии к рабочим и органам
машины без применения громоздких и сложных по кинематике устройств, простым
способом преобразовать вращательное движение в поступательное, значительно
расширить номенклатуру рабочего оборудования (РО), расположить рабочие
механизмы независимо от силовой установки, что обуславливает возможность их
наилучшей компоновки; соединить с помощью поворотных соединений и гибких
рукавов высокого давления элементы гидропривода, расположенные на взаимно
перемещающихся частях машины; выполнять удобное и независимое бесступенчатое
регулирование в широком диапазоне скоростей рабочих движений, совмещаемых по
времени, имеет быстросъемное рабочее оборудование, что улучшает
технологические возможности машины [1,2,3,7].В настоящее время, быстросменные системы весьма широко распространены в
строительной индустрии (особенно в Европе). Они значительно повышают
эффективность использования строительной техники.
Разработкой, проектированием и созданием
быстросъемных рабочих оборудований одноковшовых экскаваторов занимаются
известные фирмы, такие как «Akeman»,
SMP
(Швеция); «Arden»
(Франция), «Bofors»,
«Oilquick» (Швеция), «Cat» (Голландия, Германия), «Demo» (Южная Корея), «Lehnhoft», «Liebherr» (Германия), «Mantovanibenne» (Италия), «Martin», «Wimmer» (Австрия), «Miller» (Великобритания).
Кафедрой «Подъемно- транспортные машины и гидравлика» проводятся работы,
посвященные модернизации рабочего органа одноковшовых экскаваторов.
В данной
статье дан анализ и обзор новых
конструкций быстросъемного рабочего оборудования (БРО), навешиваемого на
одноковшовый экскаватор, позволяющий быструю замену рабочего органа. Для
выполнения данной задачи были
рассмотрены нами существующие и предлагаемые для проектирования новые
конструкции быстросъемных приспособлений, рисунок 1.
а)
б)

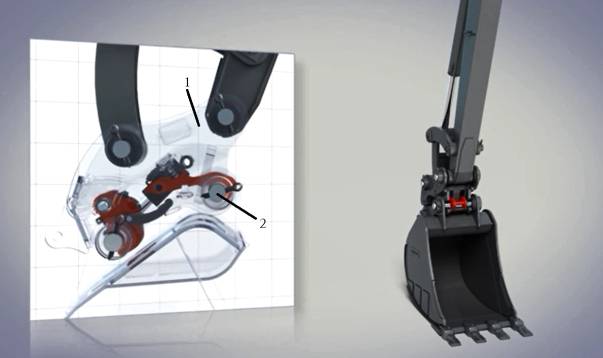

Рисунок 1. Быстросъемное
оборудование экскаватора
Полноавтоматические
быстросменные системы (автоматические квик-каплеры), рисунок 1а, удобны и эффективны при работе в тяжелых
климатических условиях, при смене навесного оборудования более чем 3-4 раза в
день, при работе ряда экскаваторов
различнейших производителей и при возможности использования быстрых и
эффективных навесных оборудований, особенно на крупных экскаваторах, где
процесс смены оборудования очень трудоемкий и занимает много времени [5,6,7].
На ведомом звене БРО, рисунок 1б
устанавливается монтажная панель 1 с
захватами и фиксаторами для крепления
РО. При этом обратные клапаны, запирающие гидролинии РО открываются
толкателями, установленными на соответствующих гидролиниях базовой машины.
Были рассмотрены патенты на быстросъемные
устройства зарубежных организаций: США, Европейские, Китайские, Германии,
Российские [8] и др.
Обзор и анализ этих патентных исследований по информационным ресурсам позволил
нам выявить основные направления
развития конструкций, которые приведены
в таблице 1 (Морфологическая таблица конструкций быстросъемных рабочих
оборудований одноковшового экскаватора).
