Магистрант Сыдыкова М.Ф.

РГП «Южно-Казахстанский государственный университет им.

М. Ауэзова», Казахстан, г. Шымкент

Исследование влияния химических добавок на свойства бетона мостовых свай

Для определения влияния пластифицирующих добавок на прочность бетона и уменьшения расхода воды затворения (В/Ц) бетонной смеси использовано добавки ниже указанных фирм. 1) Контрольный образец: Цемент – 460кг; Песок – 600кг;Щебень – 1200кг; Вода – 2300мл. ОК = 8,5 см, В/Ц = 0,45

2) Химическая добавка Delta 6319 (Турция) – 0,8 %; Цемент – 460кг; Песок – 600кг; Щебень – 1200кг; Вода – 1950мл. ОК = 9 см, В/Ц = 0,39

3) Химическая добавка JP700 HQ (Южная Корея) – 0,8 %; Цемент – 460кг; Песок – 600кг; Щебень – 1200кг; Вода – 1700мл. ОК = 9 см, В/Ц = 0,33

Результаты экспериментов показали, что наилучшее водоредуцирование отмечено у добавки JP700 HQ (Южная Корея), что положительно должно сказаться на конечных эксплуатационных свойствах бетона (прочность, морозостойкость, водонепроницаемость, водопоглащение).

На рисунке 1 показана динамика набора прочности бетона во времени выше указанных составов бетона.

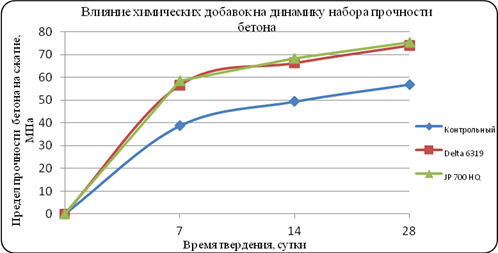

Рисунок 1. Влияние химических добавок на динамику набора прочности бетона

Из рисунка 1 видно, что прочность бетона через 28 суток примерно одинакова у составов с химическими добавками и на 24,4% выше, чем у контрольных образцов. При этом динамика набора прочности бетона как в начальный период (до 7 суток), так и через 28 суток значительно превышала набор прочности в контрольных образцах, что положительно скажется на оборачиваемости формовочного оборудования в условиях реального производства.

На рисунке 2 показано влияние химических добавок на водонепроницаемость бетона.

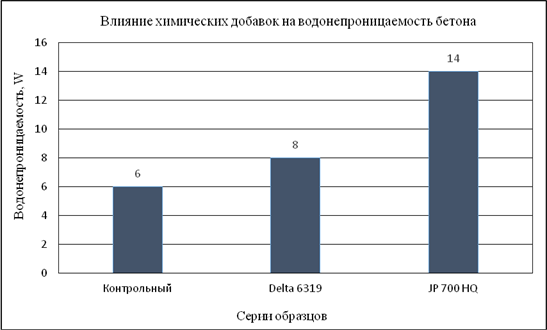

Рисунок 2. Влияние химических добавок на водонепроницаемость бетона

Как видно из рисунка 2, самую высокую водонепроницаемость показал состав с химической добавкой JP700 HQ (Южная Корея) – превышение результата контрольных образцов составило в 2,5 раза.

На рисунке 3 показана прочность бетона после 300 циклов попеременного замораживания и оттаивания.

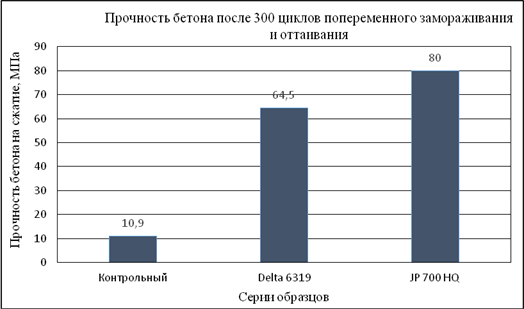

Рисунок 3. Прочность бетона после 300 циклов попеременного замораживания и оттаивания

Как видно из рисунка 3 прочность контрольных бетонных образцов после 300 циклов замораживания и оттаивания составила 10,9 МПа, что значительно ниже образцов с химическими добавками. Наилучший результат 80 МПа у состава с химической добавкой JP700 HQ (Южная Корея), что выше контрольных в 8 раз.

Таким образом, использование предлагаемых химических добавок Delta 6319 и JP700HQ значительно повышает эксплуатационные свойства бетона и в целом его долговечность.

Литература

1. Баженов, Ю. М. Технология бетона:–М.: Издательство АСВ, 2007 – 528 с.

2. Иванчев И.И., Топуров К.Х., Топилин А.Н., Иваненко Н.И., Железобетонные автодорожные мосты: Научное издание. – М.: Издательство Ассоциации строительных вузов, 2008. – 280 с.

3. ГОСТ 19804-91 Сваи железобетонные. Технические условия.
