Магистрант Донцова Н.В.

РГП «Южно-Казахстанский государственный университет им. М. Ауэзова», Казахстан, г. Шымкент

Исследование влияния химических добавок на жаростойкие свойства бетона

Защита строительных конструкций от воздействия высоких температур в случае возникновения техногенных катастроф является актуальной проблемой. При возникновении пожара в зданиях и сооружениях металлические конструкции начинают терять свою несущую способность при достижении температуры 250 ^оС. К исходным материалам для жаростойкого бетона предъявляются дополнительные требования, так как бетон должен сохранять заданные свойства не только при нормальных, но и при высоких температурах [1]. В строительстве зданий и сооружений в отдельных случаях необходимо использовать специальные виды бетонов, к которым относится жаростойкий бетон. Как правило жаростойкий бетон используется на промышленных предприятиях таких как нефтеперерабатывающий завод, металлургический комбинат, где используется высокая температура. И поэтому необходимо исследовать возможности использования местных сырьевых материалов для производства жаростойкого бетона. В Южно-Казахстанской области имеются базальтовые щебни и пески, специальные виды цемента, фосфорные шлаки,которые подходят для производства жаростойкого бетона с заданными эксплуатационными свойствами.

В настоящее время строительство является стратегически важной и активно развивающейся отраслью Республики Казахстан. Строительный комплекс оказывает значительное воздействие на социально-экономическое развитие страны и ее отдельных регионов, а также является основой поддержания внутриполитической стабильности в стране [2-4].

В соответствии с Государственной программой индустриально-инновационного развития Республики Казахстан на 2015 – 2019 годы предусмотрено производство и использование отечественных специальных видов бетонов, в том числе, жаростойких и огнеупорных.

Для получения обычного бетона с заданными эксплуатационными свойствами используются эффективные химические добавки, как правило поликарбоксилатные. В данной работе решалась задача получения бетона с заданными эксплуатационными свойствами при температурных воздействиях (И3 до 400^оС). Поэтому необходимо было исследовать как поведет себя бетон при температурном воздействии при наличии в его составе химических добавок органического происхождения. На рисунке представлены экспериментальные данные по влиянию количества добавки на прочность бетона при заданном температурном воздействии в 300^оС.

Исследование влияния добавок проводилось на следующем составе бетона:

Расходы материалов на 1 м³ бетона:

Ц = 485 кг

П = 544 кг

Щ = 1146 кг ОК=3,7

В = 230 л В/Ц=0,47

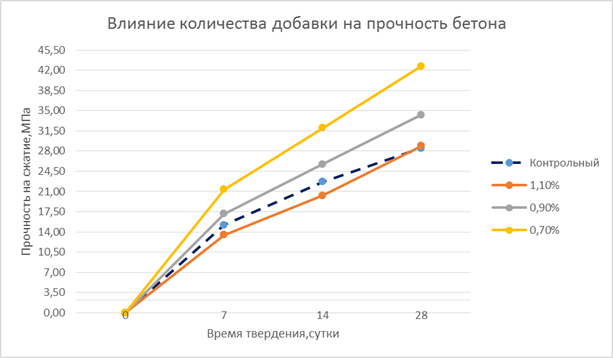

Рисунок 1-Влияние количества добавки на прочность бетона

Из рисунка 1 видно, что при увеличении количества добавки в составе бетона прочность его уменьшается, но по отношению к контрольным образцам (без добавок) она выше. То есть можно сделать вывод, что химические добавки органического происхождения можно использовать для получения жаростойкого бетона. Однако, необходимо уменьшить её расход в составе бетона, так как с расходом добавки в 0,7% от массы цемента прочность увеличилась в 1,5 раза.

Литература

1. Жугинисов М.Т Жаростойкий бетон на кварцевом песке.

2. СН 156-79-Инструкция по технологии приготовления жаростойких бетонов. Москва 1979г.

3. Руководство по изготовлению изделий из жаростойкого бетона на заводах

4. ГОСТ 20910-90-Бетоны жаростойкие. Технические условия
