УДК 631.6:626.86

КОНСТРУКЦИИ ВИХРЕВЫХ ГИДРОЭЛЕВАТОРОВ СТРУЙНЫХ АППАРАТОВ

магистрант Ли Алексей, к.с.н. Даулетбаев Б.У.

Таразский государственный университет им. М.Х. Дулати

Ключевые слова: струйный аппарат, гидроэлеватор, вакуумгидроциклонная насосная установка, вихревой гидроэелеватор.

Струйные аппараты нашли широкое применение в строительстве, гидромеханизации, водоснабжении и водоотведении при очистке природных и сточных вод, в том числе в гидроциклонных насосных установках [1,2]. Гидроциклон, снабженный в устье конуса струйным аппаратом и работающий на всасывающей линии насоса, стали называть вакуумгидроциклонной насосной установкой (ВГЦНУ).

ВГЦНУ уникальны в том смысле, что в них наносы (твердая фаза, содержащаяся в исходной гидросмеси) не попадают в рабочее колесо насоса, они улавливаются на всасывающей линии и отводятся в сторону, либо транпортируются до места их утилизации струйным аппаратом.

Струйный аппарат - важное звено в ВГЦНУ, он создает в устье конической части гидроциклона вакуум достаточной глубины для полноценного осуществления процессов классификации исходной гидросмеси, затем поступившие в приемную камеру струйного аппарата наносы транспортирует до места предназначения.

Гидроэлеваторы, применяемые в ГЦНУ, делятся на прямоточные и вихревые, каждая из составных частей вихревых струйных аппаратов имеет свою историю развития по конструкции и тенденции усовершенствования.

В таких случаях существует необходимость наличия специального водоисточника для насоса и двух всасывающих линий для насоса и гидроэлеватора.

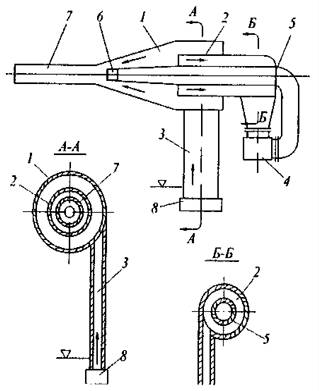

Гидроэлеватор сожержит циклонную приемную камеру 1 (рис.1), сливной патрубок 2, всасывающий патрубок 3, рабочий насос 4, напорную трубу 5, коническое сопло 6, камеру смешения 7 и приемный оголовок 8.

Рис 1. Гидроэлеватор

Гидроэлеватор работает следующим образом: Транспортируемая пульпа поступает через всасывающий патрубок 3 в циклонную приемную камеру 1 и приобретает вращательное движение, в связи с чем в камере 1 происходит разделение пульпы. Твердые частицы перемещаются по радиусу к периферии и сосредотачиваются в устье конической части, а осветленная вода- в приосевую зону. Осветленная вода по трубе 2 всасывается насосом 4 и затем по трубе 5 нагнетается в камеру смешения 7 в виде рабочей струи. Выходяшая из сопла 6 струя создает в приемной камере 7 разрежение.

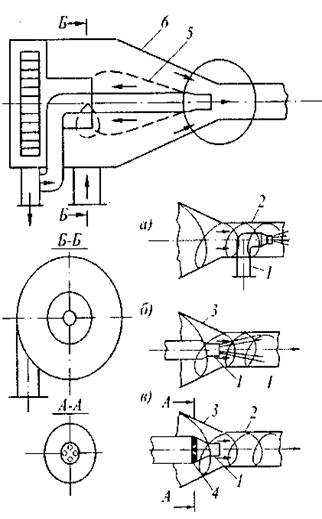

Рис 2. Вихревые гидроэлеваторы

1-активная (рабочая) струя; 2-всасываемый (спутный) поток; 3-устье конуса; 4-рабочее сопло с вихро-образующими щелями; 5-квазиповерхность НОСк; 6-цилиндроконическая приемная камера гидроэлеватора.

Разрежение в устье конуса гидроэлеватора с циклонной камерой можно создавать разными путями (рис.2):

а) прямоточная активная струя 1 вовлекает внешнюю закрученную циклонную струю в цилиндрическую камеру смешения 2 (рис.2, а);

б) прямоточная активная струя 1 вовлекает внешнюю закрученную циклонную струю в устье конуса 3 (рис.2, б);

в) закрученная активная струя 1, всасывая внешний закрученный циклонный поток 3, смешивается с ним в камере смешения 2 (рис.2, в).

Интенсивное развитие этого направления требует более глубокой проработки теории таких машин, усовершенствования конструкции, и появилось новое направление в серии гидравлических машин - вакуумгидроциклонные насосные установки.

Разработанные и вновь изобретенные инновационные вихревые струйные аппараты являются наукоемкими и пионерными изобретениями, внедрение их в экономику страны принесет престижность отрасли. Поэтому применение вакуум гидроциклонных насосных установок очень перспективно и актуально.

Литература

1. Абдураманов А.А. Одноповерхностные и двухповерхностные вихревые гидроэлеваторы. Аналитический обзор. Жамбылский ЦНТИ, Тараз, 2006, 25 с.

2. Абдураманов А.А. Струйные аппараты. Теория и практика. Тараз «Сенім» 2011, 200с.

3. Абдураманов А.А., Даулетбаев Б.У. Конструкции струйных аппаратов и разработка энергоэффективных технологии. Научный журнал «Механика и технологии» №3(45) ТарГУ им М.Х.Дулати Тараз 2014.-с.6-13.

4. Даулетбаев Б.У. Гидроэлеваторы с циклонными приемными камерами. Научный журнал «Механика и технологии» №2(48) ТарГУ им М.Х.Дулати Тараз 2015.-с.47-51.

5. Даулетбаев Б.У., Ли А.Э. OPTIMIZATION OPERATION OF THE JET DEVICE, LOCATED ON THE SUCTION LINE OF THE CENTRIFUGAL PUMP. MATERIALY XIII MEZINARODNI VEDECKO-PRAKTICKA KONFERENCE «VEDA A TECHNOLOGIE: KROK DO BUDOUCNOSTI – 2017» 22-28 unora 2017 . Volume 9 Stavebnictvi a architektura Geoqrafie a qeoloqie Matematika Moder nich informacnich technoloqii. Praha Publishinq House «Education and Science» 2017. C. 37-42.
